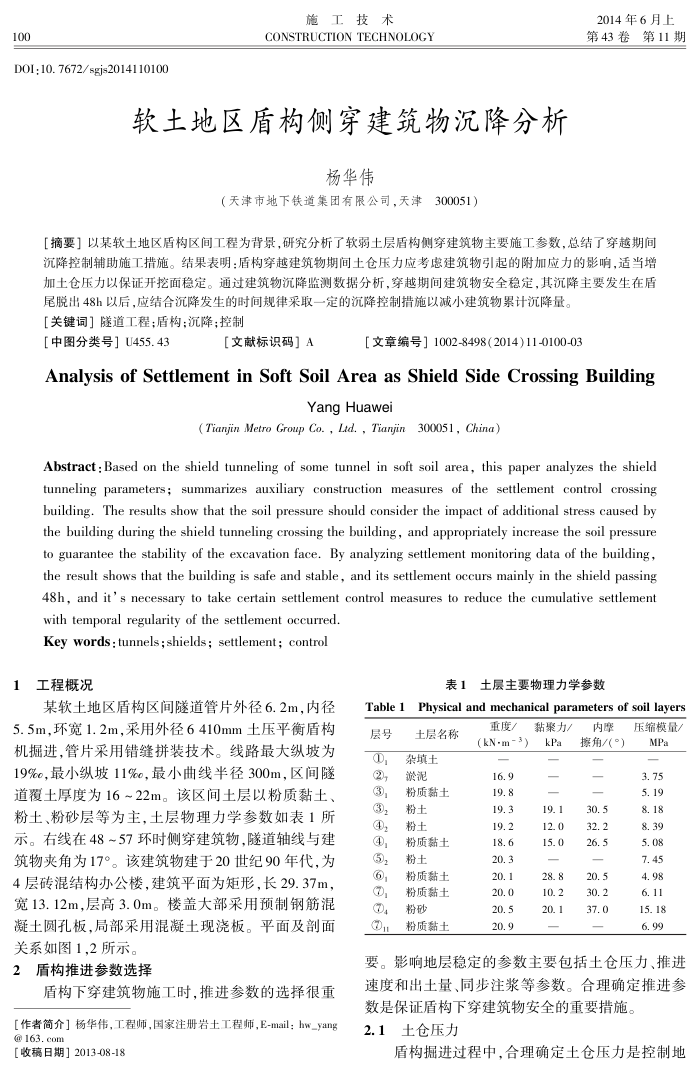

100
DOI:10.7672/sgjs2014110100
施工技术
CONSTRUCTION TECHNOLOGY
软土地区盾构侧穿建筑物沉降分析
杨华伟
（天津市地下铁道集团有限公司，天津300051）
2014年6月上第43卷第11期
[摘要】以某软土地区盾构区间工程为背景，研究分析了软弱土层盾构侧穿建筑物主要施工参数，总结了穿越期间沉降控制辅助施工措施。结果表明：盾构穿越建筑物期间土仓压力应考虑建筑物引起的附加应力的影响，适当增加土仓压力以保证开挖面稳定。通过建筑物沉降监测数据分析，穿越期间建筑物安全稳定，其沉降主要发生在盾
尾脱出48h以后，应结合沉降发生的时间规律采取一定的沉降控制措施以减小建筑物累计沉降量。【关键词】隧道工程；盾构；沉降；控制
［中图分类号】U455.43
【文献标识码］A
［文章编号］1002-8498(2014)11-0100-03
Analysis of Settlement in Soft Soil Area as Shield Side Crossing Building
YangHuawei
(Tianjin Metro Group Co., Lid., Tianjin 300051, China)
Abstract:Based on the shield tunneling of some tunnel in soft soil area, this paper analyzes the shield tunneling parameters; summarizes auxiliary construction measures of the settlement control crossing building. The results show that the soil pressure should consider the impact of additional stress caused by the building during the shield tunneling crossing the building, and appropriately increase the soil pressure to guarantee the stability of the excavation face. By analyzing settlement monitoring data of the building, the result shows that the building is safe and stable, and its settlement occurs mainly in the shield passing 48h, and it's necessary to take certain settlement control measures to reduce the cumulative settlement
with temporal regularity of the settlement occurred. Key words : tunnels ; shields ; settlement; control
1工程概况
某软土地区盾构区间隧道管片外径6.2m，内径 5.5m，环宽1.2m，采用外径6410mm土压平衡盾构机掘进，管片采用错缝拼装技术。线路最大纵坡为 19%c最小纵坡11%c，最小曲线半径300m，区间隧道覆土厚度为16~22m。该区间土层以粉质黏土、粉土、粉砂层等为主，土层物理力学参数如表1所示。右线在48～57环时侧穿建筑物，隧道轴线与建筑物夹角为17°。该建筑物建于20世纪90年代，为 4层砖混结构办公楼，建筑平面为矩形，长29.37m，宽13.12m，层高3.0m。楼盖大部采用预制钢筋混凝土圆孔板，局部采用混凝土现浇板。平面及剖面
关系如图1,2所示。 2盾构推进参数选择
盾构下穿建筑物施工时，推进参数的选择很重[作者简介】杨华伟，工程师，国家注册岩土工程师，E-mail：hw_yang@163.cot
[收稿日期］2013-08-18
Table1 层号
表1土层主要物理力学参数
Physical and mechanical parameters of soil layers
土层名称
杂填土
②??
@?
淤泥粉质黏土粉土粉土粉质黏土粉土粉质黏土
粉砂粉质黏土
重度/(kN-m-3)
16.9 19.8 19.3 19.2 18.6 20.3 20.1 20.0 20.5 20.9
黏聚力 kPa
19.1 12. 0 15.0
28.8 10. 2 20.1
内摩擦角/（°）
30.5 32.2 26.5
20.5 30.2 37.0
压缩模量/ MPa
3. 75 5. 19 8.18 8.39 5.08 7. 45 4.98 6.11 15.18 6.99
要。影响地层稳定的参数主要包括土仓压力、推进速度和出土量、同步注浆等参数。合理确定推进参
数是保证盾构下穿建筑物安全的重要措施。 2.1土仓压力
盾构掘进过程中，合理确定土仓压力是控制地
