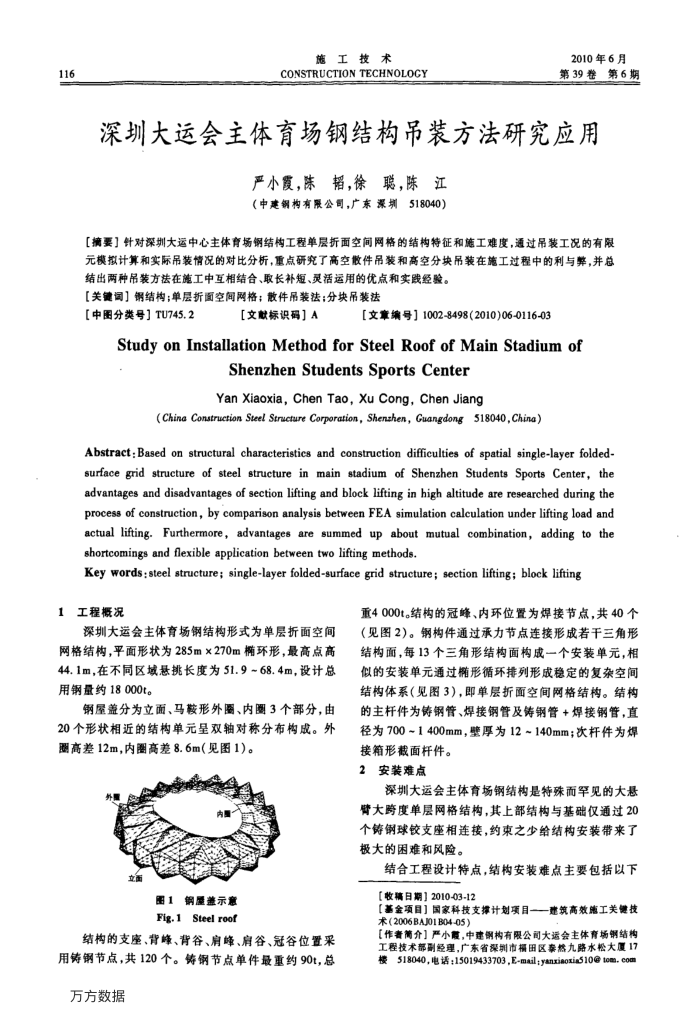

施工技术
CONSTRUCTION TECHNOLOCY
2010年6月第39卷第6期
深圳大运会主体育场钢结构吊装方法研究应用
严小霞，陈韬，徐聪，陈江（中建钢构有限公司，广东深圳518040）
【摘要】针对深圳大运中心主体育场钢结构工程单层折面空间网格的结构特征和施工难度，通过吊装工况的有限元模拟计算和实际吊装情况的对比分析，重点研究了高空傲件吊装和高空分块吊装在施工过程中的利与弊，并总
结出两种吊装方法在施工中互相结合、取长补短、灵活运用的优点和实践经验。【关键词】钢结构；单层折面空间网格；散件吊装法；分块吊装法
【中图分类号】TU745.2
【文献标识码］A
【文章编号】1002-8498(2010)06-0116-03
StudyonInstallationMethodforSteelRoof ofMainStadiumof
ShenzhenStudentsSportsCenter Yan Xiaoxia,Chen Tao,Xu Cong,Chen Jiang
（Chine Construction Steel Structure Corporation，Shenshen，Guangdong518040,China）
Abstract:Based on structural characteristics and construction difficulties of spatial single-layer folded-surface grid structure of steel structure in main stadium of Shenzhen Students Sports Center, the advantages and disadvantages of section lifting and block lifting in high altitude are researched during the process of construction, by comparison analysis between FEA simulation calculation under lifting load and actual lifting. Furthermore, advantages are summed up about mutual combination,adding to the shortcomings and flexible application between two lifting methods.
Key words: steel structure; single-layer folded-surface grid structure; section lifting; block lifting
1工程概况
深圳大运会主体育场钢结构形式为单层折面空间网格结构，平面形状为285m×270m椭环形，最高点高 44.1m，在不同区域悬挑长度为51.9~68.4m，设计总用钢量约18000t。
钢屋盖分为立面、马鞍形外圈、内圈3个部分，由 20个形状相近的结构单元呈双轴对称分布构成。外圈高差12m，内圈高差8.6m（见图1）。
图1钢屋益示意 Fig.1 Steel roof
结构的支座、背峰、背谷、肩峰、肩谷、冠谷位置采用铸钢节点，共120个。铸钢节点单件最重约90t，总万方数据
重4000t。结构的冠峰、内环位置为焊接节点，共40个（见图2）。钢构件通过承力节点连接形成若干三角形结构面，每13个三角形结构面构成一个安装单元，相似的安装单元通过椭形循环排列形成稳定的复杂空间结构体系（见图3），即单层折面空间网格结构。结构的主杆件为铸钢管、焊接钢管及铸钢管+焊接钢管，直径为700~1400mm，壁厚为12~140mm；次杆件为焊
接箱形截面杆件。 2安装难点
深圳大运会主体育场钢结构是特殊面罕见的大悬臂大跨度单层网格结构，其上部结构与基础仅通过20 个铸钢球铰支座相连接，约束之少给结构安装带来了极大的困难和风险。
结合工程设计特点，结构安装难点主要包括以下[收搞日期】2010-03-12
【基金项目】国家科技支撑计划项目——建筑高效施工关健技术(2006BAJ01B04-05）
【作奢简介】严小霞，中建钢构有限公司大运会主体育场钢结构工程技术部副经理，广东省深圳市福田区泰热九路水松大厦17 楼518040,电话：15019433703,E-mail:yanxiaoxia510@tom.com
