2010年9月第39卷第9期
施工技术
CONSTRUCTION TECHNOLOGY

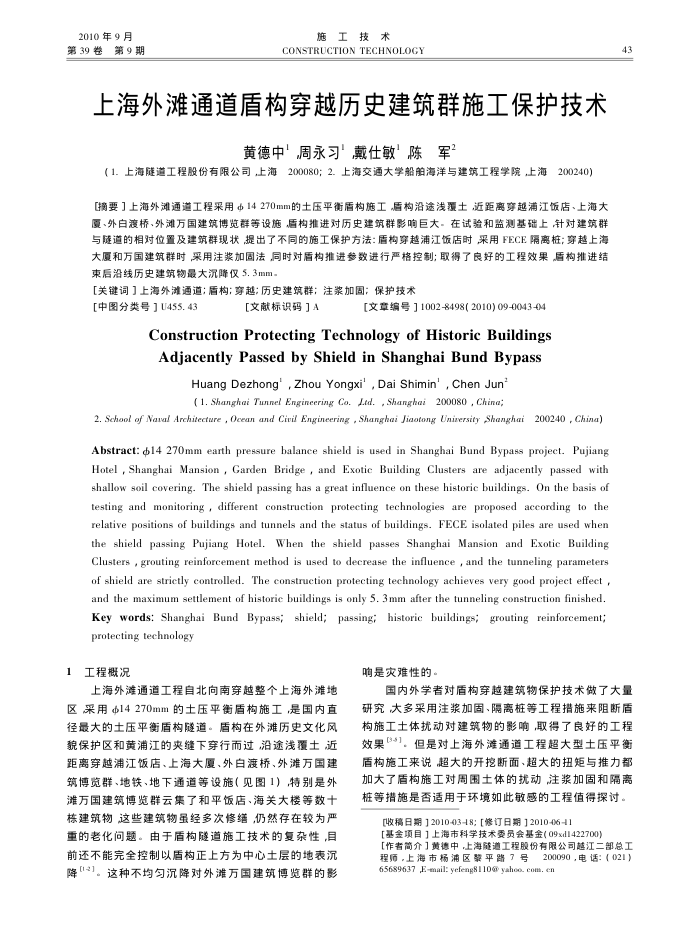

上海外滩通道盾构穿越历史建筑群施工保护技术
黄德中，周永习戴仕敏”陈军”
（1.上海隧道工程股份有限公司，上海200080；2.上海交通大学船舶海洋与建筑工程学院，上海
200240
[摘要］上海外滩通道工程采用Φ14270mm的土压平衡盾构施工盾构沿途浅覆土近距离穿越浦江饭店、上海大厦、外白渡桥、外滩万国建筑博览群等设施盾构推进对历史建筑群影响巨大-在试验和监测基础上针对建筑群与隧道的相对位置及建筑群现状提出了不同的施工保护方法：盾构穿越浦江饭店时采用FECE隔离桩；穿越上海大厦和万国建筑群时采用注浆加固法同时对盾构推进参数进行产格控制：取得了良好的工程效果盾构推进结束后沿线历史建筑物最大况降仅5.3mm。
【关键词】上海外通道：盾构：穿越；历史建筑群：注浆加固；保护技术
[中图分类号］U455.43
[文献标识码］A
[文章编号]1002-8498(2010) 09-0043-04
Construction Protecting Technology of Historic Buildings AdjacentlyPassedbyShieldinShanghaiBundBypass
Huang Dezhong',Zhou Yongxi',Dai Shimin',Chen Jun( 1. Shanghei Tunnel Engineering Co. Led. , Shanghai 200080 , China;
2. School of Naxal Architecture , Ocean and Ciril Engineering , Shanghai Jiaotong Unizersity Shanghai200240 , China) idad se ae aessdae Hotel , Shanghai Mansion , Garden Bridge , and Exotic Building Clusters are adjacently passed with shallow soil covering. The shield passing has a great influence on these historic buildings. On the basis of testing and monitoring , different construction protecting technologies are proposed according to the relative positions of buildings and tunnels and the status of buildings. FECE isolated piles are used when the shield passing Pujiang Hotel. When the shield passes Shanghai Mansion and Exotic Building Clusters , grouting reinforcement method is used to decrease the influence , and the tunneling parameters of shield are strictly controlled. The construction protecting technology achieves very good project effect , and the maximum settlement of historie buildings is only 5. 3mm after the tunneling construction finished. Key words: Shanghai Bund Bypass; shield; passing; historic buildings; grouting reinforcement; protecting technology
1工程概况
上海外滩通道工程自北向南穿越整个上海外滩地区采用14270mm的土压平衡盾构施工，是国内直径最大的土压平衡盾构隧道。盾构在外滩历史文化风貌保护区和黄浦江的夹缝下穿行而过沿途浅覆士近距离穿越浦江饭店、上海大厦、外白渡桥、外滩万国建筑博览群、地铁、地下通道等设施（见图1）特别是外滩万国建筑博览群云集了和平饭店、海关大楼等数十栋建筑物这些建筑物蛋经多次修结仍然存在较为严重的老化问题。由于盾构隧道施工技术的复杂性目前还不能完全控制以盾构正上方为中心土层的地表沉降【121。这种不均匀沉降对外滩万国建筑博览群的影
响是灾难性的。
43
国内外学者对盾构穿越建筑物保护技术做了大量
研究大多采用注浆加固、隔离桩等工程措施来阻断盾构施工土体扰动对建筑物的影响取得了良好的工程效果33」。但是对上海外滩通道工程超大型土压平衡盾构施工来说超大的开挖断面、超大的扭矩与推力都加大了盾构施工对周围土体的扰动注浆加固和隔离桩等措施是否适用于环境如此敏感的工程值得探讨。
[收稿日期］2010-03-18;[修订日期】2010-06-11
【基金项目】上海市科学技术委员会基金(09xd1422700]
[作者简介】黄德中上海隧遭工程股份有限公司越江二部总工程师，上海市杨浦区黎平路了号
200090，电话：(021)
65689637 ,E-mail: yefeng8110@ yahoo. com. cn
