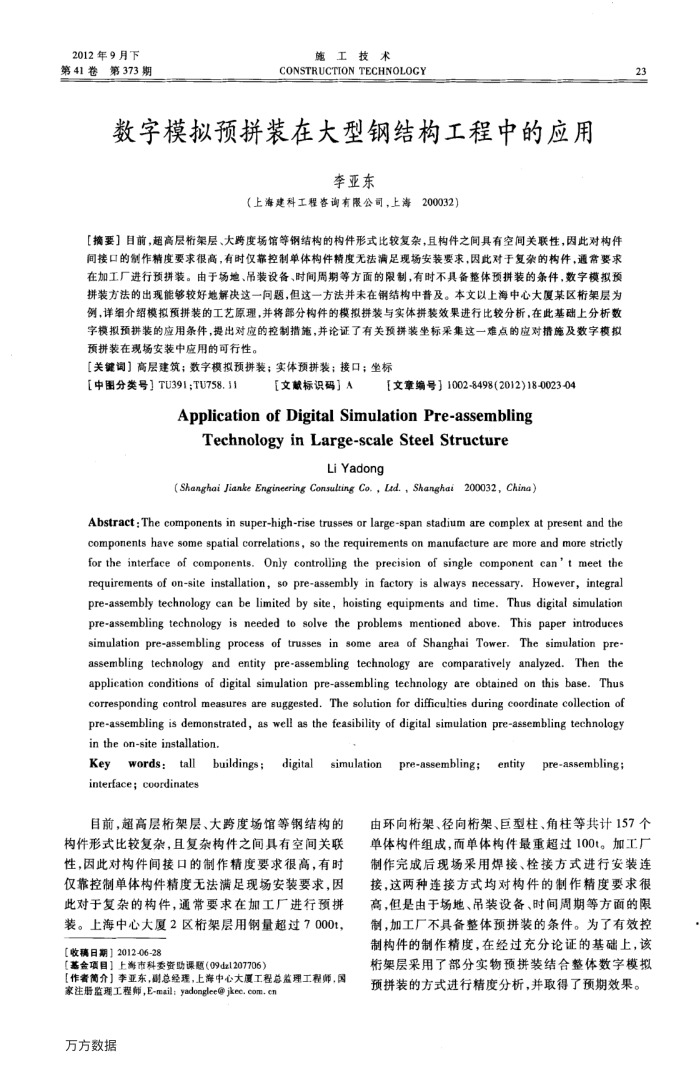

数字模拟预拼装在大型钢结构工程中的应用
李亚东
200032）
（上海建科工程咨询有限公司，上海
【摘要】目前，超高层桁架层、大跨度场馆等钢结构的构件形式比较复杂，且构件之间具有空间关联性，因此对构件间接口的制作精度要求很高，有时仅靠控制单体构件精度无法满足现场安装要求，因此对于复杂的构件，通需要求在加工厂进行预拼装。由于场地、吊装设备、时间周期等方面的限制，有时不具备整体预拼装的条件，数字模拟预拼装方法的出现能够较好地解决这一问题，但这一方法并未在钢结构中普及。本文以上海中心大夏某区桁架层为例，详组介绍模拟预拼装的工艺原理，并将部分构件的模拟拼装与实体拼装效果进行比较分析，在此基础上分析数字模拟预拼装的应用条件，提出对应的控制措施，并论证了有关预拼装坐标采集这一难点的应对措施及数字模拟预拼装在现场安装中应用的可行性。
【关键词】高层建筑；数字模拟预拼装；实体预拼装；接口；坐标
【中图分类号】TU391;TU758.J1
【文献标识码】A
【文章编号】1002-8498(2012)18-0023-04
Application of Digital Simulation Pre-assembling
Technology in Large-scale Steel Structure
LiYadong
(Shanghai Jianke Engineering Consulting Co., Lud., Shanghai200032, China)
Abstract: The components in super-high-rise trusses or large-span stadium are complex at present and the components have some spatial correlations, so the requirements on manufacture are more and more strictly for the interface of components.Only controlling the precision of single component can' t meet the requirements of on-site installation, so pre-assembly in factory is always necessary.However, integral pre-assembly technology can be limited by site, hoisting equipments and time. Thus digital simulation pre-assembling technology is needed to solve the problems mentioned above.This paper introduces simulation pre-assembling process of trusses in some area of Shanghai Tower.The simulation pre-assembling technology and entity pre-assembling technology are comparatively analyzed. Then the application conditions of digital simulation pre-assembling technology are obtained on this base. Thus corresponding control measures are suggested. The solution for difficulties during coordinate collection of pre-assembling is demonstrated, as well as the feasibility of digital simulation pre-assembling technology in the on-site installation.
buildings;
Key
words：tall interface; coordinates
digital
simulation
目前，超高层桁架层、大跨度场馆等钢结构的构件形式比较复杂，且复杂构件之间具有空间关联性，因此对构件间接口的制作精度要求很高，有时仅靠控制单体构件精度无法满足现场安装要求，因此对于复杂的构件，通常要求在加工厂进行预拼装。上海中心大厦2区桁架层用钢量超过7000t，【收稿日期】2012-06-28
【基金项目】上海市科委资助课题（09dz1207706）
【作奢简介】李亚东，副总经理，上海中心大厦工程总益理工程师，国
家注册监理工程师，E-mail：yadonglee@jkec.com.cr 万方数据
pre-assembling；entity
pre-assembling;
23
由环向桁架、径向桁架、巨型柱、角柱等共计157个单体构件组成，而单体构件最重超过100t。加工厂制作完成后现场采用焊接、栓接方式进行安装连接，这两种连接方式均对构件的制作精度要求很高，但是由于场地、吊装设备、时间周期等方面的限制，加工厂不具备整体预拼装的条件。为了有效控制构件的制作精度，在经过充分论证的基础上，该桁架层采用了部分实物预拼装结合整体数字模拟预拼装的方式进行精度分析，并取得了预期效果。
