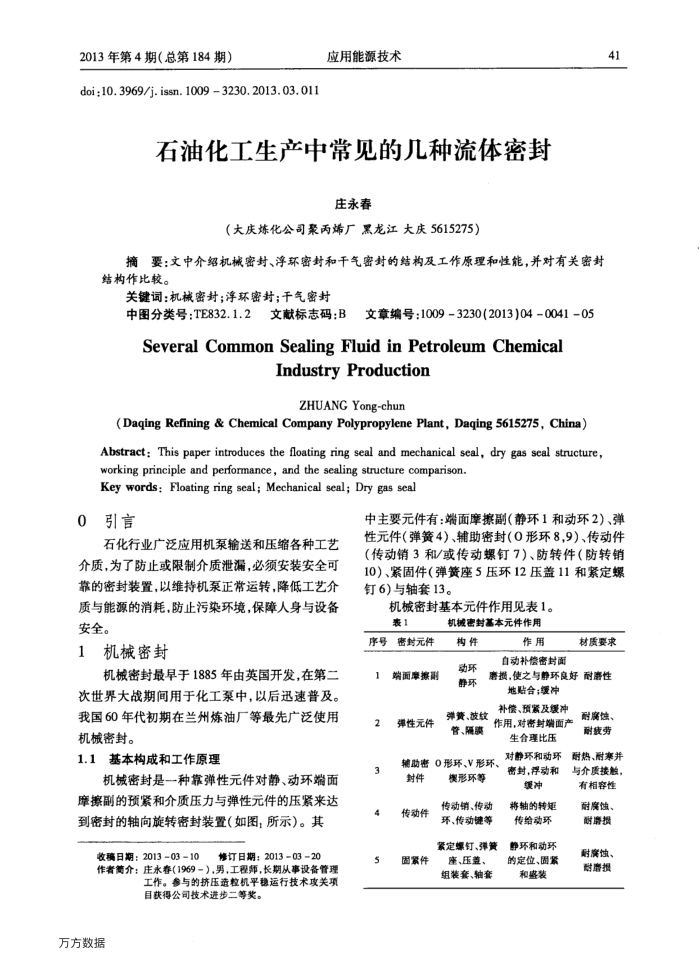

2013年第4期（总第184期）
doi :10.3969/j.issn.1009 3230.2013.03.011
应用能源技术
石油化工生产中常见的几种流体密封
庄永春
（大庆炼化公司聚丙烯厂黑龙江大庆5615275）
摘要：文中介绍机械密封、浮环密封和干气密封的结构及工作原理和性能，并对有关密对结构作比较。
关键词：机械密封：浮环密封：干气密封
中图分类号：TE832.1.2文献标志码：B
文章编号：10093230(2013)04-004105
SeveralCommonSealingFluidinPetroleumChemical
Industry Production
ZHUANG Yong-chun
(Daqing Refining &Chemical Company Polypropylene Plant,Daqing 5615275,China)
Abstract: This paper introduces the floating ring seal and mechanical seal, dry gas scal structure,
working principle and performance, and the sealing structure comparison. Key words:Floating ring seal; Mechanical seal; Dry gas seal
引言 o
石化行业广泛应用机泵输送和压缩各种工艺介质，为了防止或限制介质泄漏，必须安装安全可靠的密封装置，以维持机泵正常运转，降低工艺介质与能源的消耗，防止污染环境，保障人身与设备安全。
机械密封 1
机械密封最早于1885年由英国开发，在第二次世界大战期间用于化工泵中，以后迅速普及。我国60年代初期在兰州炼油厂等最先广泛使用机械密封。
1.1基本构成和工作原理
机械密封是一种靠弹性元件对静、动环端面摩擦副的预紧和介质压力与弹性元件的压紧来达到密封的轴向旋转密封装置（如图，所示）。其
收稿日期：20130310
修订日期：20130320
作者善介：庄永春(1969-），男，工程师，长期从事设备管理
工作。参与的挤压造粒机平稳运行技术攻关项目获得公司技术进步二等奖。
万方数据
41
中主要元件有：端面摩擦副（静环1和动环2）、弹性元件（弹簧4）、辅助密封（0形环8，9）、传动件（传动销3和/或传动螺钉7）、防转件（防转销 10）、紧固件（弹簧座5压环12压盖11和紧定耀钉6)与轴套13。
机械密封基本元件作用见表1。
表1
序号密封元件
端面摩擦副弹性元件
2
机械密封基本元件作用
构件动环静环
作用
自动补偿密封面
材质要求
膀损，使之与静环良好耐磨性
地贴合；缓冲
弹资、波纹管、隔膜
补偿、预案及缓冲作用，对密封端面产生合理比压
辅助密O形环、V形环、
封件传动件
5
固累件
模形环等传动销、传动环、传动键等紧定螺钉、弹簧座、压盖、组装套、轴套
对静环和动环密封，浮动和
缓冲将轴的转矩传给动环
静环和动环的定位、固案和盛装
耐腐蚀、耐疲劳
耐热、耐寒并与介质接触，有相容性耐腐蚀、耐瞻损
耐腐蚀、耐磨损
