第35卷第1期 2014年2月
·设
备·
热处理技术与装备
RECHULI JISHU YU ZHUANGBE

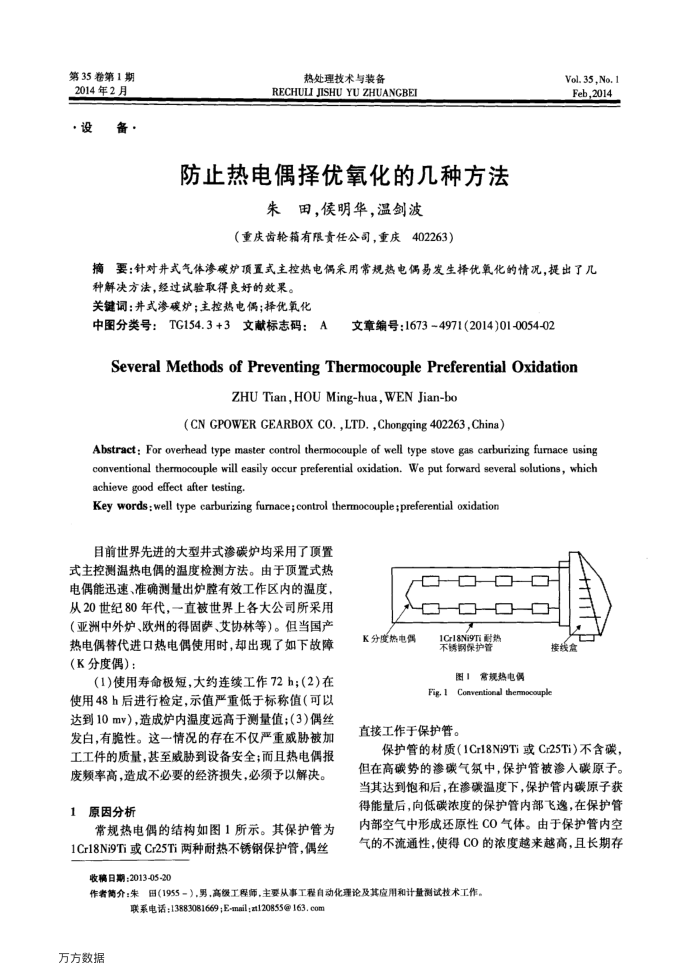

防止热电偶择优氧化的几种方法
朱田，侯明华，温剑波
（重庆齿轮箱有限任公司，重庆402263）
Vol.35,No. 1 Feb,2014
摘要：针对井式气体渗碳炉顶置式主控热电偶采用常规热电偶易发生择优氧化的情况，提出了几种解决方法，经过试验取得良好的效果。
关键调：并式渗碳炉；主控热电偶；择优氧化
中图分类号：TG154.3+3文献标志码：A
文章编号：1673-4971（2014)01-0054-02
SeveralMethodsofPreventingThermocouplePreferentialOxidation
ZHU Tian,HOU Ming-hua, WEN Jian-bo
(CN GPOWER GEARBOX CO.,LTD.,Chongqing 402263,China)
Abstract: For overhead type master control thermocouple of well type stove gas carburizing furmace using conventional thermocouple will easily occur preferential oxidation. We put forward several solutions, which achieve good effect after testing.
Key words:well type carburizing furmace;control thermocouple;preferential oxidation 目前世界先进的大型井式渗碳炉均采用了顶置
式主控测温热电偶的温度检测方法。由于顶置式执电偶能迅速、准确测量出炉有效工作区内的温度，从20世纪80年代，一直被世界上各大公司所采用
（亚洲中外炉、欧州的得固萨、艾协林等）。但当国产热电偶替代进口热电偶使用时，却出现了如下故障(K分度偶）：
(1)使用寿命极短，大约连续工作72h；(2)在使用48h后进行检定，示值严重低于标称值（可以达到10mv），造成炉内温度远高于测量值：(3）偶丝发白，有脆性。这一情况的存在不仅严重威胁被加工工件的质量，甚至威胁到设备安全；而且热电偶报废频率高，造成不必要的经济损失，必须予以解决。
原因分析
常规热电偶的结构如图1所示。其保护管为 1Cr18Ni9Ti或Cr25Ti两种耐热不锈钢保护管，偶丝
K分度热电偶
1Cz18Ni9TI耐热
不锈钢保护管
图：常规热电偶 Fig, 1 Conventional them
nocouple
直接工作于保护管。
接线盒
保护管的材质（1Cr18Ni9Ti或Cr25Ti）不含碳，但在高碳势的渗碳气氛中，保护管被渗人碳原子。当其达到饱和后，在渗碳温度下，保护管内碳原子获得能量后，向低碳浓度的保护管内部飞逸，在保护管内部空气中形成还原性CO气体。由于保护管内空气的不流通性，使得CO的浓度越来越高，且长期存
收稿日期：2013-05-20
作者简介：朱田（1955-），男，高级工程师，主要从事工程自动化理论及其应用和计量测试技术工作。
联系电话：13883081669;E-mail;zt120855@163.com
