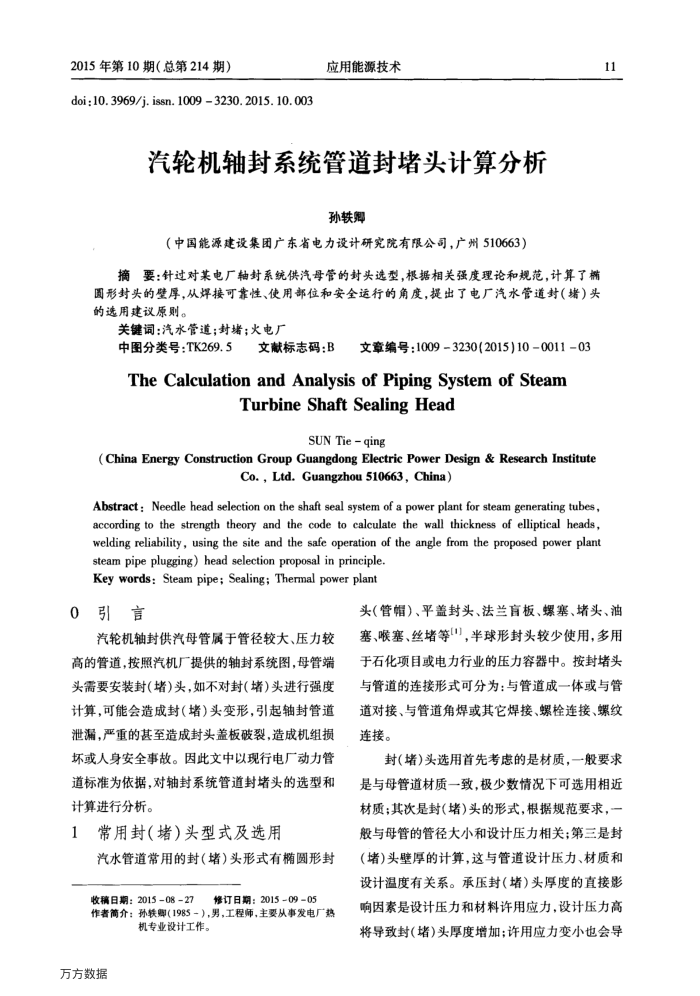

2015年第10期（总第214期）
doi:10.3969/i. issn. 1009 3230.2015. 10.003
应用能源技术
汽轮机轴封系统管道封堵头计算分析
孙轶卿
（中国能源建设集团广东省电力设计研究院有限公司，广州510663）
摘要：针过对某电厂轴封系统供汽母管的封头选型，根据相关强度理论和规范，计算了椭圆形封头的壁厚，从焊接可靠性、使用部位和安全运行的角度，提出了电厂汽水管道封（堵）头的选用建议原则。
关键词：汽水管道；封堵；火电厂
中图分类号：TK269.5文献标志码：B文章编号：1009=3230(2015)10-0011-03 TheCalculationandAnalysisofPipingSystemofSteam
Turbine ShaftSealingHead
SUN Tie -qing
(China Energy Construction Group Guangdong Electric Power Design & Research Institute
Co.,Ltd.Guangzhou510663,China)
Abstract: Needle head selection on the shaft seal system of a power plant for steam generating tubes, according to the strength theory and the code to calculate the wall thickness of elliptical heads welding reliability, using the site and the safe operation of the angle from the proposed power plant
steam pipe plugging) head selection proposal in principle. Keywords:Steampipe;Sealing;Thermal powerplant
0引言
汽轮机轴封供汽母管属于管径较大、压力较高的管道，按照汽机厂提供的轴封系统图，母管端头需要安装封(堵）头，如不对封（堵）头进行强度计算，可能会造成封（堵）头变形，引起轴封管道泄漏，严重的甚至造成封头盖板破裂，造成机组损坏或人身安全事故。因此文中以现行电厂动力管道标准为依据，对轴封系统管道封堵头的选型和计算进行分析。
1常用封（堵）头型式及选用
汽水管道常用的封（堵)头形式有椭圆形封收稿日期：20150827
修订日期：2015-0905
作者介：孙轶卿（1985-），男，工程师，主要从事发电厂热
机专业设计工作。
万方数据
11
头（管帽）、平盖封头、法兰盲板、螺塞、堵头、油塞、喉塞、丝堵等)，半球形封头较少使用，多用于石化项目或电力行业的压力容器中。按封堵头与管道的连接形式可分为：与管道成一体或与管道对接、与管道角焊或其它焊接、螺栓连接、螺纹连接。
封（堵）头选用首先考虑的是材质，一般要求是与母管道材质一致，极少数情况下可选用相近材质：其次是封(堵)头的形式，根据规范要求，“ 般与母管的管径大小和设计压力相关；第三是封(堵)头壁厚的计算，这与管道设计压力、材质和设计温度有关系。承压封（堵）头厚度的直接影响因素是设计压力和材料许用应力，设计压力高将导致封（堵)头厚度增加许用应力变小也会导
