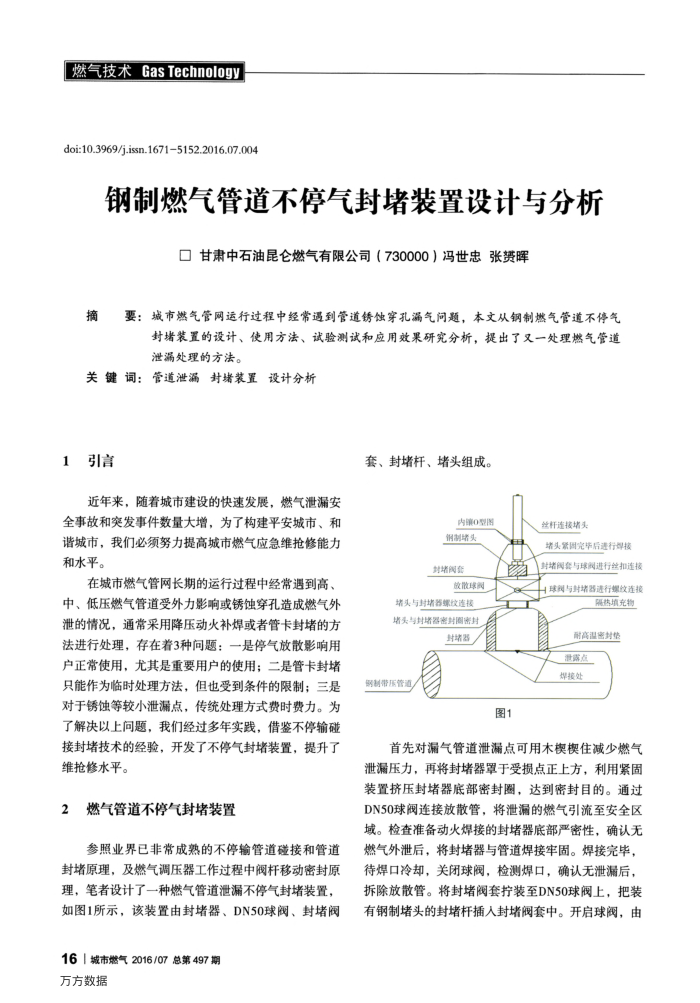

燃气技术GasTechnology doi:10.3969/j.issn.16715152.2016.07.004
钢制燃气管道不停气封堵装置设计与分析
口甘肃中石油昆仑燃气有限公司（730000）冯世忠张赞晖
要：城市燃气管网运行过程中经常遇到管道锈蚀穿孔漏气问题，本文从钢制燃气管道不停气
摘
封堵装置的设计、使用方法、试验测试和应用效果研究分析，提出了又一处理燃气管道泄漏处理的方法。
关键词：管道泄漏封堵装置设计分析
1引言
近年来，随着城市建设的快速发展，燃气泄漏安全事故和突发事件数量大增，为了构建平安城市、和谐城市，我们必须努力提高城市燃气应急维抢修能力和水平。
在城市燃气管网长期的运行过程中经常遇到高、中、低压燃气管道受外力影响或锈蚀穿孔造成燃气外泄的情况，通常采用降压动火补焊或者管卡封堵的方法进行处理，存在着3种间题：一是停气放散影响用户正常使用，尤其是重要用户的使用；二是管卡封堵只能作为临时处理方法，但也受到条件的限制；三是对于锈蚀等较小泄漏点，传统处理方式费时费力。为了解决以上问题，我们经过多年实践，借鉴不停输碰接封堵技术的经验，开发了不停气封堵装置，提升了维抢修水平。
2
燃气管道不停气封堵装置
参照业界已非常成熟的不停输管道碰接和管道
封堵原理，及燃气调压器工作过程中阀杆移动密封原理，笔者设计了一种燃气管道泄漏不停气封堵装置，如图1所示，该装置由封堵器、DN50球阀、封堵阀
16|城市燃气2016/07总第497期万方数据
套、封堵杆、堵头组成。
内策0型图铜制堵头
对堵阴套
放散球阅
堵头与封堵器螺纹连接堵头与封堵器密封图密封
封蜡器
钢制带压管道
图1
丝杆连接堵头
堵头紧固完毕后进行焊按封堵阀套与球阅进行丝扣连按球阀与封堵器进行螺纹连接
隔热频充物耐高温密对续
泄露点焊接处
首先对漏气管道泄漏点可用木模楔住减少燃气泄漏压力，再将封堵器罩于受损点正上方，利用紧固装置挤压封堵器底部密封圈，达到密封目的。通过 DN50球阀连接放散管，将泄漏的燃气引流至安全区域。检查准备动火焊接的封堵器底部严密性，确认无燃气外泄后，将封堵器与管道焊接牢固。焊接完毕，待焊口冷却，关闭球阀，检测焊口，确认无泄漏后，拆除放散管。将封堵阀套拧装至DN50球阀上，把装有钢制堵头的封堵杆插人封堵阀套中。开启球阀，由
