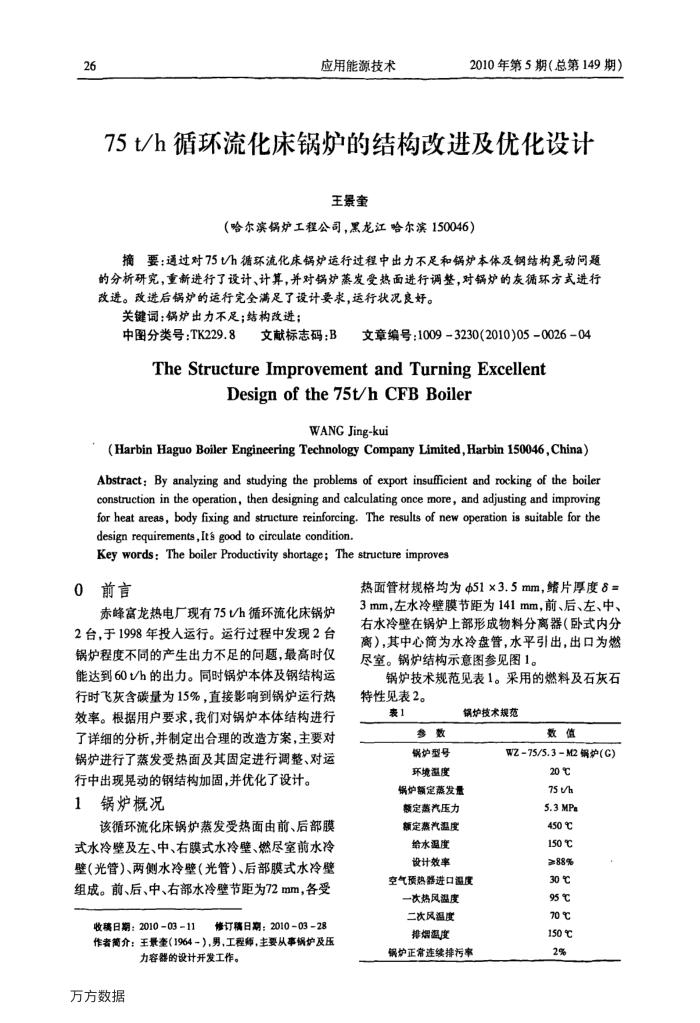

应用能源技术
2010年第5期（总第149期）
75t/h循环流化床锅炉的结构改进及优化设计
王景奎
（哈尔滨锅炉工程公司，黑龙江哈尔滨150046）
摘要：通过对75h循环流化床锅炉运行过程中出力不足和锅炉本体及钢结构冕动问题
的分析研究，重新进行了设计、计算，并对锅炉蒸发受热面进行调整，对锅炉的灰循环方式进行改进。改进后锅炉的运行完全满足了设计要求，运行状况良好。
关键调：锅炉出力不足；结构改进；
中图分类号：TK229.8
文献标志码：B
文章编号：1009-3230(2010)05-002604
The StructureImprovement and TurningExcellent
Designofthe75t/hCFBBoiler
WANG Jing-kui
(Harbin Haguo Boiler Engineering Technology Company Limited,Harbin 150046,China） Abstract: By analyzing and studying the problems of export insufficient and rocking of the boiler construction in the operation, then designing and calculating once more, and adjusting and improving for heat areas, body fixing and structure reinforcing. The results of new operation is suitable for the design requirements ,Its good to circulate condition.
Key words: The boiler Productivity shortage; The structure improves
前言 0
赤峰富龙热电厂现有75Vh循环流化床锅炉 2台，于1998年投入运行。运行过程中发现2台锅炉程度不同的产生出力不足的问题，最高时仅能达到60h的出力。同时锅炉本体及钢结构运行时飞灰含碳量为15%，直接影响到锅炉运行热效率。根据用户要求，我们对锅炉本体结构进行了详细的分析，并制定出合理的改造方案，主要对锅炉进行了蒸发受热面及其固定进行调整、对运
行中出现晃动的钢结构加固，并优化了设计。 1锅炉概况
该循环流化床锅炉蒸发受热面由前、后部膜式水冷壁及左、中、右膜式水冷壁、燃尽室前水冷壁（光管)、两侧水冷壁（光管）、后部膜式水冷壁组成。前、后、中、右部水冷壁节距为72mm，各受
收榜日期：20100311
修订稿日期：2010-03-28
作者简介：王景奎（1964-），男，工程师，主要从事锅炉及压
力容器的设计开发工作。
万方数据
热面管材规格均为51×3.5mm，鳍片厚度8 3mm，左水冷壁膜节距为141mm，前、后、左、中右水冷壁在锅炉上部形成物料分离器（卧式内分离），其中心简为水冷盘管，水平引出，出口为燃尽室。锅炉结构示意图参见图1。
锅炉技术规范见表1。采用的燃料及石灰石特性见表2。
表1
参数锅炉型号环境温度
锅炉技术规范
数值
WZ75/5.3M2锅炉(G)
20℃
锅炉额定蒸发量额定蒸汽压力额定蒸汽温度给水温度设计效率
空气预热器进口温度次热风温度二次风温度排烟度锅炉正常连续排污率
75 Vh 5.3MPa 450℃ 150 ℃ >88% 30 ℃ 95℃ 70℃ 150℃ 2%
