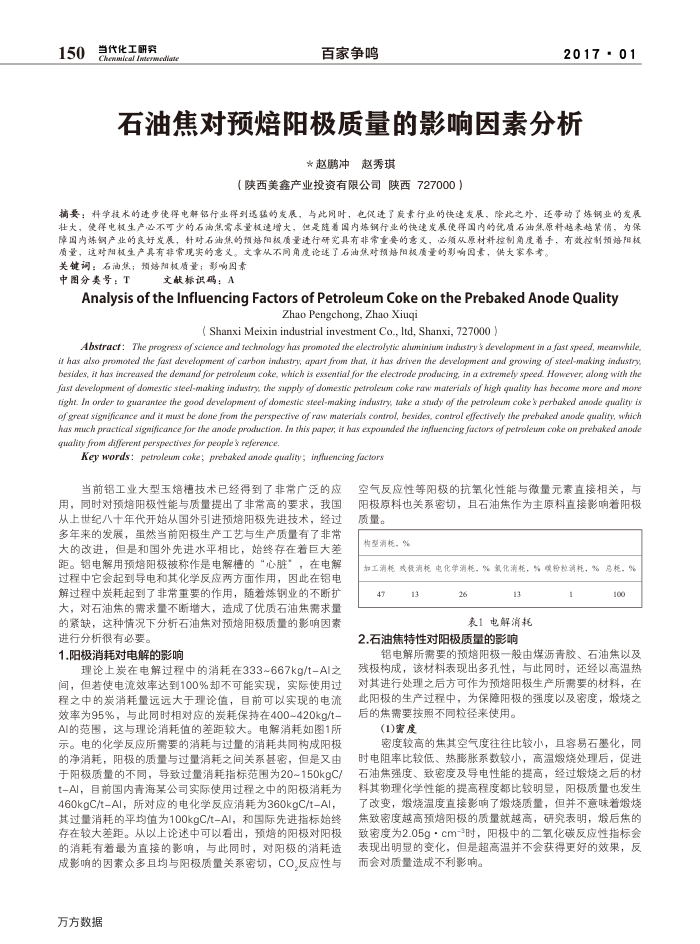

150
当代化工研究
weflat
百家争鸣
2017-01
石油焦对预焙阳极质量的影响因素分析
*赵鹏冲赵秀琪
（陕西美鑫产业投资有限公司陕西727000）
摘要：科学技术的逐步使得电解铭行业得别还猛的发展，与此同时，促进了发素行业的快速发展，除比之外，还带动了炼钢业的发展壮大，使得电权生产必不可少的石油焦需求量权速增大，但是随着国内炼钢行业的快速发展使得国内的优质石油焦原料越来越紧俏，为保障国内炼钢产业的良好发展，针对石油焦的预培阳极质量进行研究具有非常重要的意义，必须从原材料控制角度着手，有效控制预赔阳权
质量，这对阳权生产具有非常现实的意义。文章从不同角度论述了石油焦对预培阳极质量的影响国素，供大家参考。关键词：石焦；预熔阳权质量；影响固素
中图分类号：T
文献标识码：A
AnalysisoftheInfluencingFactorsofPetroleumCokeonthePrebakedAnodeQuality
Zhao Pengchong, Zhao Xiuqi
( Shanxi Meixin industrial investment Co., Itd, Shanxi, 727000 )
Abstracf:The progress of science and technology has promoted the electrolyzic aleminium indhuesbry3 development in a fasr speed, mearwhile, ir has also promoted zhe fast developmenr of carbon indaestry, aparr from thar, ir hias driven the development and growing of steel-making indtestry: besides, it has increased the demand for perroleam coke, which is essenzial for the elecrode producing, in a exremely speed. However, along with zhe farst development of domestic steel-making industr; the sapply of domestic perolerm coke ranw marerials of high qualiy has become more and more fight. In order to gaananfee the good developmenf of domestic steel-making industr, lake a stady of the pefroleum coke 3 perbaked anode quality is of greaf significance and if musr be done from the perspective of raw materials control, besides, control efecrively zhe prebaked anode quality, which has mich practical signijficance for zhe anode prodarcrion. In zhis paper, ir has expounded zhe inftuencing factors of perrolem coke on prebaked anode quality from dijferent perspectives for people 3 reference.
Key words: perolem coke; prebaked anode quality; influencingfaclors
当前铝工业大型玉焙槽技术已经得到了非常广泛的应
用，同时对预焙阳极性能与质量提出了非常高的要求，我国从上世纪八十年代开始从国外引进预焙阳极先进技术，经过多年来的发展，重然当前阳极生产工艺与生产质量有了非带大的改进，但是和国外先进水平相比，始终存在着巨大差距。铝电解用预焙阳极被称作是电解槽的“心脏”，在电解过程中它会起到导电和其化学反应两方面作用，因此在铝电解过程中炭耗起到了非带重要的作用，随着炼钢业的不断扩大，对石油焦的需求量不断增大，造成了优质石油焦需求量的紧缺，这种情况下分析石油焦对预焙阳极质量的影响因素进行分析很有必要。
1.阳极消耗对电解的影响
理论上炭在电解过程中的消耗在333~667kg/t-A之间，但若使电流效率达到100%却不可能实现，实际使用过程之中的炭消耗量远远大于理论值，目前可以实现的电流效率为95%，与此同时相对应的炭耗保持在400~420kg/t-AI的范围，这与理论消耗值的差距较大。电解消耗如图1所示。电的化学反应所需要的消耗与过量的消耗共同构成阳极的净消耗，阳极的质量与过量消耗之间关系甚密，但是又由于阳极质量的不同，导致过量消耗指标范围为20~150kgC/ t-AI，目前国内青海某公司实际使用过程之中的阳极消耗为 460kgC/t-Al，所对应的电化学反应消耗为360kgC/t-Al，其过量消耗的平均值为100kgC/t-Al，和国际先进指标始终存在较大差距。从以上论述中可以看出，预焙的阳极对阳极的消耗有着最为直接的影响，与此同时，对阳极的消耗造成影响的因素众多且均与阳极质量关系密切，CO,反应性与
万方数据
空气反应性等阳极的抗氧化性能与微量元素直接相关，与阳极原料也关系密切，且石油焦作为主原料直接影响着阳极质量。
构型消耗，%
加工消耗或餐消耗电化学消耗，%氢化清耗，%跌粉拉消耗，%总耗，%
47
13
26
13
表1电解消耗
2.石油焦特性对阳极质量的影响
100
铝电解所需要的预焙阳极一般由煤沥青胶、石油焦以及残极构成，该材料表现出多孔性，与此同时，还经以高温热对其进行处理之后方可作为预焙阳极生产所需要的材料，在此阳极的生产过程中，为保障阳极的强度以及密度，搬烧之后的焦需要按照不同粒径来使用。
(1)窦度
密度较高的焦其空气度往往比较小，且容易石墨化，同时电阻率比较低、热膨胀系数较小，高温竣烧处理后，促进石油焦强度、致密度及导电性能的提高，经过搬烧之后的材料其物理化学性能的提高程度都比较明显，阳极质量也发生了改变，焕烧温度直接影响了焕烧质量，但并不意味着焕烧焦致密度越高预焙阳极的质量就越高，研究表明，搬后焦的致密度为2.05g·cm-3时，阳极中的二氧化碳反应性指标会表现出明显的变化，但是超高温并不会获得更好的效果，反而会对质量造成不利影响。
