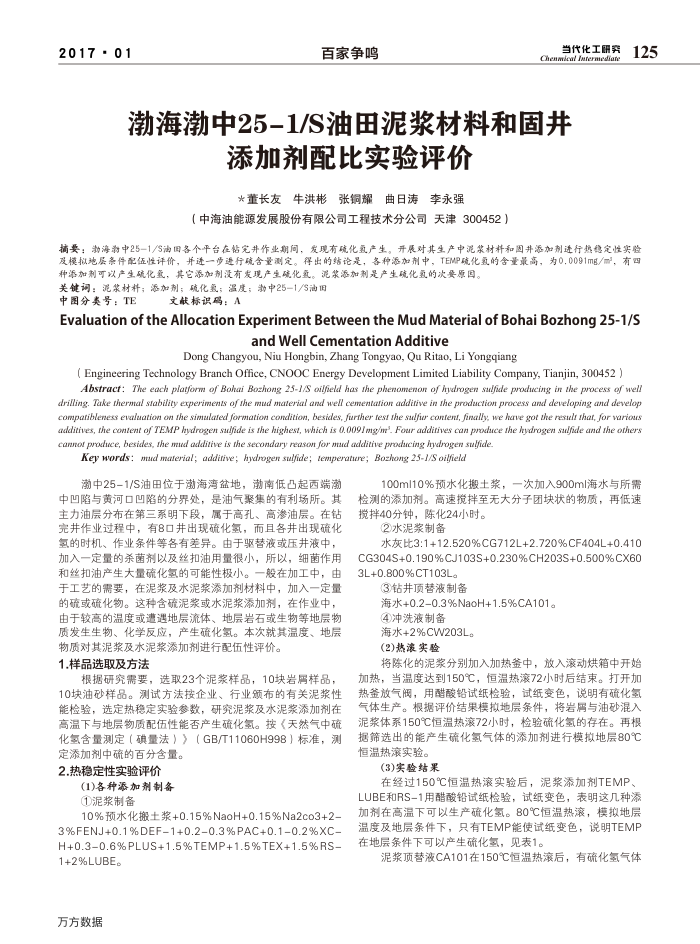

2017-01
百家争鸣
ey
当代化工研
渤海渤中25-1/S油田泥浆材料和固井
添加剂配比实验评价*董长友牛洪彬张铜耀曲日涛李永强
（中海油能源发展股份有限公司工程技术分公司天津300452）
125
摘要：激海款中25-1/S油回各个平台在帖完井作业期间，发现有疏化氢产生。开展对其生产中况浆材料和固井添加剂进行热稳定性实验及模拟地层条件配伍性评价，并进一步逐行硫含量测定。得出的结论是，各种添加剂中，TEMP疏化氢的含量最高，为0.0091mg/m，有四
种添加剂可以产生硫化氢，其它添加剂没有发现产生硫化氢。况浆添加制是产生硫化氢的次要原国。关键调：混浆材料；添加剂；硫化氢；温度；激中25-1/S油旧
中图分类号：TE
文献标识码：A
EvaluationoftheAllocationExperimentBetweentheMudMaterialofBohaiBozhong25-1/S
andWellCementationAdditive
Dong Changyou, Niu Hongbin, Zhang Tongyao, Qu Ritao, Li Yongqiang
(Engineering TechnologyBranchOffice,CNOOC EnergyDevelopmentLimited Liability Company,Tianjin,300452)
Abstract: The each plagform of Bohai Bozhong 25-J/S oifield has rhe phenomenonr of hgdrogen sal/ide prodhicing in zhe process of well drilling. Tarke rhermal stability experimenzs of the mud material and well cementation additive in the productiont process and developing and develop compatibleness evaluation on the simalafed formation condition, besides,further fest the sa/fir confen,finally, we have got the neslt thar,for various additives, rhe content of TEMP hydrogen sarfide is the highesz, which is 0.009Img/m'. Four additives can prodharce the hydrogen sarfide and the orhers cannor prodce, besides, the md additive is rhe secondary reason for mtard additive prodhacing hydrogen sufide.
Key words: mmard material; addirive; hydrogen sul/ide; lemperatere; Bozhong 25-1/S oijield
渤中25-1/S油田位于渤海湾盆地，渤南低凸起西端激中凹陷与黄河口凹陷的分界处，是油气聚集的有利场所。其主力油层分布在第三系明下段，属于高孔、高渗油层。在钻完井作业过程中，有8口井出现硫化氢，而且各井出现硫化氢的时机、作业条件等各有差异。由于驱替液或压并液中，加入一定量的杀菌剂以及丝扣油用量很小，所以，细菌作用和丝扣油产生大量硫化氢的可能性极小。一般在加工中，由于工艺的需要，在泥浆及水泥浆添加剂材料中，加入一定量的硫或硫化物。这种含硫泥浆或水泥浆添加剂，在作业中，由于较高的温度或遭遇地层流体、地层岩石或生物等地层物质发生生物、化学反应，产生硫化氢。本次就其温度、地层
物质对其泥浆及水泥浆添加剂进行配伍性评价。 1.样品选取及方法
根据研究需要，选取23个泥浆样品，10块岩屑样品， 10块油砂样品。测试方法按企业、行业频布的有关泥浆性能检验，选定热稳定实验参数，研究泥浆及水泥浆添加剂在高温下与地层物质配伍性能否产生硫化氢。按（天然气中硫化氢含量测定（碘量法）》（GB/T11060H998）标准，测
定添加剂中硫的百分含量。 2.热稳定性实验评价
(1)各种添加剂制备 D泥浆制备
10%预水化搬土浆+0.15%NaoH+0.15%Na2co3+2-
3%FENJ+0.1%DEF_1+0.20.3%PAC+0.10.2%XC-H+0.30.6%PLUS+1.5%TEMP+1.5%TEX+1.5%RS
1+2%LUBE。万方数据
100ml10%预水化搬土浆，一次加入900ml海水与所需检测的添加剂。高速搅拌至无大分子团块状的物质，再低速搅拌40分钟，陈化24小时。
2)水泥浆制备
水灰比3:1+12.520%CG712L+2.720%CF404L+0.410
CG304S+0.190%CJ103S+0.230%CH203S+0.500%CX60 3L+0.800%CT103L。
③钻顶替液制备
海水+0.20.3%NaoH+1.5%CA101。 ④冲洗液制备
海水+2%CW203L。(2)热滚实验
将陈化的泥浆分别加入加热釜中，放入滚动烘箱中开始
加热，当温度达到150℃，恒温热滚72小时后结束。打开加热釜放气阀，用醋酸铅试纸检验，试纸变色，说明有硫化氢气体生产。根据评价结果模拟地层条件，将岩屑与油砂混入泥浆体系150℃恒温热滚72小时，检验硫化氢的存在。再根据筛选出的能产生硫化氢气体的添加剂进行模拟地层80°℃ 恒温热滚实验。
(3)实验结果
在经过150℃恒温热滚实验后，泥浆添加剂TEMP、 LUBE和RS-1用醋酸铅试纸检验，试纸变色，表明这几种添加剂在高温下可以生产硫化氢。80℃恒温热滚，模拟地层温度及地层条件下，只有TEMP能使试纸变色，说明TEMP 在地层条件下可以产生硫化氢，见表1。
泥浆顶替液CA101在150℃恒温热滚后，有硫化氢气体
