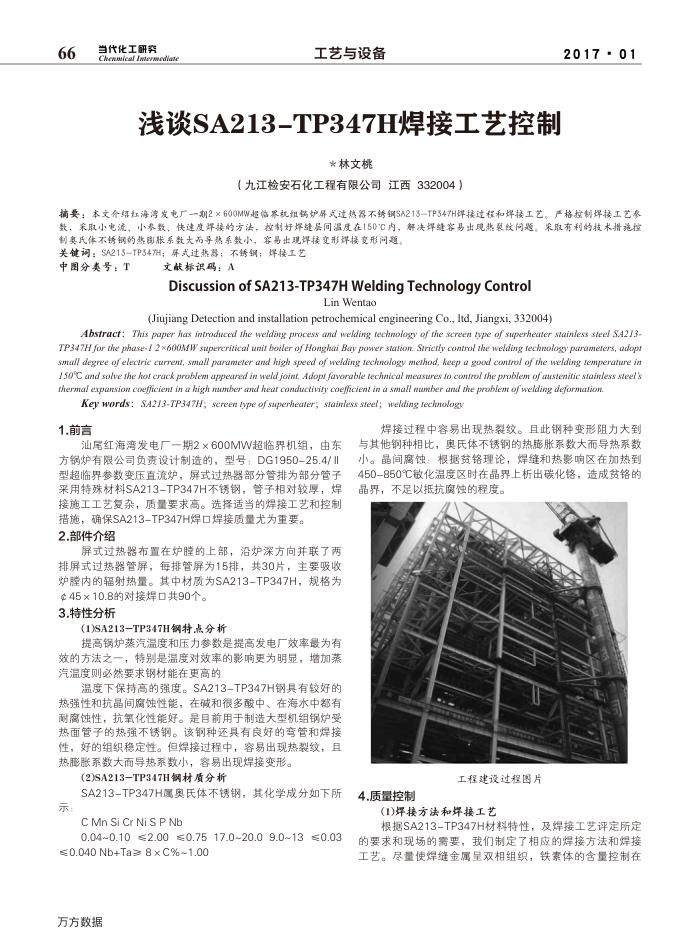

66
当代化工研究
wefat
工艺与设备
浅谈SA213-TP347H焊接工艺控制
*林文桃
（九江检安石化工程有限公司江西332004）
2017-01
摘要：本文介络红海湾发电厂一期2×600MW超临零机组锅炉屏式过热器不锈钢SA213-TP347H焊接过程和焊接工艺。严格控制焊接工艺参数，采取小电流，小参数，快速度择接的方法，控制好焊缝层间温度在150内，解决焊缝容易出现热裂纹问题。采取有利的技术捐施控
制奥氏体不锈钢的热断胀系数大而导然系数小，客易出现焊接变形焊接楼变形问题，关键词：SA213-TP347H；屏式过热器；不锈钢；焊接工艺
中图分类号：T
文献标识码：A
DiscussionofSA213-TP347HWeldingTechnologyControl
Lin Wentao
(Jiujiang Detection and installation petrochemical engineering Co.,Itd, Jiangxi,332004)
Abstract: This paper has introduced rhe welding process and welding fechnology of rhe screen ype of superheater stainless steel S4213-TP347H for the phase-J 2 ×600MW supereritical unir boiler of Honghai Bay power station. Stricriy control zhe welding echnology paramefers, adopr small degree of electric currenz, small parameter and high speed of welding fechnology method, keep a good confrof of rhe welding femperature it 150°C and solve the hor crack problem appeared in weld join. Adoprfavorable technical measures fo conrof the problem of arstenitic stainless steel's rhermal expansion coeficient int a high mmber and heaf condctivity coeficienz in d small number and zhe problem of welding deformation.
Key words: SA42/3-TP347H; screen ype of saperhealer; stairless steel; welding fechnology
1.前言
汕尾红海湾发电厂一期2×600MW超临界机组，由东方锅炉有限公司负责设计制造的，型号：DG1950-25.4/II 型超临界参数变压直流炉，屏式过热器部分管排为部分管子采用特殊材料SA213-TP347H不锈钢，管子相对较厚，焊接施工工艺复杂，质量要求高。选择适当的焊接工艺和控制
措施，确保SA213-TP347H焊口焊接质量尤为重要。 2.部件介绍
屏式过热器布置在炉膛的上部，沿炉深方向并联了两排屏式过热器管屏，每排管屏为15排，共30片，主要吸收炉膛内的辐射热量。其中材质为SA213-TP347H，规格为
45×10.8的对接焊口共90个。 3.特性分析
(1)SA213-TP347H钢特点分析
提高锅炉蒸汽温度和压力参数是提高发电厂效率最为有效的方法之一，特别是温度对效率的影响更为明显，增加蒸汽温度则必然要求钢材能在更高的
温度下保持高的强度。SA213-TP347H钢具有较好的热强性和抗晶间腐蚀性能，在碱和很多酸中、在海水中都有耐腐蚀性，抗氧化性能好。是目前用于制造大型机组锅炉受热面管子的热强不锈钢。该钢种还具有良好的弯管和焊接性，好的组织稳定性。但焊接过程中，容易出现热裂纹，且热膨胀系数大而导热系数小，容易出现焊接变形。
(2)SA213-TP34TH钢材质分析
SA213-TP347H属奥氏体不锈钢，其化学成分如下所示：
C Mn Si Cr Ni S P Nb
0.04~0.10 ≤2.00≤0.75 17.0~20.0 9.0~13≤0.03
≤0.040 Nb+Ta≥8× C%~1.00 方方数据
焊接过程中容易出现热裂纹。且此钢种变形阻力大到与其他钢种相比，奥氏体不锈钢的热膨胀系数大而导热系数
晶间腐蚀：根据贫铬理论，焊缝和热影响区在加热到小。
450-850℃敏化温度区时在晶界上析出碳化铬，造成贫铬的晶界，不足以抵抗腐蚀的程度。
工程建设过程图片
4.质量控制
(1)坪接方法和坪接工艺
根据SA213-TP347H材料特性，及焊接工艺评定所定
的要求和现场的需要，我们制定了相应的焊接方法和焊接工艺。尽量使焊缝金属呈双相组织，铁素体的含量控制在
