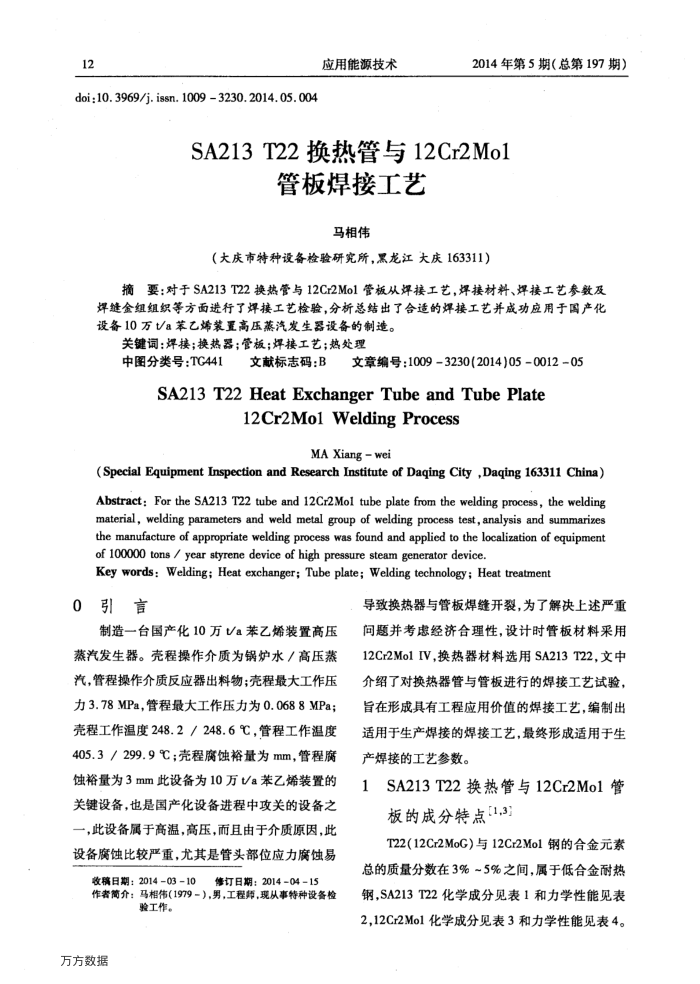

12
doi:10.3969/j. issn. 1009 3230.2014.05.004
应用能源技术
2014年第5期（总第197期）
SA213T22换热管与12Cr2Mo1
管板焊接工艺
马相伟
（大庆市特种设备检验研究所，黑龙江大庆163311）
摘要：对于SA213T22换热管与12Cr2Mo1管板从焊接工艺，焊接材料、焊接工艺参数及焊缝金组组织等方面进行了焊接工艺检验，分析总结出了合适的焊接工艺并成功应用于国产化设备10万Va苯乙烯装置高压蒸汽发生器设备的制造。
关键词：焊接；换热器；管板；焊接工艺；热处理
中图分类号：TG441文献标志码：B文章编号：1009-3230(2014)05-0012-05
SA213 T22 Heat Exchanger Tube and Tube Plate
12Cr2Mo1WeldingProcess
MAXiang-wei
(Special Equipment Inspection andResearch Institute of Daqing City,Daqing163311 China） Abstract: For the SA213 T22 tube and 12Cr2Mol tube plate from the welding process, the welding material, welding parameters and weld metal group of welding process test,analysis and summarizes the manufacture of appropriate welding process was found and applied to the localization of equipment of 100000 tons/ year styrene device of high pressure steam generator device.
Key words: Welding; Heat exchanger; Tube plate; Welding technology; Heat treatment
0引言
制造一台国产化10万Va苯乙烯装置高压蒸汽发生器。壳程操作介质为锅炉水／高压蒸汽，管程操作介质反应器出料物；壳程最大工作压力3.78MPa，管程最大工作压力为0.0688MPa；壳程工作温度248.2／248.6℃，管程工作温度 405.3／299.9℃；壳程腐蚀裕量为mm，管程腐蚀裕量为3mm此设备为10万a苯乙烯装置的关键设备，也是国产化设备进程中攻关的设备之一，此设备属于高温，高压，而且由于介质原因，此设备腐蚀比较严重，尤其是管头部位应力腐蚀易
收稿日期：20140310
修订日期：20140415
作者简介：马相伟（1979-），男，工程师，现从事特种设备检
验工作。
万方数据
导致换热器与管板焊缝开裂，为了解决上述严重间题并考患经济合理性，设计时管板材料采用 12Cr2Mo1IV，换热器材料选用SA213T22，文中介绍了对换热器管与管板进行的焊接工艺试验，旨在形成具有工程应用价值的焊接工艺，编制出适用于生产焊接的焊接工艺，最终形成适用于生产焊接的工艺参数。
SA213T22换热管与12Cr2Mo1管板的成分特点[1,3]
T22(12Cr2MoG）与12Cr2Mol钢的合金元素总的质量分数在3%~5%之间，属于低合金耐热钢,SA213T22化学成分见表1和力学性能见表 2,12Cr2Mo1化学成分见表3和力学性能见表4。
