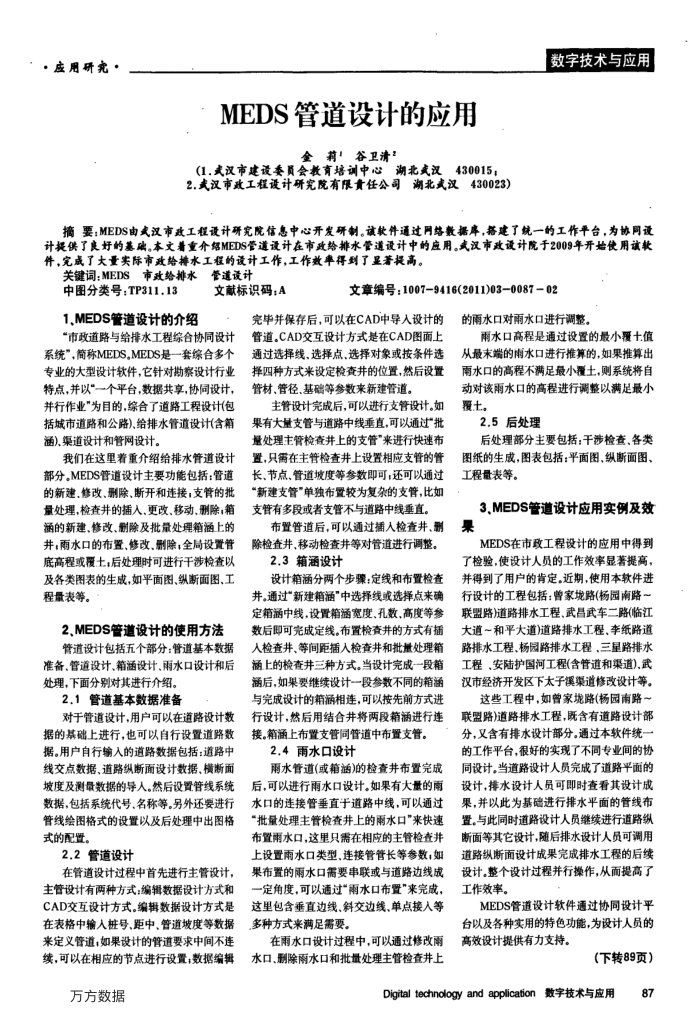

·应用研究·
MEDS管道设计的应用
全莉！谷卫清”
（1.武汉市建设委员会教育培训中心湖北武汉430015， 2.武汉市政工程设计研究院有限黄任公司湖北式汉430023）
数字技术与应用
摘要：MEDS由或汉市政工程设计研究院信息中心开发研制。该款件通过网络数据库，器建了统一的工作平台，为协同设计提供了良好的基础。本文着重介绍MEDS管道设计在市政给排水管道设计中的应用。武汉市政设计院于2009年开始使用该软
件，完成了大量实际市政给排水工程的设计工作，工作效率得到了显著提高。关键词：MEDS市政给排水管道设计
中图分类号：TP311.13
1、MEDS管道设计的介绍
文献标识码：A
文章编号：1007-9416(2011)03—0087-02
完毕并保存后，可以在CAD中导入设计的
“市政道路与给排水工程综合协同设计系统”，简称MEDS，MEDS是一套综合多个专业的大型设计软件，它针对勘察设计行业特点，并以“一个平台，数据共享，协同设计，并行作业"为目的，综合了道路工程设计(包括城市道路和公路)、给排水管道设计(含箱涵)渠道设计和管网设计。
我们在这里着重介绍给排水管道设计部分。MEDS管道设计主要功能包括：管道的新建、修改、删除、断开和连接，支管的批量处理，检查井的插入.更改、移动、删除；箱通的新建、修改、删除及批量处理箱滴上的井，雨水口的布置、修改、删除：全局设置管底高程或覆土，后处理时可进行干涉检查以及各类图表的生成，如平面图、纵断面图、工程量表等。
2、MEDS管道设计的使用方法管道设计包括五个部分：管道基本数据
准备、管道设计、箱涵设计、雨水口设计和后处理，下面分别对其进行介绍。
2.1管道基本数据准备
对于管道设计，用户可以在道路设计数据的基础上进行，也可以自行设置道路数据。用户自行输入的道路数据包括：道路中线交点数据、道路纵断面设计数据、横断面坡度及测量数据的导人。然后设置管线系统数据，包括系统代号，名称等。另外还要进行管线绘图格式的设置以及后处理中出图格式的配置。
2.2管道设计
在管道设计过程中首先进行主管设计，主管设计有两种方式：编辑数据设计方式和 CAD交互设计方式。编辑数据设计方式是在表格中输人桩号、距中、管道坡度等数据来定义管道，如果设计的管道要求中间不连续，可以在相应的节点进行设置；数据编辑
万方数据
管道。CAD交互设计方式是在CAD图面上通过选择线、选择点、选择对象或按条件选择四种方式来设定检查井的位置，然后设置管材、管径、基础等参数来新建管道。
主管设计完成后，可以进行支管设计。如果有大量支管与道路中线重直，可以通过"批量处理主管检查井上的支管来进行快速布置，只需在主管检查井上设置相应支管的管长、节点、管道坡度等参数即可，还可以通过“新建支管"单独布置较为复杂的支管，比如支管有多段或者支管不与道路中线重直。
布置管道后，可以通过插入检查井、除检查井，移动检查并等对管道进行调整。
2.3箱涵设计
设计箱涵分两个步骤：定线和布置检查井。通过"新建箱涵"中选择线或选择点来确定箱涵中线，设置箱涵宽度、孔数、高度等参数后即可完成定线。布置检查井的方式有插人检查井，等间距插入检查井和批量处理箱涵上的检查井三种方式。当设计完成一段箱满后，如果要维继续设计一段参数不同的箱通与完成设计的箱涵相连，可以按先前方式进行设计，然后用结合井将两段箱涵进行连接。箱涵上布置支管同管道中布置支管。
2.4雨水口设计
雨水管道(或箱涵)的检查井布置完成后，可以进行雨水口设计。如果有大量的南水口的连接管垂直于道路中线，可以通过“批量处理主管检查井上的雨水口"来快速布置雨水口，这里只需在相应的主管检查井上设置雨水口类型.连接管管长等参数，如果布置的雨水口需要串联或与道路边线成一定角度，可以通过"雨水口布置"来完成，这里包含垂直边线、斜交边线、单点接人等多种方式来满足需要。
在雨水口设计过程中，可以通过修改雨水口、除两水口和批量处理主管检查井上
的南水口对雨水口进行调整。
雨水口高程是通过设置的最小爱十值从最末端的南水口进行推算的，如果推算出雨水口的高程不满足最小覆土，则系统将自动对该雨水口的高程进行调整以满足最小爱士。
2.5后处理
后处理部分主要包括：干涉检查、各类图纸的生成，图表包括：平面图、纵断面图，工程量表等。
3MEDS管道设计应用实例及效 MEDS在市政工程设计的应用中得到
了检验，使设计人员的工作效率显著提高，并得到了用户的肯定。近期，使用本软件进行设计的工程包括：兽家地路(杨园南路~ 联盟路)道路排水工程、武昌武车二路(临江大道～和平大道)道路排水工程，李纸路道路排水工程、杨园路排水工程、三星路排水工程，安陆护国河工程（含管道和渠道)、武汉市经济开发区下太子溪渠道修改设计等。
这些工程中，如曾家塘路(杨园南路～联盟路)道路排水工程，既含有道路设计部分，又含有排水设计部分。通过本软件统一的工作平台，很好的实现了不同专业间的协同设计。当道路设计人员完成了道路平面的设计，排水设计人员可即时查看其设计成果，并以此为基础进行推水平面的管线布置。与此同时道路设计人员继续进行道路纵断面等其它设计，随后排水设计人员可调用道路纵断面设计成果完成排水工程的后续设计。整个设计过程并行操作，从而提高了工作效率。
MEDS管道设计软件通过协同设计平台以及各种实用的特色功能，为设计人员的高效设计提供有力支持。
（下转89页）
