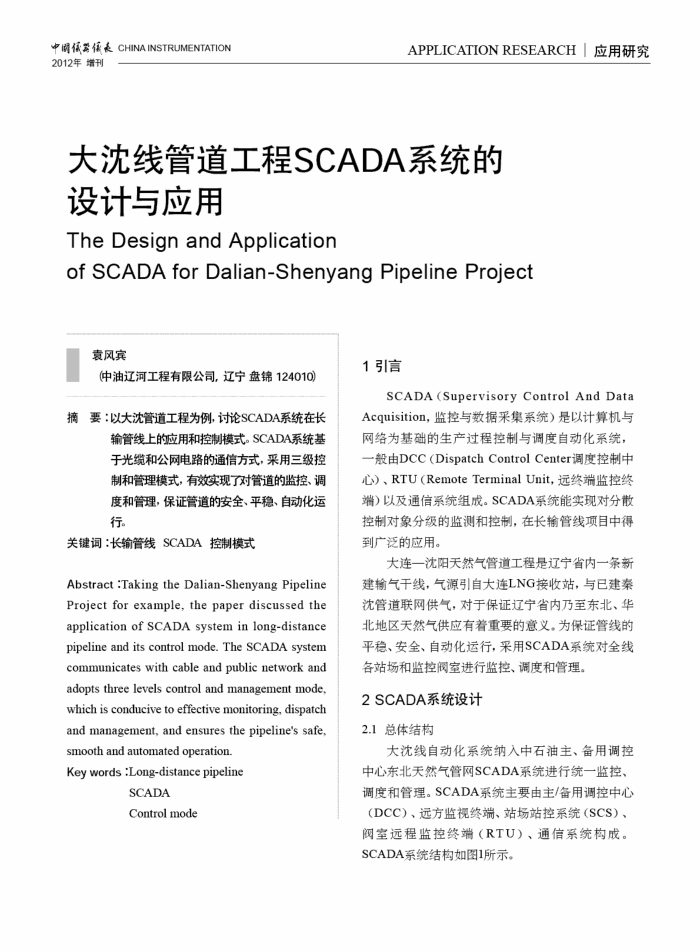

大沈线管道工程SCADA系统的设计与应用
The Design and Application
ofSCADAforDalian-ShenyangPipelineProject
袁风宾
(中油辽河工程有限公司，辽宁盘锦124010)
摘要：以大沈管道工程为例，讨论SCADA系统在长
输管线上的应用和控制模式。SCADA系统基于光缆和公网电路的通信方式，采用三级控制和管理模式，有效实现了对管道的监控、调度和管理，保证管道的安全、平稳、自动化运行
关键词：长输管线SCADA控制模式
Abstract :Taking the Dalian-Shenyang Pipeline Project for example, the paper discussed the application of SCADA system in long-distance pipeline and its control mode. The SCADA system communicates with cable and public network and adopts three levels control and management mode, which is conducive to effective monitoring, dispatch and management, and ensures the pipeline's safe,
smooth and automated operation. Key words :Long-distance pipeline
SCADA
Controlmode
1引言
SCADA (Supervisory Control And Data Acquisition，监控与数据采集系统）是以计算机与网络为基础的生产过程控制与调度自动化系统，一般由DCC（DispatchControlCenter调度控制中心）、RTU（RemoteTerminalUnit，远终端监控终端）以及通信系统组成。SCADA系统能实现对分散控制对象分级的监测和控制，在长输管线项目中得到广泛的应用。
大连一沈阳天然气管道工程是辽宁省内一条新建输气干线，气源引自大连LNG接收站，与已建秦沈管道联网供气，对于保证辽宁省内乃至东北、华北地区天然气供应有着重要的意义。为保证管线的平稳、安全、自动化运行，采用SCADA系统对全线各站场和监控阀室进行监控、调度和管理。
2SCADA系统设计 2.1总体结构
大沈线自动化系统纳入中石油主、备用调控中心东北天然气管网SCADA系统进行统一监控、调度和管理。SCADA系统主要由主/备用调控中心（DCC）、远方监视终端、站场站控系统（SCS）、阀室远程监控终端（RTU）、通信系统构成。 SCADA系统结构如图1所示。
