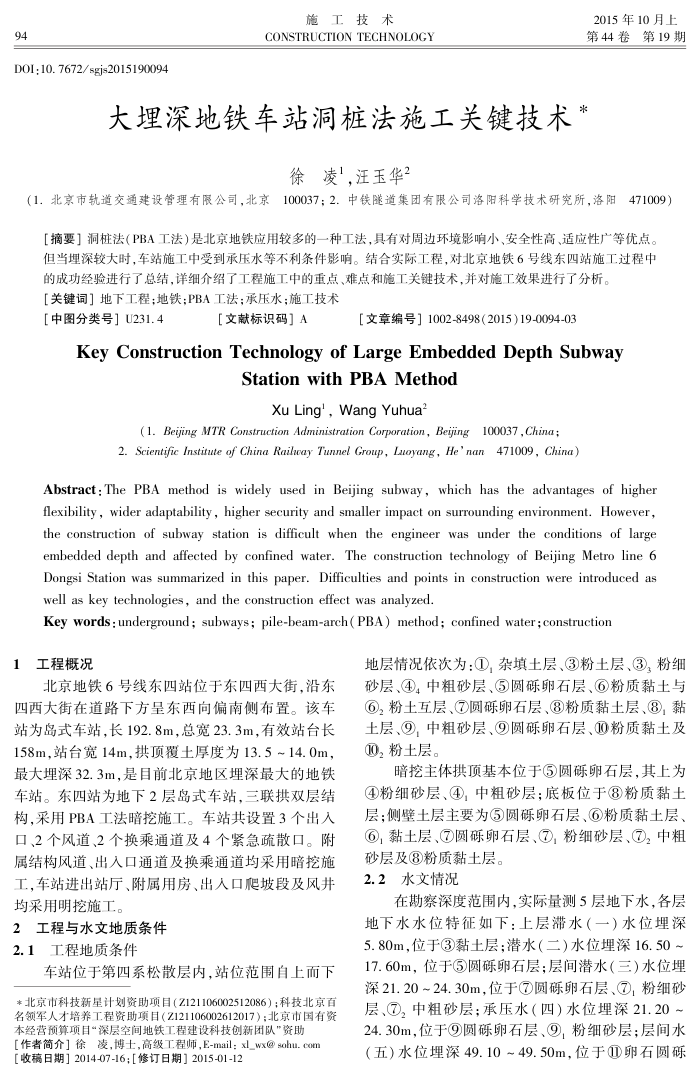

DOI:10. 7672/sgjs2015190094
施工技术
CONSTRUCTION TECHNOLOGY
大埋深地铁车站洞桩法施工关键技术
徐凌1，汪玉华2
2015年10月上第44卷第19期
（6000001）【摘要】洞桩法（PBA工法是北京地铁应用较多的一种工法，具有对周边环境影响小、安全性高、适应性广等优点。但当埋深较大时，车站施工中受到承压水等不利条件影响。结合实际工程，对北京地铁6号线东四站施工过程中
的成功经验进行了总结，详细介绍了工程施工中的重点、难点和施工关键技术，并对施工效果进行了分析。[关键词]地下工程；地铁：PBA工法；承压水；施工技术
［中图分类号］U231.4
【文献标识码］A
［文章编号］1002-8498（2015）19-0094-03
Key Construction Technology of Large Embedded Depth Subway
StationwithPBAMethod
Xu Ling'，WangYuhua
(1. Bejing MTR Construction Administration Corporation, Bejing100037,China;
2.Scientific Institute of China Railacay Tunnel Group,Laoyang,He'nan471009,China)
Abstract:The PBA method is widely used in Beijing subway, which has the advantages of higher flexibility, wider adaptability, higher security and smaller impact on surrounding environment. However, the construction of subway station is difficult when the engineer was under the conditions of large embedded depth and affected by confined water. The construction technology of Beijing Metro line 6 Dongsi Station was summarized in this paper. Difficulties and points in construction were introduced as well as key technologies, and the construction effect was analyzed.
Key words : underground; subways; pile-beam-arch(PBA) method; confined water; construction
1工程概况
北京地铁6号线东四站位于东四西大街，沿东四西大街在道路下方呈东西向偏南侧布置。该车站为岛式车站，长192.8m，总宽23.3m，有效站台长 158m，站台宽14m，拱顶覆土厚度为13.5~14.0m，最大埋深32.3m，是目前北京地区埋深最大的地铁车站。东四站为地下2层岛式车站，三联拱双层结构，采用PBA工法暗挖施工。车站共设置3个出入口、2个风道、2个换乘通道及4个紧急疏散口。附属结构风道、出入口通道及换乘通道均采用暗挖施工，车站进出站厅、附属用房、出人口爬坡段及风井均采用明挖施工。
2工程与水文地质条件 2.1工程地质条件
车站位于第四系松散层内，站位范围自上而下
*北京市科技新星计划资助项目（Z121106002512086）；科技北京百名领军人才培养工程资助项目（Z121106002612017）：北京市国有资
本经营预算项目“深层空间地铁工程建设科技创新团队"资助[作者简介］徐凌，博士，高级工程师，E-mail；xl_wx@sohu.com［收稿日期］2014-07-16；[修订日期】2015-01-12
地层情况依次为：①，杂填土层、③粉土层、③，粉细砂层、④中粗砂层、③圆砾卵石层、③粉质黏土与 ③，粉土互层、②圆砾卵石层、③粉质黏土层、8，黏土层、?，中粗砂层、圆砾卵石层、①粉质黏土及 02粉土层。
暗挖主体拱顶基本位于③圆砾卵石层，其上为 ④粉细砂层、④，中粗砂层：底板位于粉质黏土层；侧壁土层主要为③圆砾卵石层、③粉质黏土层、 ③，黏土层、②圆砾卵石层、②，粉细砂层、②中粗
砂层及8粉质黏土层。 2.2水文情况
在勘察深度范围内，实际量测5层地下水，各层
地下水水位特征如下：上层滞水（一）水位理深 5.80m，位于③黏土层；潜水（二）水位埋深16.50~ 17.60m，位于③圆砾卵石层；层间潜水（三）水位埋深21.20~24.30m，位于③圆砾卵石层、③，粉细砂层、②，中粗砂层；承压水（四）水位埋深21.20~ 24.30m，位于③圆砾卵石层、，粉细砂层；层间水（五）水位埋深49.10~49.50m，位于@卵石圆砾
