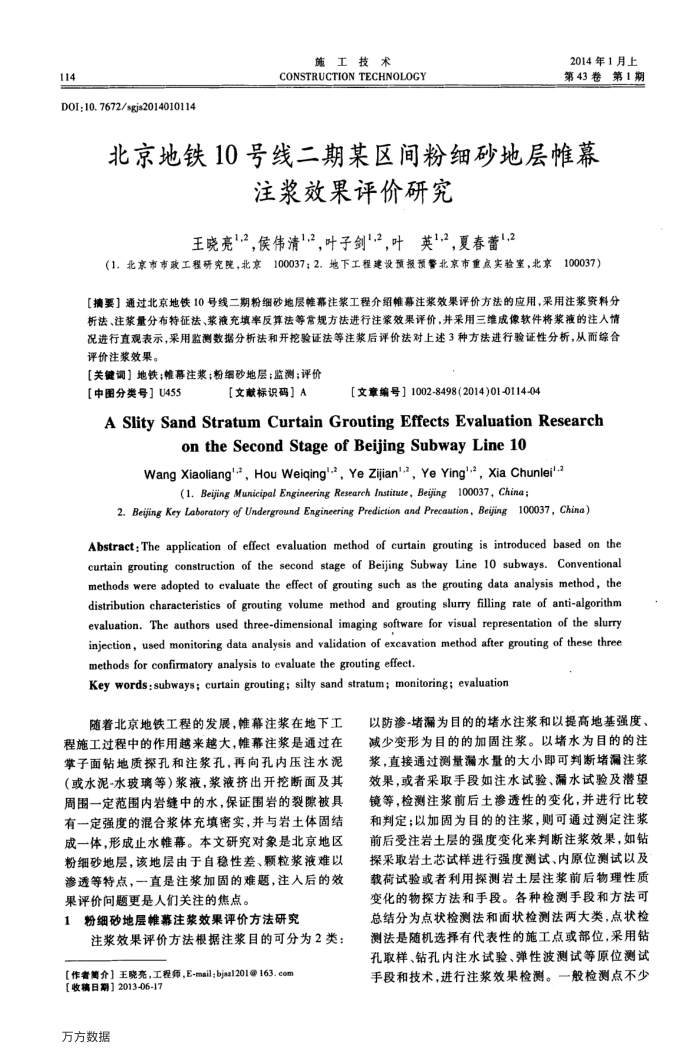

114
DOI;10. 7672/sgjs2014010114
施工技术
CONSTRUCTION TECHNOLOGY
2014年1月上第43卷第1期
北京地铁10号线二期某区间粉细砂地层惟幕
注浆效果评价研究
王晓亮"2，侯伟清12，叶子剑"2，叶英12，夏春蕾1,2
（1.北京市市政工程研究院，北京100037；2.地下工程建设预报预警北京市重点实验室，北京100037）【摘要】通过北京地铁10号线二期粉细砂地层惟幕注浆工程介绍椎幕注浆效果评价方法的应用，采用注浆资料分析法、注浆量分布特征法、浆液充填率反算法等常规方法进行注蒙效果评价，并采用三维成像软件将浆液的注人情况进行直观表示，采用监测数据分析法和开挖验证法等注浆后评价法对上述3种方法进行验证性分析，从而综合评价注浆效果。
【关键调】地铁；惟幕注浆；粉细砂地层；监测；评价
【中图分类号】U455
【文献标识码］A
【文章编号】1002-8498(2014)01-0114-04
ASlitySandStratumCurtainGroutingEffectsEvaluationResearch
on the Second Stage of Beijing Subway Line 10
Wang Xiaoliang'2, Hou Weiqing'-, Ye Zijian'-, Ye Ying'-2, Xia Chunlei-2
(1. Beijing Municipal Engineering Research Institute, Bejing100037, China;
2. Beijing Key Laboratory of Underground Esgineering Prediction and Precaution, Bejing100037, China)
Abstract:The application of effect evaluation method of curtain grouting is introduced based on the curtain grouting construction of the second stage of Beijing Subway Line 10 subways.Conventional methods were adopted to evaluate the effect of grouting such as the grouting data analysis method, the distribution characteristics of grouting volume method and grouting slurry filling rate of anti-algorithm evaluation. The authors used three-dimensional imaging software for visual representation of the slurry injection, used monitoring data analysis and validation of excavation method after grouting of these three methods for confirmatory analysis to evaluate the grouting effect.
Key words:subways; curtain grouting; silty sand stratum; monitoring; evaluation
随着北京地铁工程的发展，惟幕注浆在地下工程施工过程中的作用越来越大，惟幕注浆是通过在掌子面钻地质探孔和注浆孔，再向孔内压注水泥（或水泥-水玻璃等）浆液，浆液挤出开挖断面及其周围一定范围内岩缝中的水，保证围岩的裂隙被具有一定强度的混合浆体充填密实，并与岩土体固结成一体，形成止水惟幕。本文研究对象是北京地区粉细砂地层，该地层由于自稳性差、颗粒浆液难以渗透等特点，一直是注浆加固的难题，注人后的效果评价间题更是人们关注的焦点。
粉细砂地层椎幕注浆效果评价方法研究
注浆效果评价方法根据注浆目的可分为2类：【作者简介】王晓亮，工程师，E-mail；bja1201163.com
【收稿日期】2013-06-17 万方数据
以防渗-堵漏为目的的堵水注浆和以提高地基强度、减少变形为目的的加固注浆。以堵水为目的的注浆，直接通过测量漏水量的大小即可判断堵漏注浆效果，或者采取手段如注水试验、漏水试验及潜望镜等，检测注浆前后土渗透性的变化，并进行比较和判定；以加固为目的的注浆，则可通过测定注浆前后受注岩土层的强度变化来判断注浆效果，如钻探采取岩土芯试样进行强度测试、内原位测试以及载荷试验或者利用探测岩土层注浆前后物理性质变化的物探方法和手段。各种检测手段和方法可总结分为点状检测法和面状检测法两大类，点状检测法是随机选择有代表性的施工点或部位，采用钻孔取样、钻孔内注水试验、弹性波测试等原位测试手段和技术，进行注浆效果检测。一般检测点不少
