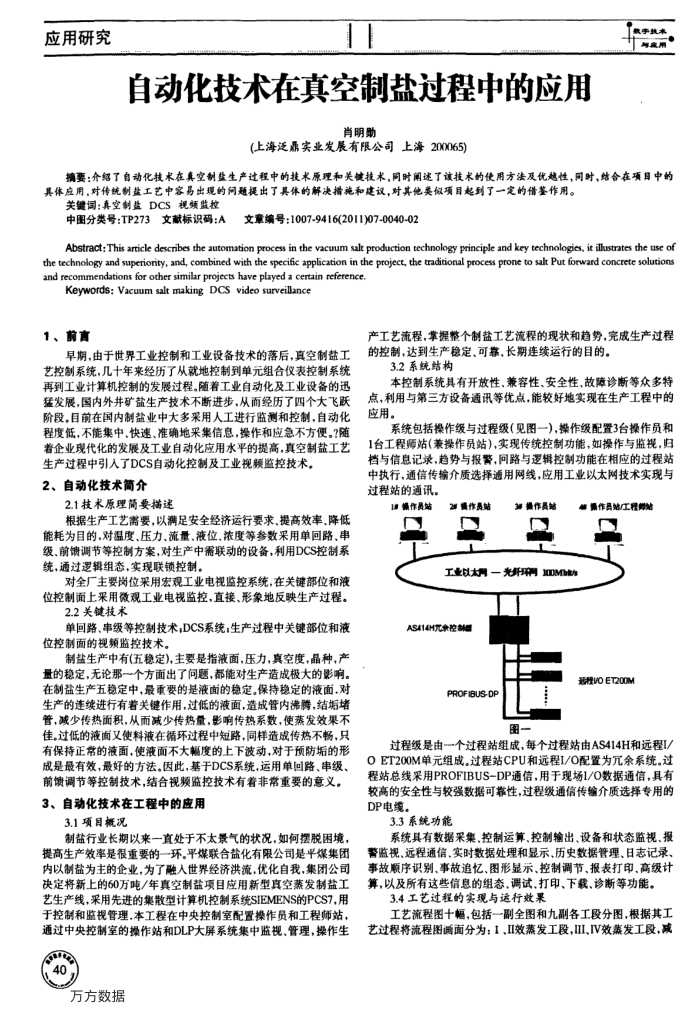

应用研究
自动化技术在真空制盐过程中的应用
肖明助
(上海泛鼎实业发展有限公司上海200065)
款事技术与用
要：介绍了自动化技术在真空制盐生产过程中的技术原理和关键技术，同时阐述了该技术的使用方法及优越性，同时，结合在项目中的具体应用，对传统制盐工艺中容易出现的问延提出了具体的解决措施和建议，对其他类似项目起到了一定的借鉴作用。
关键词：真空制益DCS视频监控中图分类号：TP273文献标识码：A
文章编号：1007-9416(2011)07-0040-02
Abstract: This article describes the automation process in the vacuum salt production technology principle and key technologies, it llustrates the use of the technology and superiority, and, combined with the specific application in the project, the traditional process prone to salt Put forward concrete solutions and recommendations for other similar projects have played a certain reference.
Keywords: Vacuum salt making DCS video surveillance
1、前育
早期，由于世界工业控制和工业设备技术的落后，真空制盐工艺控制系统，几十年来经历了从就地控制到单元组合仪表控制系统再到工业计算机控制的发展过程。随着工业自动化及工业设备的迅猛发展，国内外井矿盐生产技术不断进步，从而经历了四个大飞跃阶段。目前在国内制益业中大多采用人工进行监测和控制，自动化程度低，不能集中，快速、准确地采集信息，操作和应急不方便。?随着企业现代化的发展及工业自动化应用水平的提高，真空制盐工艺
生产过程中引人了DCS自动化控制及工业视频监控技术。 2、自动化技术简介
2.1技术原理简要描述
根据生产工艺需要，以满足安全经济运行要求、提高效率、降低能耗为目的，对温度、压力、流量、液位、浓度等参数采用单回路、串级、前馈调节等控制方案，对生产中需联动的设备，利用DCS控制系统，通过逻辑组态，实现联锁控制，
对全厂主要岗位采用宏观工业电视监控系统，在关键部位和液位控制面上采用微观工业电视监控，直接、形象地反映生产过程。
2.2关键技术
单回路.串级等控制技术,DCS系统；生产过程中关键部位和液位控制面的视频监控技术。
制盐生产中有(五稳定),主要是指液面，压力，真空度，晶种，产量的稳定，无论那一个方面出了向题，都能对生产造成极大的影响。在制盐生产五稳定中，最重要的是液面的稳定。保持稳定的液面.对生产的连续进行有着关键作用，过低的液面，造成管内沸跨，结堵管，减少传热面积，从而减少传热量，影响传热系数，使蒸发效果不佳。过低的液面文使料液在循环过程中短路，同样造成传热不畅，只有保持正常的液面，使液面不大辐度的上下波动，对于预防垢的形成是最有效，最好的方法。因此，基于DCS系统，运用单回路、串级、前馈调节等控制技术，结合规频监控技术有着非常重要的意义。
3、自动化技术在工程中的应用
3.1项目概况
制盐行业长期以来一直处于不太景气的状况，如何摆脱困境，提高生产效率是很重要的一环。平煤联合益化有限公司是平煤集团内以制盐为主的企业，为了融人世界经济洪流，优化自我，集团公司决定将新上的60万吨/年真空制盐项目应用新型真空蒸发制盐工艺生产线，采用先进的集散型计算机控制系统SIEMENS的PCS7，用于控制和监视管理.本工程在中央控制室配置操作员和工程师站，通过中央控制室的操作站和DLP大屏系统集中监视、管理，操作生
40
万方数据
产工艺流程，掌握整个制盐工艺流程的现状和趋势，完成生产过程的控制，达到生产稳定、可靠、长期连续运行的目的。
3.2系统结构
本控制系统具有开放性、兼容性、安全性，故障诊断等众多特点，利用与第三方设备通讯等优点，能较好地实现在生产工程中的应用。
系统包括操作级与过程级（见图一），择作级配置3台投作员和 1台工程师站（兼操作员站），实现传统控制功能，如操作与监视，归档与信息记录，趋势与报警，回路与逻辑控制功能在相应的过程站中执行，通信传输介质选择通用网线，应用工业以太网技术实现与过程站的通讯。
1操作员站
28播作员站门
3#操作员站门
等操作员站工程解站
门
工业以网一光开网100M
AS414HT杂控战
退程VOET200M
PROFIBUS-DP
图一
过程级是由一个过程站组成，每个过程站由AS414H和远程I/ OET200M单元组成，过程站CPU和远程I/O配置为元余系统。过程站总线采用PROFIBUS-DP通信，用于现场1/O数据通信，具有较高的安全性与较强数据可靠性，过程级通信传输介质选择专用的 DP电缆。
3.3系统功能
系统具有数据采集、控制运算、控制输出、设备和状态监视、报
警监视、远程通信，实时数据处理和显示，历史数据管理、且志记录事故顺序识别，事故追忆、图形显示、控制调节、报表打印、高级计算，以及所有这些信息的组态，调试、打印、下载、诊断等功能。
3.4工艺过程的实现与运行效果
工艺流程图十幅，包括一副全图和九副各工段分图，根据其工艺过程将流程图通面分为：I、ⅡI效蒸发工段，III、IV效蒸发工段，减
