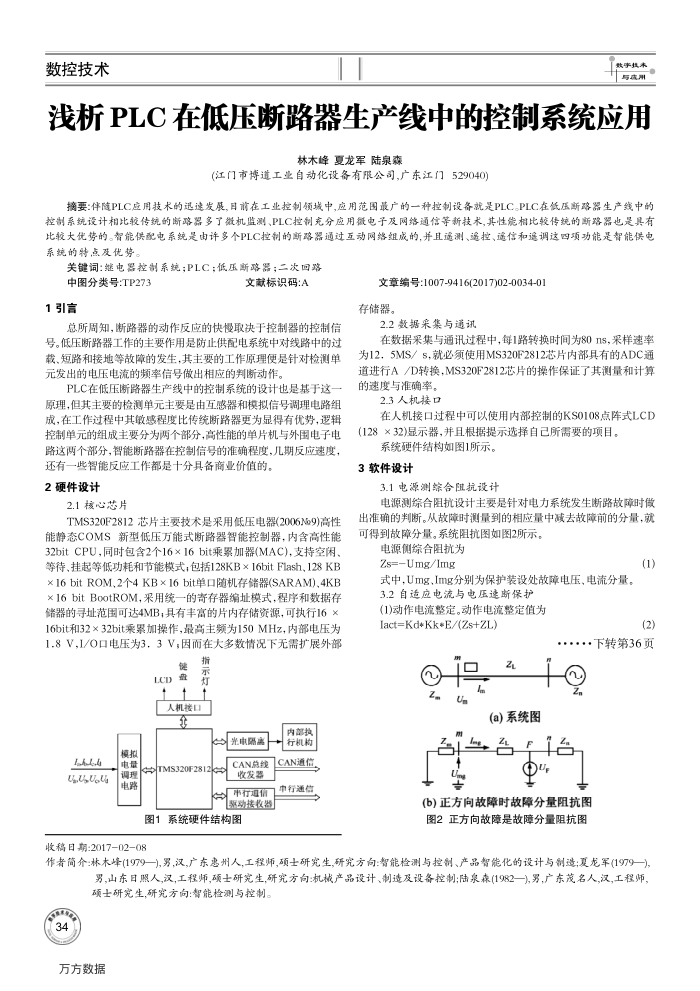

浅析PLC 在低压断路器生产线中的控制系统应用
林木峰夏龙军陆泉森
(江门市博道工业自动化设备有限公司，广东江门529040)
摘要：伴随PLC应用技术的迅速发展，目前在工业控制领城中,应用范图最广的一种控制设备就是PLC。PLC在低压断露器生产线中的控制系统设计相比较传统的断路器多了微机监测、PLC控制充分应用微电子及网络通信等新技术,其性能相比较传统的断路器也是具有比较大优势的。智能供配电系统是由许多个PLC控制的断路露器通过互动网络组成的，并且速测、逐控、速信和逐调这四项功能是智能供电系统的特点及优势。
关键词：继电器控制系统;PLC；低压断路器；二次回路
中图分类号：TP273 1引言
文献标识码：A
总所周知，断路器的动作反应的快慢取决于控制器的控制信号。低压断路器工作的主要作用是防止供配电系统中对线路中的过载、短路和接地等故障的发生，其主要的工作原理便是针对检测单元发出的电压电流的频率信号做出相应的判断动作。
PLC在低压断路器生产线中的控制系统的设计也是基于这原理，但其主要的检测单元主要是由互感器和模拟信号调理电路组成，在工作过程中其敏感程度比传统断路器更为显得有优势，逻辑控制单元的组成主要分为两个部分，高性能的单片机与外围电子电路这两个部分，智能断路器在控制信号的准确程度，几期反应速度，
还有一些智能反应工作都是十分具备商业价值的。 2硬件设计
2.1核心芯片
TMS320F2812芯片主要技术是采用低压电器(2006Ns9)高性能静态COMS新型低压万能式断路器智能控制器，内含高性能 32bitCPU，同时包含2个16×16bit乘累加器(MAC)，支持空闲，等待、挂起等低功耗和节能模式；包括128KB×16bitFlash，128KB ×16bit ROM,2个4KB×16 bit单口随机存储器(SARAM),4KB ×16bitBootROM，采用统一的寄存器编址模式，程序和数据存储器的寻址范围可达4MB，具有率富的片内存储资源，可执行16
X
16bit和32×32bit乘累加操作，最高主频为150MHz，内部电压为 1.8V,L/O口电压为3，3V，因而在大多数情况下无需扩展外部
健 LCD曼
+
指示灯
人机接口
光电隔高
b UUUol
模报电量调理电路
TMS320F2812k
内部执行机构
CAN通信
CAN总线收发器
中行通信动接收器
图1系统硬件结构图
收稿日期：2017-02-08
中行通信
文章编号：1007-9416(2017)02-0034-0) 存储器。
2.2数据采集与通讯
在数据采集与通讯过程中，每1路转换时间为80ⅡS，采样速率为12，5MS/S，就必须使用MS320F2812芯片内部具有的ADC通道进行A/D转换，MS320F2812芯片的操作保证了其测量和计算的速度与准确率。
2.3人机接D
在人机接口过程中可以使用内部控制的KS0108点阵式LCD(128×32)显示器，并且根据提示选择自已所需要的项目。
系统硬件结构如图1所示。 3软件设计
3.1电源测综合抗设计
电源测综合阻抗设计主要是针对电力系统发生断路故障时做出准确的判断。从故障时测量到的相应量中减去故障前的分量，就可得到故障分量。系统阻抗图如图2所示。
电源侧综合阻抗为 Zs=Umg/Img
(1)
式中，Umg，Img分别为保护装设处故障电压，电流分量。 3.2自适应电流与电压速断保护
(1)动作电流整定。动作电流整定值为
Iact=Kd+Kk*E/(Zs+ZL)
z.
U
2L
(a)系统图
u
Und
Z.
(2)
+下转第36页
(b)正方向故障时故障分量阻抗图图2正方向故障是故障分量阻抗图
作者简介：林木峰(1979—),男，汉,广东惠州人,工程师,硕士研究生,研究方向：智能检测与控制、产品智能化的设计与制造；夏龙军(1979—)，
男，山东日照人,汉,工程师,硕士研究生,研究方向：机械产品设计、制造及设备控制;陆泉森(1982一),男，广东茂名人,汉,工程师，颈士研究生,研究方向：智能检测与控制。
