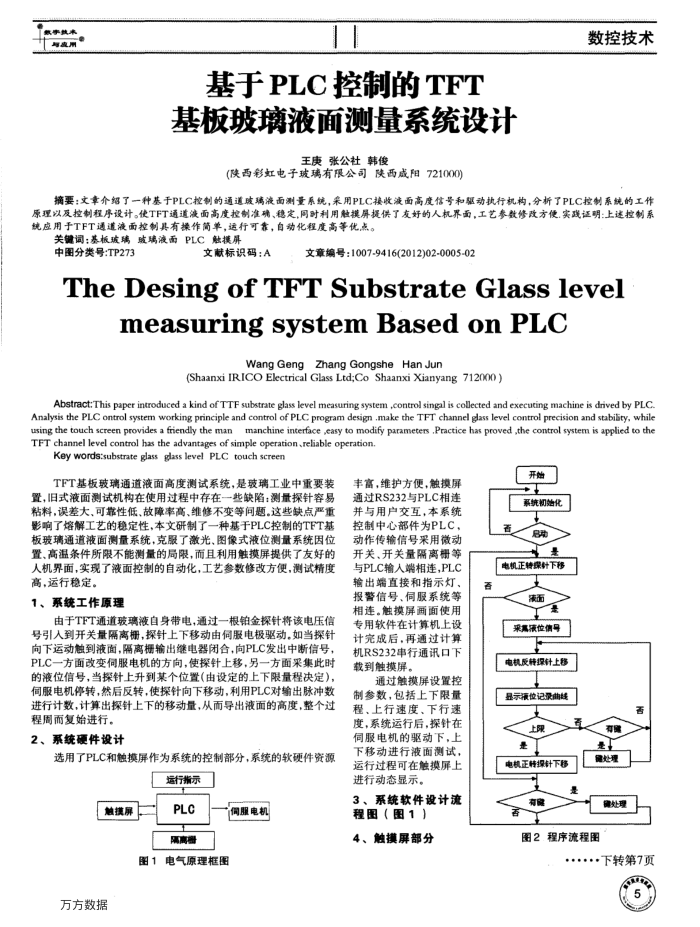

基于PLC控制的TFT 基板玻璃液面测量系统设计
王庚张公社韩俊
(陕西彩虹电子玻璃有限公司陕西成阳721000)
数控技术
摘要：文章介绍了一种基于PLC控制的通道破璃液面测量系统，采用PLC接收液面高度信号和驱动执行机构，分析了PLC控制系统的工作原理以及控制程序设计。使TFT通道液面高度控制准确、稳定，同时利用触模屏提供了友好的人机界面，工艺参数修改方使.实践证明：上述控制系统应用于TFT通道液面控制具有操作简单，运行可靠，自动化程度高等优点。
关键调基板玻璃玻璃液面PLC触模屏中图分类号：TP273
文献标识码：A
文章编号：1007-9416(2012)02-0005-02
The Desing of TFT Substrate Glass level
measuring system Based on PLC
Wang GengZhangGongsheHan Jun
(Shaanxi IRICO Electrical Glass Ltd;Co Shaanxi Xianyang 712000 )
Abstract:This paper introduced a kind of TTF substrate glass level measuring system ,control singal is collected and executing machine is drived by PLC. Analysis the PLC ontrol system working principle and control of PLC program design .make the TFT channel glass level control precision and stability, while using the touch screen provides a friendly the manmanchine interface ,easy to modify parameters .Practice has proved ,the control system is applied to the TFT channel level control has the advantages of simple operation .reliable operation.
Key words:substrate glass glass level PLC touch screen
TFT基板玻璃通道液面高度测试系统，是玻璃工业中重要装置，旧式液面测试机构在使用过程中存在一些缺陷：测量探针容易粘料，误差大，可靠性低、故障率高、维修不变等间题。这些缺点严重影响了熔解工艺的稳定性，本文研制了一种基于PLC控制的TFT基板玻璃通道液面测量系统，克服了激光、图像式液位测量系统因位置、高温条件所限不能测量的局限，而且利用触模屏提供了友好的人机界面，实现了液面控制的自动化，工艺参数修改方便，测试精度高，运行稳定。
1、系统工作原理
由于TFT通道玻璃液自身带电，通过一根铂金探针将该电压信号引入到开关量隔离栅，探针上下移动由伺服电极驱动。如当探针向下运动触到液面，隔离棚输出继电器闭合，向PLC发出中断信号， PLC一方面改变伺服电机的方向，使探针上移，另一方面采集此时的液位信号，当探针上升到某个位置（由设定的上下限量程决定），伺服电机停转，然后反转，使探针向下移动，利用PLC对输出脉冲数进行计数，计算出探针上下的移动量，从而导出滤面的高度，整个过程周而复始进行。
系统硬件设计 2、
选用了PLC和触摸屏作为系统的控制部分，系统的软硬件资源
运行指示
触摸屏
PLC 隔高摄
饲晟电机
图1电气原理框图
万方数据
丰富，维护方便，触摸屏通过RS232与PLC相连并与用户交互，本系统控制中心部件为PLC，动作传输信号采用微动开关、开关量隔离栅等与PLC输人端相连,PLC 输出端直接和指示灯、报警信号、伺服系统等相连。触摸屏画面使用专用软件在计算机上设计完成后，再通过计算机RS232串行通讯口下载到触摸屏。
通过触模屏设置控制参数，包括上下限量程、上行速度、下行速度，系统运行后，探针在伺服电机的驱动下，上下移动进行液面测试，运行过程可在触模屏上进行动态显示。
3、系统软件设计流
程图（图1） 4、触摸屏部分
开始
系统初始化启动
+
电机正转操针下移
+ 液面
采高液位信号电机胶转焊针上移显示液位记录曲线
上阳惠
电机正转操针下移
有限
是
操处理衡处理
图2程序流程图
..下转第7页
