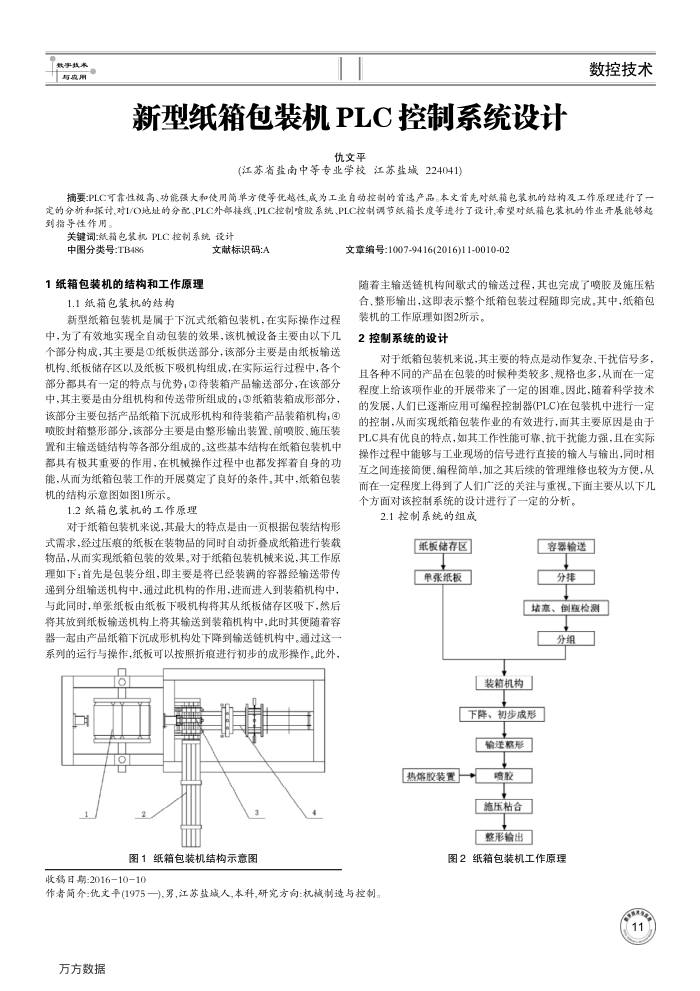

新型纸箱包装机PLC控制系统设计
仇文平
(江苏省盐南中等专业学校江苏盐城224041)
数控技术
摘要PLC可靠性极高、功能强大和使用简单方便等优越性成为工业自动控制的首选产品。本文首先对赋箱包装机的结构及工作原理进行了一定的分析和探讨,对I/O地址的分配、PLC外部接线、PLC控制喷胶系统、PLC控制调节箱长度等进行了设计,市望对箱包装机的作业开展能够越到指导性作用。
关键词：就箱包款机PLC控制系统设计
中图分类号：TB486
1纸箱包装机的结构和工作原理
1.1纸箱包装机的结构
文献标识码:A
新型纸箱包装机是属于下沉式纸箱包装机，在实际操作过程中，为了有效地实现全自动包装的效果，该机械设备主要由以下几个部分构成，其主要是①纸板供送部分，该部分主要是由纸板输送机构、纸板储存区以及纸板下吸机构组成，在实际运行过程中，各个部分都具有一定的特点与优势；②待装箱产品输送部分，在该部分中，其主要是由分组机构和传送带所组成的；③纸箱装箱成形部分，该部分主要包括产品纸箱下沉成形机构和待装箱产品装箱机构；④ 喷胶封箱整形部分该部分主要是由整形输出装置、前喷胶、施压装置和主输送链结构等各部分组成的。这些基本结构在纸箱包装机中都具有极其重要的作用，在机械操作过程中也都发挥着自身的功能，从而为纸箱包装工作的开展奠定了良好的条件，其中，纸箱包装机的结构示意图如图1所示。
1.2纸箱包装机的工作原理
对于纸箱包装机来说，其最大的特点是由一页根据包装结构形式需求，经过压痕的纸板在装物品的同时自动折叠成纸箱进行装载物品，从而实现纸箱包装的效果。对于纸箱包装机械来说，其工作原理如下：首先是包装分组，即主要是将已经装满的容器经输送带传递到分组输送机构中，通过此机构的作用，进而进入到装箱机构中，与此同时，单张纸板由纸板下吸机构将其从纸板储存区吸下，然后将其放到纸板输送机构上将其输送到装箱机构中，此时其便随着容器一起由产品纸箱下沉成形机构处下降到输送链机构中。通过这系列的运行与操作，纸板可以按照折痕进行初步的成形操作。此外，
O
1
图1纸箱包装机结构示意图
收移日期：2016-10-10
文章编号：1007-9416(2016)11-0010-02
随着主输送链机构间歇式的输送过程，其也完成了喷胶及施压粘合、整形输出，这即表示整个纸箱包装过程随即完成。其中，纸箱包
装机的工作原理如图2所示。 2控制系统的设计
对于纸箱包装机来说，其主要的特点是动作复杂、干扰信号多，且各种不同的产品在包装的时候种类较多、规格也多，从而在一定程度上给该项作业的开展带来了一定的围难。因此，随着科学技术的发展，人们已逐渐应用可编程控制器(PLC)在包装机中进行一定的控制，从而实现纸箱包装作业的有效进行，面其主要原因是由于 PLC具有优良的特点，如其工作性能可靠，抗干扰能力强，且在实际操作过程中能够与工业现场的信号进行直接的输人与输出，同时相互之闻连接简便、编程简单，加之其后续的管理维修也较为方便，从而在一定程度上得到了人们广泛的关注与重视。下面主要从以下几个方面对该控制系统的设计进行了一定的分析。
2.1控制系统的组成
纸板储存区单张纸板
容器输送
分排
堵塞、倒瓶检测
分组
装箱机构
下降、初步成形输送整形
热熔胶装置
喷胶施压粘合整形输出
图2纸箱包装机工作原理
作者简介优文平(1975一),男，江苏盐成人,本科,研究方向：机械制遗与控制。万方数据
