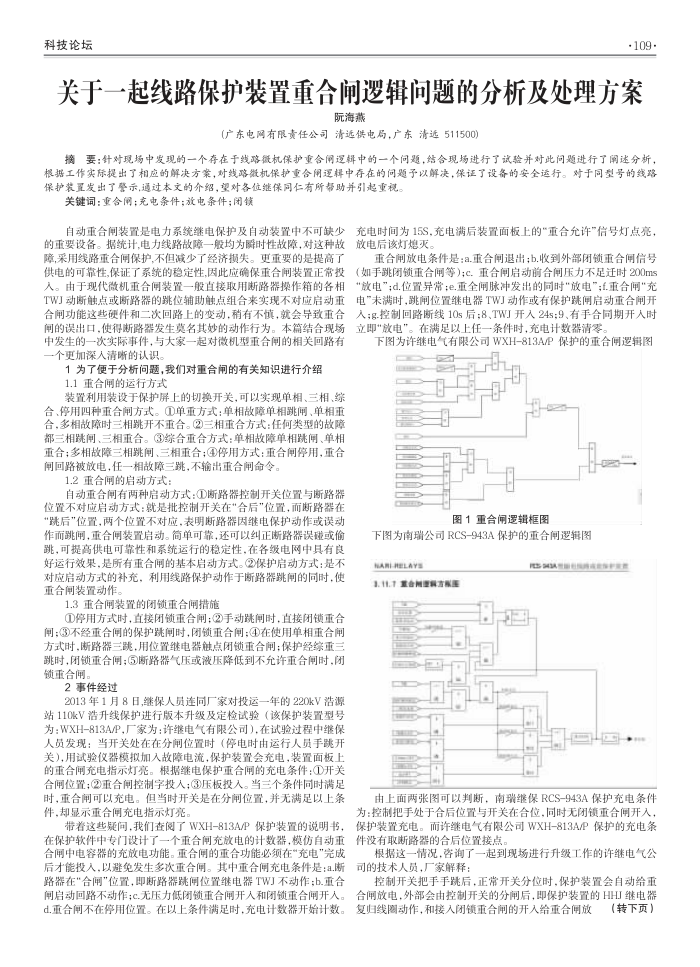

关于一起线路保护装置重合闸逻辑问题的分析及处理方案
阮海燕
(广东电网有限责任公司清远供电局，广东清远511500)
要：针对现场中发现的一个存在于线路微机保护重合阐逻辑中的一个问题，结合现场进行了试验并对此间题进行了阐述分析，
根据工作实际提出了相应的解决方案，对线路微机保护重合用逻辑中存在的问题予以解决，保证了设备的安全运行。对于同型号的线路保护装置发出了警示，通过本文的介绍，望对各位继保同仁有所帮助并引起重视。
关键词：重合闸：充电条件：放电条件；闭锁
自动重合闸装置是电力系统继电保护及自动装置中不可缺少的重要设备。据统计，电力线路故障一般均为瞬时性故障，对这种故障，采用线路重合闻保护不但减少了经济损失。更重要的是提高了供电的可靠性,保证了系统的稳定性,因此应确保重合闸装置正常投入。由于现代微机重合闸装置一般直接取用断路器操作箱的各相 TWJ动断触点或断路器的跳位辅助触点组合来实现不对应启动重合闸功能这些硬件和二次回路上的变动，稍有不慎，就会导致重合闸的误出口，使得断路器发生莫名其妙的动作行为。本篇结合现场中发生的一次实际事件，与大家一起对微机型重合闸的相关回路有个更加深人清晰的认识
1为了便于分析问题，我们对重合闸的有关知识进行介绍 1.1重合闸的运行方式
装置利用装设于保护屏上的切换开关，可以实现单相、三相、综合、停用四种重合闸方式。①单重方式：单相故障单相跳闸、单相重合，多相故障时三相跳开不重合。②三相重合方式：任何类型的故障都三相跳闸、三相重合。③综合重合方式：单相故障单相跳闸、单相重合；多相故障三相跳闸、三相重合；④停用方式：重合闸停用，重合闸回路被放电，任一相故障三跳，不输出重合闸命令。
1.2重合闸的启动方式：
自动重合闸有两种启动方式：①D断路器控制开关位置与断路器位置不对应启动方式：就是批控制开关在“合后”位置，而断路器在“跳后"位置，两个位置不对应.表明断路器因继电保护动作或误动作而跳闸，重合闸装置启动。简单可靠，还可以纠正断路器误碰或偷跳，可提高供电可靠性和系统运行的稳定性，在各级电网中具有良好运行效果，是所有重合闸的基本启动方式。②保护启动方式：是不对应启动方式的补充，利用线路保护动作于断路器跳闸的同时，使重合闸装置动作。
1.3重合闸装置的闭锁重合闸措施
(D停用方式时，直接团锁重合闸：2)手动跳闸时，直接闭锁重合闸：3不经重合闻的保护跳闸时，闭锁重合闸：4在使用单相重合闸方式时，断路器三跳，用位置继电器触点闭锁重合闸：保护经综重跳时，闭锁重合闸；③断路器气压或液压降低到不允许重合闸时.闭锁重合闸。
2事件经过
2013年1月8日，继保人员连同厂家对投运一年的220kV浩源站110kV浩升线保护进行版本升级及定检试验（该保护装置型号为：WXH-813A/P，厂家为：许继电气有限公司），在试验过程中继保人员发现：当开关处在在分闸位置时（停电时由运行人员手跳开关），用试验仪器模拟加入故障电流，保护装置会充电，装置面板上的重合闸充电指示灯亮。根据继电保护重合闸的充电条件：(1)开关合闸位置：2重合闸控制字投人：3)压板投入。当三个条件同时满足时，重合闸可以充电。但当时开关是在分闸位置，并无满足以上条件却显示重合闸充电指示灯亮
带着这些疑间，我们查阅了WXH-813A/P保护装置的说明书，在保护软件中专门设计了一个重合闸充放电的计数器，模仿自动重合闸中电容器的充放电功能。重合闸的重合功能必须在"充电"完成后才能投人，以避免发生多次重合闸。其中重合闸充电条件是：a.断路器在"合闸"位置，即断路器跳闸位置继电器TWJ不动作；b.重合闸启动回路不动作；c.无压力低闭锁重合闸开人和闭锁重合闸开人。 d.重合阐不在停用位置。在以上条件满足时，充电计数器开始计数。
充电时间为15S.充电满后装置面板上的“重合允许"信号灯点亮，放电后该灯熄灭。
重合闸放电条件是：a.重合闸退出；b.收到外部闭锁重合闸信号（如手跳闭锁重合闸等）;c.重合闸启动前合闸压力不足迁时200ms 电"未满时，跳闸位置继电器TWJ动作或有保护跳闸启动重合闸开入；g.控制回路断线10s后；8、TWJ开入24s;9、有手合同期开人时立即“放电”。在满足以上任一条件时，充电计数器清零。
下图为许继电气有限公司WXH-813A/P保护的重合闸逻辑图
图1重合闸逻辑框图
下图为南瑞公司RCS-943A保护的重合闸逻辑图
NARi-RELAYS
1.11.7正合M理方家
SSAEEESES中EE
由上面两张图可以判断，南瑞继保RCS-943A保护充电条件为：控制把手处于合后位置与开关在合位，同时无闭锁重合闸开入，保护装置充电。而许继电气有限公司WXH-813A/P保护的充电条件没有取断路器的合后位置接点，
根据这一情况，咨询了一起到现场进行升级工作的许继电气公司的技术人员，厂家解释：
控制开关把手手跳后，正常开关分位时，保护装置会自动给重合闸放电，外部会由控制开关的分闸后，即保护装置的HHI继电器
复归线圈动作，和接入闭锁重合闸的开入给重合闻放
(转下页）
