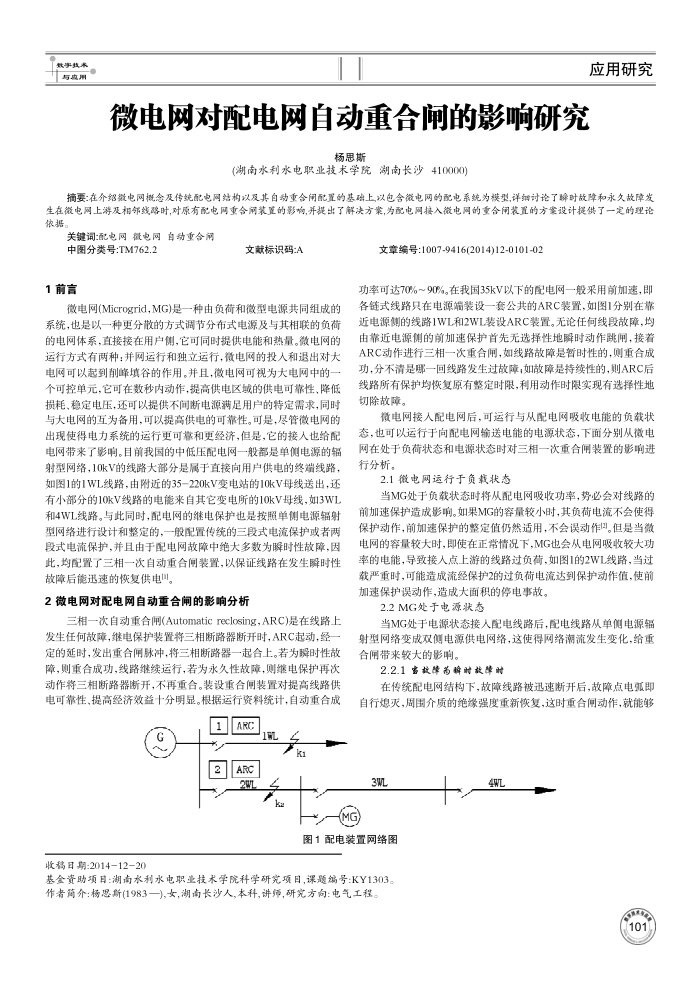

微电网对配电网自动重合闸的影响研究
杨思斯
(湖南水利水电职业技术学院湖南长沙410000)
应用研究
摘要：在介绍微电网概念及传统配电网结构以及其自动重合闸配置的基础上以包含微电网的配电系统为模型,详辑讨论了踪时故障和永久战障发生在微电网上游及相邻线路时，对原有配电网重合润算置的影响,并提出了解决方案，为配电网接入微电网的重合阐装置的方索设计提供了一定的理论缺据：
关键词：配电网微电网自动重合润
中图分类号：TM762.2 1前言
文献标识码:A
微电网(Microgrid,MG)是一种由负荷和微型电源共同组成的系统，也是以一种更分散的方式调节分布式电源及与其相联的负荷的电网体系，直接接在用户侧，它可同时提供电能和热量。微电网的运行方式有两种：并网运行和独立运行，微电网的投人和退出对大电网可以起到削峰填谷的作用。并且，微电网可视为大电网中的个可控单元，它
可在数秒内动作，提高供电区域的供电可靠性、降低
损耗、稳定电压，还可以提供不闻断电源满足用户的特定需求，同时与大电网的互为备用，可以提高供电的可靠性。可是，尽管微电网的出现使得电力系统的运行更可靠和更经济，但是，它的接人也给配电网带来了影响。目前我国的中低压配电网一般都是单侧电源的辐射型网络，10kV的线路大部分是属于直接向用户供电的终端线路，如图1的1WL线路，由附近的35-220kV变电站的10kV母线送出，还有小部分的10kV线路的电能来自其它变电所的10kV母线，如3WL 和4WL线路。与此同时，配电网的继电保护也是按照单侧电源辐射型网络进行设计和整定的，一般配置传统的三段式电流保护或者两段式电流保护，并且由于配电网故障中绝大多数为瞬时性故障，因此，均配置了三相一次自动重合间装置，以保证线路在发生瞬时性故障后能迅速的恢复供电目
2微电网对配电网自动重合闸的影响分析
三相一次自动重合闸(Automaticreclosing，ARC)是在线路上发生任何故障，继电保护装置将三相断路器断开时，ARC起动，经定的延时，发出重合闻脉冲，将三相断路器一起合上。若为瞬时性故障，则重合成功，线路继续运行，若为永久性故障，则继电保护再次动作将三相断路器断开，不再重合。装设重合闻装置对提高线路供电可靠性，提高经济效益十分明显。根据运行资料统计，自动重合成
1ARC
Fki
2
收稿日期：2014-12-20
ARC w
AG
文章编号：1007-9416(2014)12-0101-02
功率可达70%～90%。在我国35kV以下的配电网一般采用前加速，即各链式线路只在电源端装设一套公共的ARC装置，如图1分别在靠近电源侧的线路1WL和2WL装设ARC装置。无论任何线段故障，均由靠近电源侧的前加速保护首先无选择性地瞬时动作跳闸，接着 ARC动作进行三相一次重合闸，如线路故障是暂时性的，则重合成功，分不清是邸一回线路发生过故障，如故障是持续性的，则ARC后线路所有保护均恢复原有整定时限，利用动作时限实现有选择性地切除故障。
微电网接人配电网后，可运行与从配电网吸收电能的负载状态，也可以运行于向配电网输送电能的电源状态，下面分别从微电网在处于负荷状态和电源状态时对三相一次重合闸装置的影响进行分析。
2.1微电网运行于负载状态
当MG处于负载状态时将从配电网吸收功率，势必会对线路的前加速保护造成影响。如果MG的容量较小时，其负荷电流不会使得保护动作，前加速保护的整定值仍然适用，不会误动作。但是当微电网的容量较大时，即使在正常情况下，MG也会从电网吸收较大功率的电能，导致接人点上游的线路过负荷，如图1的2WL线路，当过载严重时，可能造成流经保护2的过负荷电流达到保护动作值，使前加速保护误动作，造成大面积的停电事故。
2.2MG处于电源状态
当MG处于电源状态接入配电线路后，配电线路从单侧电源辐射型网络变成双侧电源供电网络，这使得网络潮流发生变化，给重合闸带来较大的影响。
2.2.1害数障为辞时故障时
在传统配电网结构下，故障线路被迅速断开后，故障点电弧即自行熄灭，周围介质的绝缘强度重新恢复，这时重合闻间动作，就能够
3WL
图1配电装置网络图
基金资助项目：湖南水利水电职业技术学院科学研究项日，课题编号：KY1303。作者简介：杨思新(1983一),女，湖南长沙人,本科，讲师，研究方向：电气工程。
4WL
