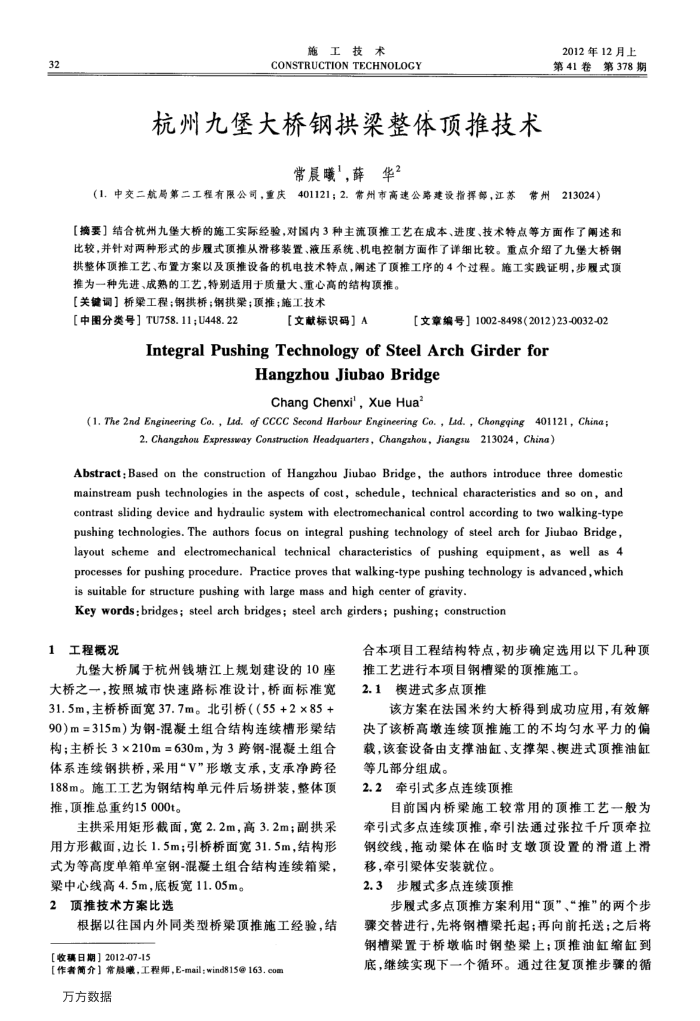

32
施工技术
CONSTRUCTION TECHNOLOCY
杭州九堡大桥钢拱梁整体顶推技术
常晨曦"，薛华2
2012年12月上第41卷第378期
（1.中交二航局第二工程有限公司，重庆401121；2.常州市高速公路建设指挥部，江苏
本常州213024）
【摘要】结合杭州九堡大桥的施工实际经验，对国内3种主流顶推工艺在成本、进度、技术特点等方面作了阐述和比较，并针对两种形式的步履式顶推从滑移装置、液压系统、机电控制方面作了详细比较。重点介绍了九堡大桥钢拱整体顶推工艺、布置方案以及顶推设备的机电技术特点，闹述了顶推工序的4个过程。施工实践证明，步履式顶
推为一种先进、成熟的工艺，特别适用于质量大、重心高的结构顶推。【关键调】桥梁工程；钢拱桥；钢拱架；顶推；施工技术
【中图分类号】TU758.11;U448.22
【文献标识码】A
[文章编号］1002-8498(2012)23-0032-02
IntegralPushingTechnologyofSteelArchGirderfor
HangzhouJiubaoBridge Chang Chenxi',Xue Hua
(1. The 2nd Engineering Co. , Lid. of CCCC Second Harbour Engineering Co. , Lid. , Chongqing 401121, Ching;
2. Changzhou Expressway Construction Headquarters, Changzhou, Jiangsu 213024, China)
Abstract:Based on the construction of Hangzhou Jiubao Bridge, the authors introduce three domestic mainstream push technologies in the aspects of cost, schedule, technical characteristics and so on, and contrast sliding device and hydraulic system with electromechanical control according to two walking-type pushing technologies. The authors focus on integral pushing technology of steel arch for Jiubao Bridge, layout scheme and electromechanical technical characteristics of pushing equipment, as well as 4 processes for pushing procedure. Practice proves that walking-type pushing technology is advanced,which is suitable for structure pushing with large mass and high center of gravity.
Key words:bridges; steel arch bridges; steel arch girders; pushing; construction
1工程概况
九堡大桥属于杭州钱塘江上规划建设的10座大桥之一，按照城市快速路标准设计，桥面标准宽 31.5m，主桥桥面宽37.7m。北引桥（（55+2×85+ 90)m=315m）为钢-混凝土组合结构连续槽形梁结构；主桥长3×210m=630m，为3跨锅-混凝土组合体系连续钢拱桥，采用“V”形墩支承，支承净跨径 188m。施工工艺为钢结构单元件后场拼装，整体顶推，项推总重约15000t。
主拱采用矩形截面，宽2.2m，高3.2m；副拱采用方形截面，边长1.5m；引桥桥面宽31.5m，结构形式为等高度单箱单室钢-混凝土组合结构连续箱梁，
梁中心线高4.5m，底板宽11.05m。 2顶推技术方案比选
根据以往国内外同类型桥梁顶推施工经验，结【收稿日期】2012-07-15
[作者简介］常般曦，工程师，E-mail;wind815@163.com 万方数据
合本项目工程结构特点，初步确定选用以下儿种项
推工艺进行本项目钢槽梁的顶推施工。 2.1模进式多点顶推
该方案在法国米约大桥得到成功应用，有效解决了该桥高墩连续顶推施工的不均勾水平力的偏载，该套设备由支撑油缸、支撑架、楔进式顶推油缸等几部分组成。
2.2牵引式多点连续项推
目前国内桥梁施工较常用的顶推工艺一般为牵引式多点连续顶推，牵引法通过张拉千斤顶牵拉钢绞线，拖动梁体在临时支墩项设置的滑道上滑移，牵引梁体安装就位。
2.3步履式多点连续顶推
步履式多点顶推方案利用“顶”、“推”的两个步
赚交替进行，先将钢错巢托起；再向前托送；之后将钢槽染置于桥墩临时钢垫染上：顶推油缸缩缸到底，继续实现下一个循环。通过往复顶推步骤的循
