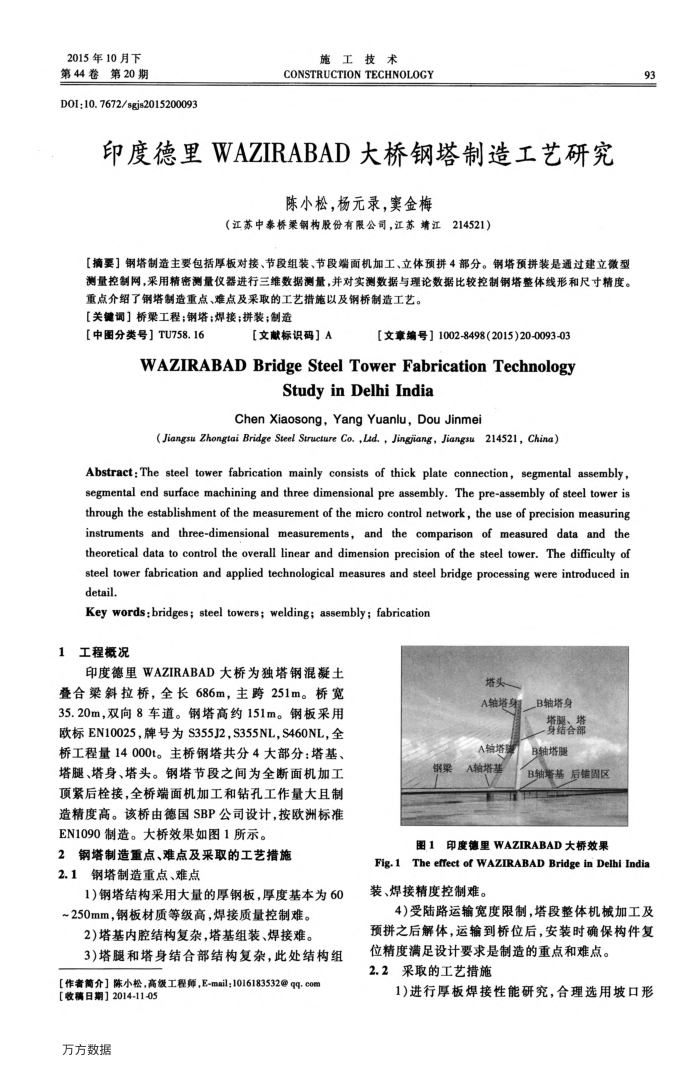

2015年10月下第44卷第20期
D0I:10. 7672/sgjs2015200093
施工技术
CONSTRUCTIONTECHNOLOGY
印度德里WAZIRABAD大桥钢塔制造工艺研究
陈小松，杨元录，窦金梅
（江苏中泰桥梁钢构股份有限公司，江苏靖江214521）
【摘要】钢塔制造主要包括厚板对接、节段组装、节段端面机加工、立体预拼4部分。钢塔预拼装是通过建立微型测量控制网，采用精密测量仪器进行三维数据测量，并对实测数据与理论数据比较控制钢塔整体线形和尺寸精度。
重点介绍了钢塔制造重点、难点及采取的工艺措施以及钢桥制造工艺。【关键调】桥梁工程；钢塔；焊接；拼装；制造
[中图分类号】TU758.16
【文献标识码】A
【文章编号】1002-8498(2015)20-0093-03
WAZIRABAD Bridge Steel Tower Fabrication Technology
Study in Delhi India
ChenXiaosong,YangYuanlu,DouJinmei
(Jiangsu Zhongtai Bridge Steel Structure Co.,Lad.,Jingjiang，Jiangsu214521,China)
Abstract:The steel tower fabrication mainly consists of thick plate connection, segmental assembly segmental end surface machining and three dimensional pre assembly. The pre-assembly of steel tower is through the establishment of the measurement of the micro control network, the use of precision measuring instruments and three-dimensional measurements, and the comparison of measured data and the theoretical data to control the overall linear and dimension precision of the steel tower. The difficulty of oassaaasesaeaeaoeeaa detail.
Key words:bridges; steel towers; welding; assembly; fabrication 1工程概况
印度德里WAZIRABAD大桥为独塔钢混凝土叠合梁斜拉桥，全长686m，主跨251m。桥宽 35.20m，双向8车道。钢塔高约151m。钢板采用欧标EN10025，牌号为S355J2，S355NL，S460NL，全桥工程量14000t。主桥钢塔共分4大部分：塔基、塔腿、塔身、塔头。钢塔节段之间为全断面机加工顶紧后栓接，全桥端面机加工和钻孔工作量大且制造精度高。该桥由德国SBP公司设计，按欧洲标准 EN1090制造。大桥效果如图1所示。
2钢塔制造重点、难点及采取的工艺措施 2.1钢塔制造重点、难点
1)钢塔结构采用大量的厚钢板，厚度基本为60 ~250mm，钢板材质等级高，焊接质量控制难。
2)塔基内腔结构复杂，塔基组装、焊接难。
3)塔腿和塔身结合部结构复杂，此处结构组【作者简介】陈小松，高级工程师，E-mail；1016183532@qq.com
[收稿日期】2014-11-05 万方数据
塔头
A轴增身 A轴塔膜
钢梁A轴塔基
_B轴塔身一尊器合 B轴塔腿
B轴塔基后错固区
图1印度德里WAZIRABAD大桥效果
93
Fig.1 The effect of WAZIRABAD Bridge in Delhi India 装、焊接精度控制难。
4)受陆路运输宽度限制，塔段整体机械加工及预拼之后解体，运输到桥位后，安装时确保构件复
位精度满足设计要求是制造的重点和难点。 2.2采取的工艺措施
1)进行厚板焊接性能研究，合理选用坡口形
