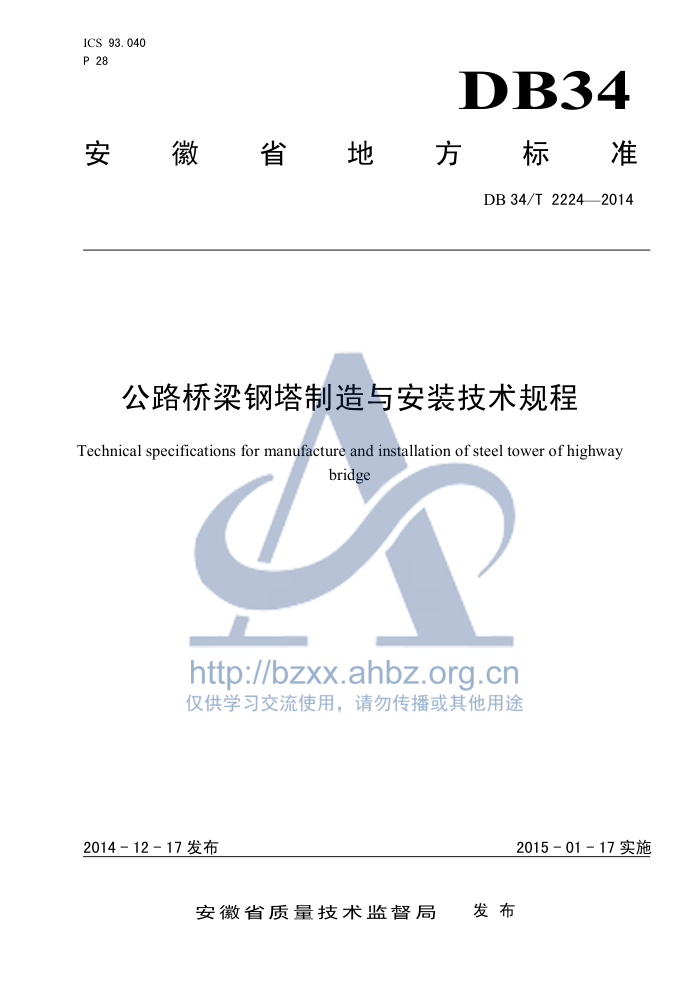

ICS 93.040 P 28
DB34
安徽省地 國方時 電标准
DB34/T22242014
公路桥梁钢塔制造与安装技术规程
Technical specifications for manufacture and installation of steel tower of highway
bridge
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途
2014-12-17发布
2015-01-17实施
发布
安徽省质量技术监督局 http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 DB34/T 22242014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由安徽省交通运输厅提出并归口。 本标准起草单位：安徽省交通建设工程质量监督局、中铁宝桥集团有限公司、江苏中泰桥梁钢构
股份有限公司、安徽省高速公路控股集团公司、安徽省交通规划设计研究总院股份有限公司、中铁大桥局集团有限公司、中交第二公路工程局有限公司。
本标准主要起草人：殷治宁、李军平、卡国炎、刘志刚、马增岗、吴义龙、殷永高、徐宏光、孙敦华、张保德、刘俊、杨敏、魏文江、欧阳祖亮、杨元录、李硕。
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 DB34/T22242014
引言
随着安徽省经济建设的发展，公路桥梁使用钢结构日益增多，特别在大跨径桥梁上得到广泛应用。 目前，《公路工程质量检验评定标准第一册土建工程》（JTGF80/1一2004）关于钢结构制造与安装工程质量指标及标准不能满足质量管理的需要。
为进一步加强安徽省公路桥梁钢结构制造与安装工程质量管理，统一钢结构制造与安装工程质量检验标准和评定方法，规范公路桥梁钢结构制造与安装工程质量控制指标和标准，促进施工单位、监理单位对关键工序或分项工程的施工质量是否合格进行检查判定，作为建设单位、政府质量监督部门对公路建设项目中桥梁钢结构制造和安装工程质量检验和等级评定的依据
针对此情况，在总结安徽省安庆长江公路大桥、马鞍山长江公路大桥及国内部分公路桥梁钢结构制造与安装质量管理经验的基础上，吸收了其成熟的技术和工艺，并结合安徽省公路桥梁钢结构工程施工实际，制定本标准。
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途
II DB34/T22242014
公路桥梁钢塔制造与安装技术规程
1范围
本标准规定了公路桥梁钢塔制造和安装规范的术语和定义、一般要求、材料和材料管理、零件制造、 组装、焊接、焊接检验、矫正、机加工、预拼装、表面清理和涂装、节段验收、包装、存放与运输、节段安装、高强度螺栓管理、施工以及安全文明施工与环保。
本标准适用于公路桥梁钢塔制造和安装。也适用于钢塔节段及辅助设施的工厂制造、工地安装连接的质量验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 226 6钢的低倍组织及缺陷酸蚀检验法 GB/T714桥梁用结构钢 GB/T1031-2009产品几何技术规范（GPS）表面结构轮廓法表面粗糙度参数及其数值 GB/T1228 钢结构用高强度大六角头螺栓 GB/T 1229 钢结构用高强度大六角螺母 GB/T 1230 钢结构用高强度垫圈 GB/T1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T 1591 低合金高强度结构钢 GB/T 2650 焊接接头冲击试验方法 GB/T 2651 焊接接头拉伸试验方法 GB/T 2652 焊缝及熔敷金属拉伸试验方法 GB/T 2653 焊接接头弯曲试验方法 GB/T2654 焊接接头硬度试验方法 GB/T 3323 GB/T 4956 GB/T5210 色漆和清漆拉开法附着力试验 GB/T 6463 金属和其它无机覆盖层厚度测量方法评述 GB/T8923.1-2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材
金属想量接我包线租.ahbz.org.cn 微使学技漫使学层别摧鼓其他用途
表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9286色漆和清漆漆膜的划格试验 GB/T10433 电弧螺柱焊用圆柱头焊钉 GB/T11345焊缝无损检测超声检测技术、检测等级和评定 GB/T13288.2涂覆涂料前钢材表面处理喷射清理后的钢材表面粗糙度特性第2部分：磨料喷射
清理后钢材表面粗糙度等级的测定方法比较样块法
GB/T14977热轧钢板表面质量的一般要求
1
