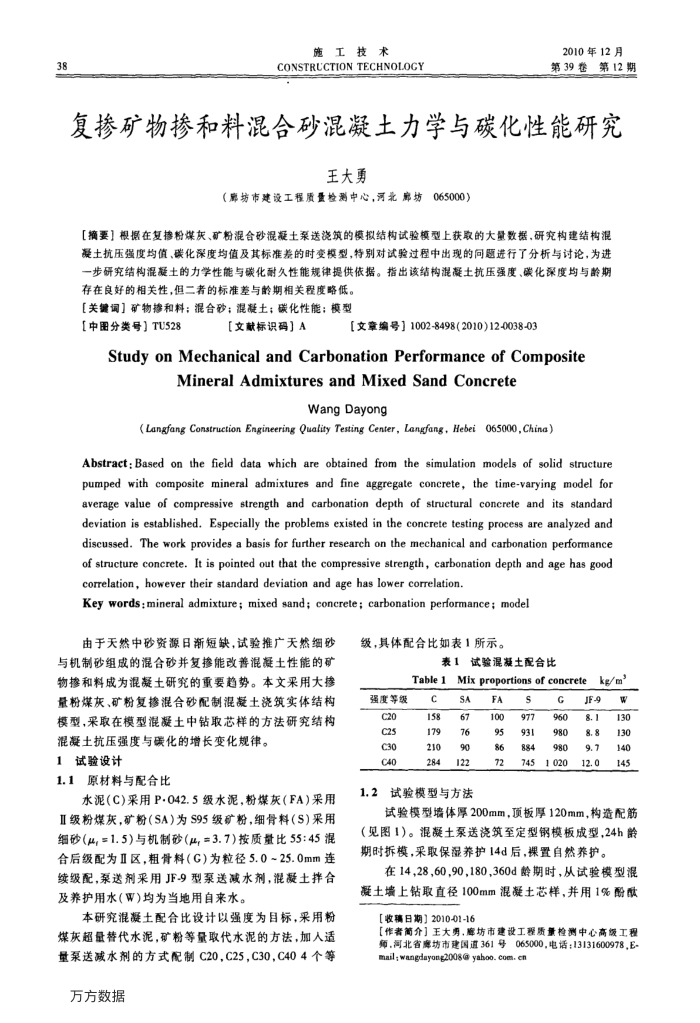

38
工技术施
CONSTRLCTION TECHNOLOCY
2010年12月第39卷第12期
复掺矿物掺和料混合砂混凝土力学与碳化性能研究
王大勇
（廊坊市建设工程质量检测中心，河北廊坊
（000S90
【摘要】根据在复掺粉煤灰、矿粉混合砂混凝土泵送瓷筑的模拟结构试验模型上获取的大量数据，研究构建结构混凝土抗压强度均值、碳化深度均值及其标准差的时变模型，特别对试验过程中出现的问题进行了分析与讨论，为进一步研究结构混凝土的力学性能与碳化耐久性能规律提供依据。指出该结构混凝土抗压强度、碳化深度均与龄期
存在良好的相关性，但二者的标准差与龄期相关程度略低。【关键词】矿物掺和料；混合砂；混凝土；碳化性能；模型
[中图分类号】TU528
【文献标识码】A
【文章编号】1002-8498(2010)12-0038-03
StudyonMechanicalandCarbonationPerformanceofComposite
Mineral Admixtures and Mixed Sand Concrete
Wang Dayong
(Langfang Construction Engineering Quality Testing Center, Lengfang, Hebei 065000, China)
Abstract: Based on the field data which are obtained from the simulation models of solid structure pumped with composite mineral admixtures and fine aggregate concrete, the time-varying model for average value of compressive strength and carbonation depth of structural concrete and its standard deviation is established. Especially the problems existed in the concrete testing process are analyzed and discussed. The work provides a basis for further research on the mechanical and carbonation performance of structure concrete. It is pointed out that the compressive strength, carbonation depth and age has good correlation, however their standard deviation and age has lower correlation.
Key words:mineral admixture; mixed sand; concrete; carbonation performance; model
由于天然中砂资源日渐短缺，试验推广天然细砂
与机制砂组成的混合砂并复掺能改善混凝土性能的矿物掺和料成为混凝土研究的重要趋势。本文采用大掺量粉煤灰、矿粉复掺混合砂配制混凝土浇筑实体结构模型，采取在模型混凝土中钻取芯样的方法研究结构混凝土抗压强度与碳化的增长变化规律。
试验设计 1
1.1
原材料与配合比
水泥(C)采用P.042.5级水泥，粉煤灰(FA）采用
Ⅱ级粉煤灰矿粉(SA)为S95级矿粉，细骨料（S)采用细砂（μ，=1.5）与机制砂（μ，=3.7）按质量比55:45混合后级配为Ⅱ区，粗骨料（G）为粒径5.0~25.0mm连续级配，泵送剂采用JF-9型泵送减水剂，混凝土拌合及养护用水（W)均为当地用自来水。
本研究混凝土配合比设计以强度为目标，采用粉煤灰超量替代水泥，矿粉等量取代水泥的方法，加人适量泵送减水剂的方式配制C20，C25，C30，C404个等
万方数据
级，具体配合比如表1所示。
表1
Table1
强度等级 C20 C25 O C40
c 158 651 210 284
试验混凝土配合比
Mix proportions of concrete
SA 67 76 90 122
试验模型与方法 1.2
FA 100 95 86 72
s 977 156 884 745
C 960 980 980 1 020
kg/m
JF-9 8.1 8.8 9.7 12.0
w 130 130 140 145
试验模型墙体厚200mm，顶板厚120mm，构造配筋（见图1）。混凝土泵送瓷筑至定型钢模板成型，24h龄期时拆模，采取保湿养护14d后，课置自然养护。
在14,28,60,90，180,360d龄期时，从试验模型混凝土墙上钻取直径100mm混凝土芯样，并用1%酚酸[收稿日期】2010-01-16
【作者简介】王大勇，廊坊市建设工程质量检测中心高级工程师，河北省摩坊市建国道361号065000，电话：13131600978，E-mail ; wangdayong2008@ yahoo.comt. cn
