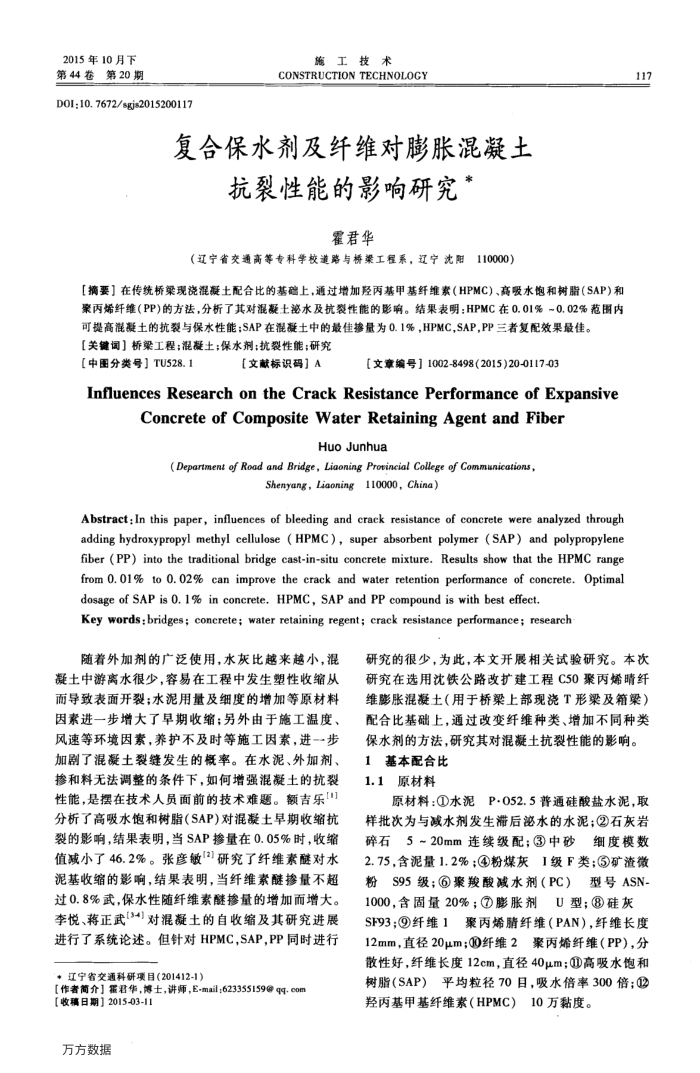

2015年10月下第44卷第20期
DOI:10.7672/sgjs2015200117
施工技术
CONSTRUCTION TECHNOLOGY
复合保水剂及纤维对膨胀混凝土
抗裂性能的影响研究*
霍君华
（辽宁省交通高等专科学校道路与桥梁工程系，辽宁沈阳110000）
【摘要】在传统桥梁现浇混凝土配合比的基础上，通过增加羟丙基甲基纤维素（HPMC）、高吸水饱和树脂（SAP和聚丙烯纤维（PP)的方法，分析了其对混凝土泌水及抗裂性能的影响。结果表明：HPMC在0.01%~0.02%范图内
可提高混凝土的抗裂与保水性能;SAP在混凝土中的最佳掺量为0.1%，HPMC,SAP,PP三者复配效果最佳。【关键词】桥梁工程；混凝土；保水剂；抗裂性能；研究
【中图分类号】TU528.1
【文献标识码］A
[文章编号】1002-8498(2015)20-0117-03
Influences Research on the Crack Resistance Performance of Expansive
ConcreteofCompositeWaterRetainingAgentandFiber
Huo Junhua
(Department of Road and Bridge, Ligoning Prorincial College of Commanications,
Shenyang, Liaoning 110000, China)
Abstract:In this paper, influences of bleeding and crack resistance of concrete were analyzed through adding hydroxypropyl methyl cellulose (HPMC), super absorbent polymer (SAP) and polypropylene fiber (PP) into the traditional bridge cast-in-situ concrete mixture. Results show that the HPMC range from 0.01% to 0.02% can improve the crack and water retention performance of concrete.Optimal dosage of SAP is O.1% in concrete, HPMC, SAP and PP compound is with best effect.
Key words:bridges; concrete; water retaining regent; crack resistance performance; research
随着外加剂的广泛使用，水灰比越来越小，混凝土中游离水很少，容易在工程中发生塑性收缩从而导致表面开裂；水泥用量及细度的增加等原材料因素进一步增大了早期收缩；另外由于施工温度、风速等环境因素，养护不及时等施工因素，进步加剧了混凝土裂缝发生的概率。在水泥、外加剂、掺和料无法调整的条件下，如何增强混凝土的抗裂性能，是摆在技术人员面前的技术难题。额吉乐["] 分析了高吸水饱和树脂(SAP)对混凝土早期收缩抗裂的影响，结果表明，当SAP掺量在0.05%时，收缩值减小了46.2%。张彦敏[2]研究了纤维素醛对水泥基收缩的影响，结果表明，当纤维素醚掺量不超过0.8%武，保水性随纤维素醚掺量的增加而增大。李悦、蒋正武[34]对混凝土的自收缩及其研究进展进行了系统论述。但针对HPMC,SAP,PP同时进行
·辽宁省交通科研项目（201412-1）
[作者简介］霍君华，博士，讲师，E-mail：623355159@qq.com
【收稿日期】2015-03-11 万方数据
117
研究的很少，为此，本文开展相关试验研究。本次研究在选用沈铁公路改扩建工程C50聚丙烯晴纤维膨胀混凝土（用于桥梁上部现浇T形梁及箱梁）配合比基础上，通过改变纤维种类、增加不同种类保水剂的方法，研究其对混凝土抗裂性能的影响。
基本配合比 1
1.1原材料
原材料：①水泥P052.5普通硅酸盐水泥，取样批次为与减水剂发生滞后泌水的水泥；②石灰岩碎石5~20mm连续级配；③中砂
细度模数
2.75，含泥量1.2%；④粉煤灰I级F类；③矿渣微粉S95级；聚羧酸减水剂（PC）
型号ASN
1000，含固量20%；④膨胀剂
U型；硅灰
SF93；纤维1聚丙烯腈纤维（PAN），纤维长度 12mm，直径20um;纤维2案丙烯纤维（PP），分散性好，纤维长度12cm，直径40μm；①高吸水饱和树脂（SAP）平均粒径70目，吸水倍率300倍；羟丙基甲基纤维素（HPMC)）
）10万黏度。
