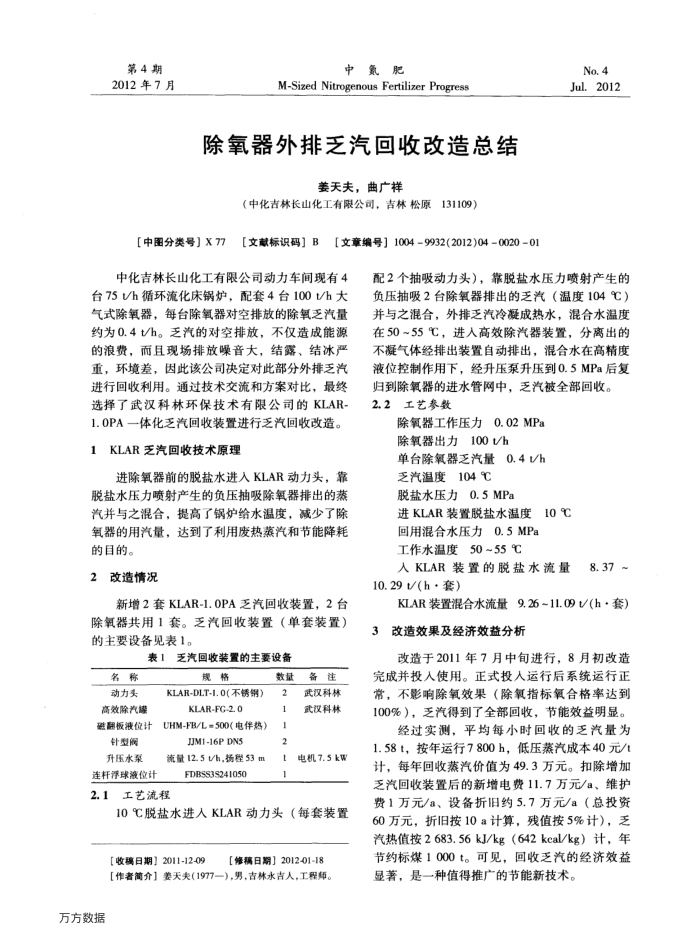

除氧器外排乏汽回收改造总结
姜天夫，曲广祥
（中化吉林长山化工有限公司，吉林松原131109）
【中图分类号】X77
【文献标识码】B【文章编号】1004-9932(2012)04-0020-01
中化吉林长山化工有限公司动力车间现有4 台75Vh循环流化床锅炉，配套4台100h大气式除氧器，每台除氧器对空排放的除氧乏汽量约为04h。乏汽的对空排放，不仅造成能源的浪费，而且现场排放噪音大，结露、结冰严重，环境差，因此该公司决定对此部分外排乏汽进行回收利用。通过技术交流和方案对比，最终选择了武汉科林环保技术有限公司的KLAR 1.0PA一体化乏汽回收装置进行乏汽回收改造。
1KLAR乏汽回收技术原理
进除氧器前的脱盐水进入KLAR动力头，靠脱盐水压力喷射产生的负压抽吸除氧器排出的蒸汽并与之混合，提高了锅炉给水温度，减少了除氧器的用汽量，达到了利用废热蒸汽和节能降耗的目的。
2改造情况
新增2套KLAR-1.0PA乏汽回收装置，2台除氧器共用1套。乏汽回收装置（单套装置）的主要设备见表1。
表1乏汽回收装置的主要设备
名称动力头高效除汽罐磁翻板液位计针型阔升压水泵
连杆浮球波位计
规格
KLAR-DLT-1.0(不锈铜)
KLAR-FG-2. 0
UHM-FB/L=500(电伴热）
JJM1-16P DN5
流量12.5Vh，拐程53m
FDBSS3S241050
2.1工艺流程
数量 2 1
2
备注武汉科林武汉科林
t电机7.5kW 1
10℃脱盐水进入KLAR动力头（每套装置
【收稿日期】2011-12-09
【修稿日期】2012-01-18
[作者简介】姜天夫(1977一），男，吉林永吉人，工程师。
万方数据
No.4 Jul.2012
配2个抽吸动力头），靠脱盐水压力喷射产生的负压抽吸2台除氧器排出的乏汽（温度104℃）并与之混合，外排乏汽冷凝成热水，混合水温度在50~55℃，进人高效除汽器装置，分离出的不凝气体经排出装置自动排出，混合水在高精度液位控制作用下，经升压泵升压到0.5MPa后复
归到除氧器的进水管网中，乏汽被全部回收。 2.2工艺参数
除氧器工作压力0.02MPa
除氧器出力100Vh 单台除氧器乏汽量
0.4Vh
乏汽温度104℃
脱盐水压力0.5MPa 进KLAR装置脱盐水温度
10℃
回用混合水压力0.5MPa 工作水温度50~55℃
入KLAR装置的脱盐水流量 10.29 V(h·套)
8.37
KLAR装置混合水流量9.26~11.09V(h·套)
改造效果及经济效益分析 3
改造于2011年7月中旬进行，8月初改造完成并投入使用。正式投入运行后系统运行正常，不影响除氧效果（除氧指标氧合格率达到 100%），乏汽得到了全部回收，节能效益明显。
经过实测，平均每小时回收的乏汽量为 1.58t，按年运行7800h，低压蒸汽成本40元/t 计，每年回收蒸汽价值为49.3万元。扣除增加乏汽回收装置后的新增电费11.7万元/a、维护费1万元/a、设备折旧约5.7万元/a（总投资 60万元，折旧按10a计算，残值按5%计），乏汽热值按2683.56kJ/kg（642kcal/kg）计，年节约标煤1000t。可见，回收乏汽的经济效益显著，是一种值得推广的节能新技术。
