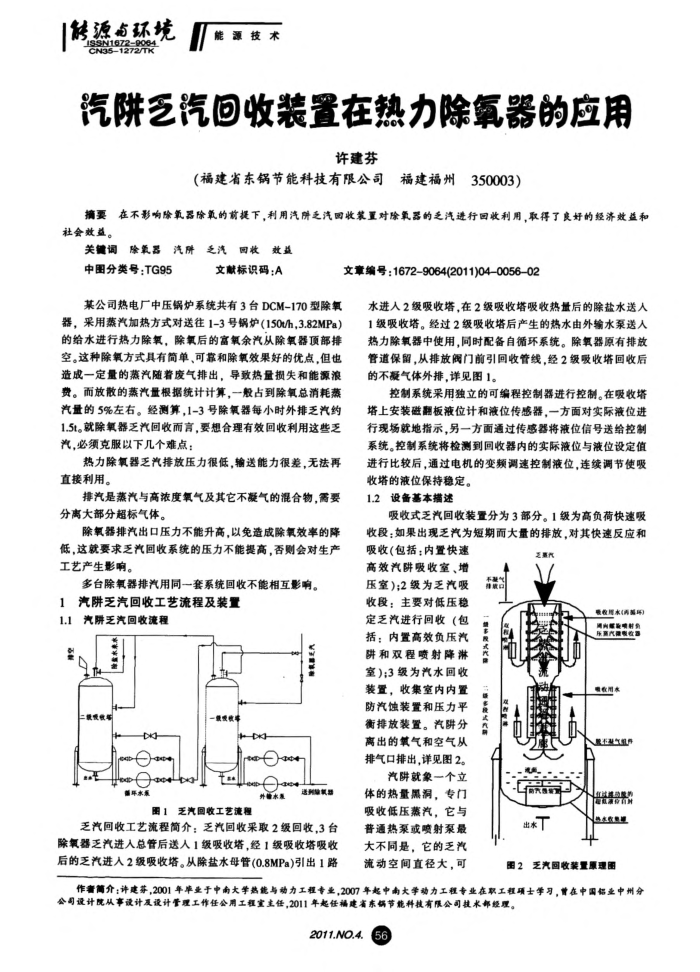

汽阱乏汽回收装置在热力除氧器的应用
许建芬
（福建省东锅节能科技有限公司
福建福州
350003）
摘要在不影响除氧器除氧的前提下，利用汽所乏汽回收装置对除氧器的乏汽进行圆收利用，取得了良好的经济效益和社会效益。
关键调除氧器汽屏乏汽回妆效益
中图分类号：TG95
某公司热电厂中压锅炉系统共有3台DCM-170型除氧器，采用蒸汽加热方式对送往1-3号锅炉（150t/h，3.82MPa）的给水进行热力除氧，除氧后的富氧余汽从除氧器顶部排空。这种除氧方式具有简单、可靠和除氧效果好的优点，但也造成一定量的蒸汽随着废气排出，导致热量损失和能源浪费。而放散的蒸汽量根据统计计算，一般占到除氧总消耗蒸汽量的5%左右。经测算，1-3号除氧器每小时外排乏汽约 1.5t。就除氧器乏汽回收而言，要想合理有效回收利用这些乏汽，必须克服以下几个难点：
热力除氧器乏汽排放压力很低，输送能力很差，无法再直接利用。
排汽是蒸汽与高浓度氧气及其它不凝气的混合物，需要分离大部分超标气体。
除氧器排汽出口压力不能升高，以免造成除氧效率的降低，这就要求乏汽回收系统的压力不能提高，否则会对生产工艺产生影响。
多台除氧器排汽用同一套系统回收不能相互影响。
1汽阱乏汽回收工艺流程及装置 1.1汽阱乏汽回收流程
盐水来水
年水泵
一蒙设微车
图1乏汽园收工艺流程
外管水面
除氧器光气送款
乏汽回收工艺流程简介：乏汽回收采取2级回收，3台除氧器乏汽进人总管后送人1级吸收塔，经1级吸收塔吸收后的乏汽进人2级吸收塔。从除盐水母管(0.8MPa)引出1路
文献标识码：A
文章编号：1672-9064(2011)04-0056-02
水进人2级吸收塔，在2级吸收塔吸收热量后的除盐水送人 1级吸收塔。经过2级吸收塔后产生的热水由外输水泵送人热力除氧器中使用，同时配备自循环系统。除氧器原有排放管道保留，从排放阀门前引回收管线，经2级吸收塔回收后的不凝气体外排，详见图1。
控制系统采用独立的可编程控制器进行控制。在吸收塔塔上安装磁翻板液位计和液位传感器，一方面对实际液位进行现场就地指示，另一方面通过传感器将液位信号送给控制系统。控制系统将检测到回收器内的实际液位与液位设定值进行比较后，通过电机的变频调速控制液位，连续调节使吸
收塔的液位保持稳定。 1.2设备基本描述
吸收式乏汽回收装置分为3部分。1级为高负荷快速吸收段；如果出现乏汽为短期面大量的排放，对其快速反应和
吸收（包括：内置快速高效汽吸收室、增压室);2级为乏汽吸收段：主要对低压稳定乏汽进行回收（包括：内置高效负压汽阱和双程喷射降淋室);3级为汽水回收装置，收集室内内置防汽蚀装置和压力平衡排放装置。汽阱分离出的策气和空气从排气口排出，详见图2。
汽阱就象一个立体的热量黑润，专门吸收低压蒸汽，它与普通热泵或喷射泵最大不同是，它的乏汽流动空间直径大，可
4 香装台限水代院领学技业心 ca
之蓝气
最收挥水(西器环）活为就业#材代监教社您
服收用 W 新敏激护管
出下
热光欢费递
图2乏汽回收装量原理图
作奢简介；许建芬，2001年库业于中南大学热能与动力工程专业，2007年起中南大学动力工程专业在职工程项士学习，管在中国铝业中州分公司设计院从事设计及设计管理工作任公用工程室主任，2011年起任福建省东锡节能科技有限公司接术部经理。
