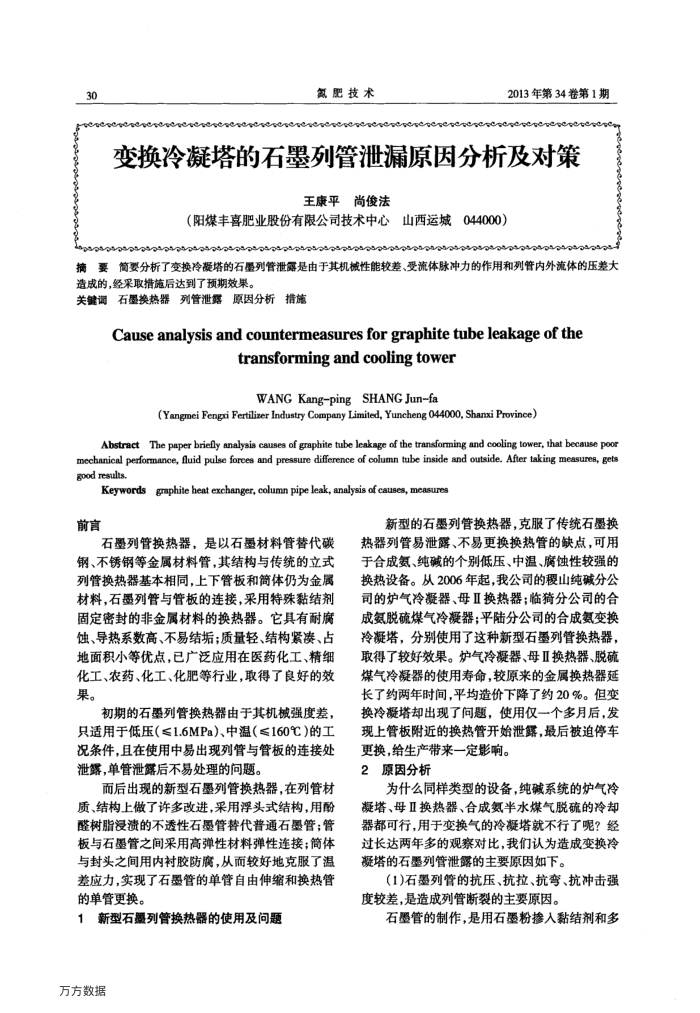

氮肥技术
2013年第34卷第1期
变换冷凝塔的石墨列管泄漏原因分析及对策
王康平尚俊法
（阳煤丰喜肥业股份有限公司技术中心
044000）
山西运城
摘要简要分析了变换冷凝塔的石墨列管泄露是由于其机械性能较差、受流体脉冲力的作用和列管内外流体的压差大造成的，经采取措施后达到了预期效果。
关键调石墨换热器列管泄露原因分析措施
Causeanalysisandcountermeasuresforgraphitetubeleakageofthe
transformingandcoolingtower WANG Kang-pingSHANG Jun-fa
(Yangmei Fengri Fertilizer Industry Company Limited, Yuncheng 044000, Shanxi Province)
AbstractThe paper brielly analysiscauses of graphite tube leakage of the transfoming and cooling tower, that because poor mechanical performance, fluid pulse forces and pressure difference of column tube inside and outside. After taking measures, gets good results.
Keywordsgraphite heat exchanger, column pipe leak, analysis of causes, measures
前言
石墨列管换热器，是以石墨材料管替代碳钢、不锈钢等金属材料管，其结构与传统的立式列管换热器基本相同，上下管板和筒体仍为金属材料，石墨列管与管板的连接，采用特殊黏结剂固定密封的非金属材料的换热器。它具有耐腐蚀、导热系数高、不易结垢：质量轻、结构紧漆、占地面积小等优点，已产泛应用在医药化工、精细化工、农药、化工、化肥等行业，取得了良好的效果。
初期的石墨列管换热器由于其机械强度差，只适用于低压（≤1.6MPa）、中温（≤160℃）的工况条件，且在使用中易出现列管与管板的连接处泄露，单管泄露后不易处理的问题。
而后出现的新型石墨列管换热器，在列管材质、结构上做了许多改进，采用浮头式结构，用酚醛树脂浸溃的不透性石墨管替代普通石墨管；管板与石墨管之间采用高弹性材料弹性连接；简体与封头之间用内衬胶防腐，从而较好地克服了温差应力，实现了石墨管的单管自由伸缩和换热管的单管更换。
新型石墨列管换热器的使用及问题
万方数据
新型的石墨列管换热器，克服了传统石墨换热器列管易泄露、不易更换换热管的缺点，可用于合成氨、纯碱的个别低压、中温、腐蚀性较强的换热设备。从2006年起，我公司的稷山纯碱分公司的炉气冷凝器、母Ⅱ换热器；临猗分公司的合成氢脱硫煤气冷凝器：平陆分公司的合成氨变换冷凝塔，分别使用了这种新型石墨列管换热器，取得了较好效果。炉气冷凝器、母Ⅱ换热器、脱硫煤气冷凝器的使用寿命，较原来的金属换热器长了约两年时间，平均造价下降了约20%。但变换冷凝塔却出现了间题，使用仅一个多月后，发现上管板附近的换热管开始泄露，最后被迫停车
更换，给生产带来一定影响。 2原因分析
为什么同样类型的设备，纯碱系统的炉气冷凝塔、母Ⅱ换热器、合成氨半水煤气脱硫的冷却器都可行，用于变换气的冷凝塔就不行了呢？经过长达两年多的观察对比，我们认为造成变换冷凝塔的石墨列管泄露的主要原因如下。
(1)石墨列管的抗压、抗拉、抗弯、抗冲击强度较差，是造成列管断裂的主要原因。
石墨管的制作，是用石墨粉掺入黏结剂和多
