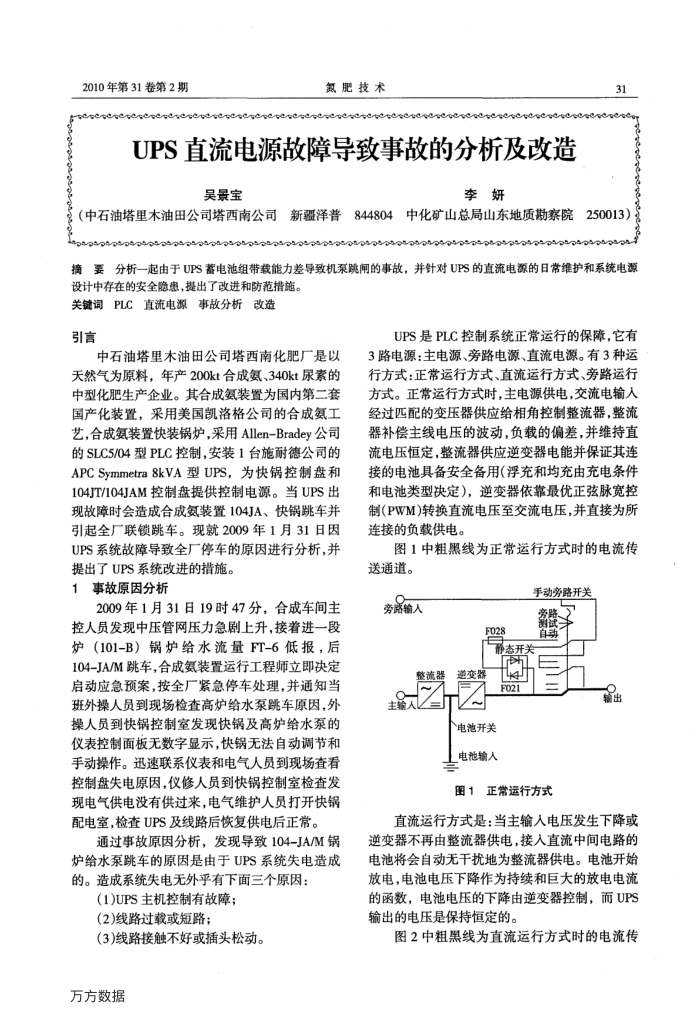

2010年第31卷第2期
ceeeeeeeeeeeeetee
氮肥技术
UPS直流电源故障导致事故的分析及改造
吴景宝
李妍
31
（中石油塔里木油田公司塔西南公司新疆泽普844804中化矿山总局山东地质勘察院
250013）
摘要分析一起由于UPS蓄电池组带载能力差导致机泵跳闸的事故，并针对UPS的直流电源的日常维护和系统电源
设计中存在的安全隐患，提出了改进和防范措施。关键词PLC直流电源事故分析改造
引言
中石油塔里木油田公司塔西南化肥厂是以
天然气为原料，年产200kt合成氨、340kt尿素的中型化肥生产企业。其合成氨装置为国内第二套国产化装置，采用美国凯洛格公司的合成氨工艺，合成氨装置快装锅炉，采用Allen-Bradey公司的SLC5/04型PLC控制，安装1台施耐德公司的 APCSymmetra8kVA型UPS，为快锅控制盘和 104JT/104JAM控制盘提供控制电源。当UPS出现故障时会造成合成氨装置104JA、快锅跳车并引起全厂联锁跳车。现就2009年1月31日因 UPS系统故障导致全厂停车的原因进行分析，并
提出了UPS系统改进的措施。 1事故原因分析
2009年1月31日19时47分，合成车间主控人员发现中压管网压力急剧上升，接着进一段炉（101-B）锅炉给水流量FT-6低报，后 104-JA/M跳车，合成氨装置运行工程师立即决定启动应急预案，按全厂紧急停车处理，并通知当班外操人员到现场检查高炉给水泵跳车原因，外操人员到快锅控制室发现快锅及高炉给水泵的仪表控制面板无数字显示，快锅无法自动调节和手动操作。迅速联系仪表和电气人员到现场查看控制盘失电原因，仪修人员到快控制室检查发现电气供电没有供过来，电气维护人员打开快锅配电室，检查UPS及线路后恢复供电后正常。
通过事故原因分析，发现导致104-JA/M锅炉给水泵跳车的原因是由于UPS系统失电造成的。造成系统失电无外乎有下面三个原因：
(1)UPS主机控制有故障：(2)线路过载或短路；
(3)线路接触不好或插头松动。万方数据
UPS是PLC控制系统正常运行的保障，它有 3路电源：主电源、旁路电源、直流电源。有3种运行方式：正常运行方式、直流运行方式、旁路运行方式。正常运行方式时，主电源供电，交流电输人经过匹配的变压器供应给相角控制整流器，整流器补偿主线电压的波动，负载的偏差，并维持直流电压恒定，整流器供应逆变器电能并保证其连接的电池具备安全备用（浮充和均充由充电条件和电池类型决定），逆变器依靠最优正弦脉宽控制(PWM)转换直流电压至交流电压，并直接为所连接的负载供电。
图1中粗黑线为正常运行方式时的电流传送通道。
手动务路开关
旁路输人
整流器
逆变器
F028
静态无
ZHZY
电池开关电池输人
302
旁路微
图1正常运行方式
直流运行方式是：当主输人电压发生下降或逆变器不再由整流器供电，接人直流中间电路的电池将会自动无干扰地为整流器供电。电池开始放电，电池电压下降作为持续和巨大的放电电流的函数，电池电压的下降由逆变器控制，而UPS 输出的电压是保持恒定的。
图2中粗黑线为直流运行方式时的电流传
