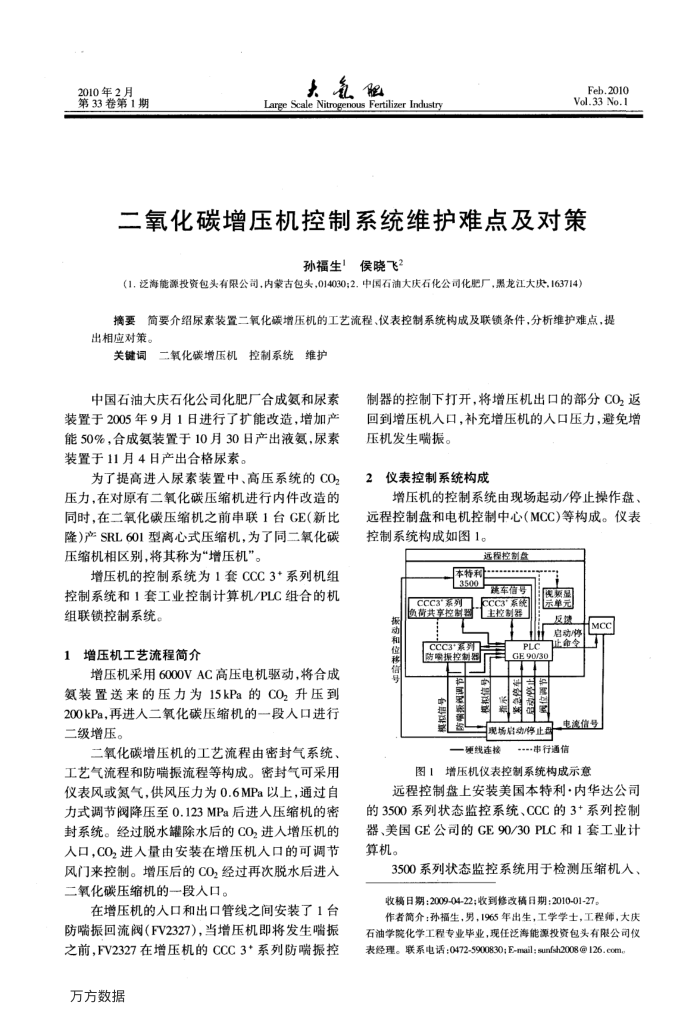

二氧化碳增压机控制系统维护难点及对策
孙福生！侯晓飞2
（1.泛海能源投资包头有限公司，内蒙古包头，014030;2.中国石油大庆石化公司化肥厂，黑龙江大庆，163714）
摘要简要介绍尿素装置二氧化碳增压机的工艺流程、仪表控制系统构成及联锁条件，分析维护难点，提出相应对策。
关键词二氧化碳增压机控制系统维护
中国石油大庆石化公司化肥广合成氨和尿素装置于2005年9月1日进行了扩能改造，增加产能50%，合成氨装置于10月30日产出液氨，尿素装置于11月4日产出合格尿素。
为了提高进入尿素装置中、高压系统的CO 压力，在对原有二氧化碳压缩机进行内件改造的同时，在二氧化碳压缩机之前串联1台GE（新比隆)产SRL601型离心式压缩机，为了同二氧化碳压缩机相区别，将其称为增压机”。
增压机的控制系统为1套CCC3*系列机组
控制系统和1套工业控制计算机/PLC组合的机组联锁控制系统。
1增压机工艺流程简介
增压机采用6000VAC高压电机驱动，将合成氨装置送来的压力为15kPa的CO2升压到 200kPa，再进人二氧化碳压缩机的一段人口进行二级增压。
二氧化碳增压机的工艺流程由密封气系统、工艺气流程和防喘振流程等构成。密封气可采用仪表风或氮气，供风压力为0.6MPa以上，通过自力式调节阀降压至0.123MPa后进人压缩机的密封系统。经过脱水罐除水后的CO，进入增压机的人口，CO进入量由安装在增压机人口的可调节风门来控制。增压后的CO,经过再次脱水后进人二氧化碳压缩机的一段人口。
在增压机的人口和出口管线之间安装了1台防嘴振回流阀（FV2327），当增压机即将发生嘴振之前，FV2327在增压机的CCC3*系列防喘振控
万方数据
制器的控制下打开，将增压机出口的部分CO返回到增压机人口，补充增压机的入口压力，避免增压机发生喘振。
2仪表控制系统构成
增压机的控制系统由现场起动/停止操作盘远程控制盘和电机控制中心(MCC)等构成。仪表控制系统构成如图1。
远程控制盘
本特利 3500
联车信号
CCC3"系列
FCC3系能
负营共享控制广主控制器院营座营盛站
CCC3*系列防喷摄控制器
虎题是原单元
反馈启动/停证命会
PLC GE90/30
MCC
电滤信号
现场启动/停止盘
硬线连接
·.·串行通信
图1增压机仪表控制系统构成示意
远程控制盘上安装美国本特利·内华达公司的3500系列状态监控系统、CCC的3+系列控制器、美国GE公司的GE90/30PLC和1套工业计算机。
3500系列状态监控系统用于检测压缩机人、收稿日期：2009-04-22；收到修改稿目期：2010-01-27。
