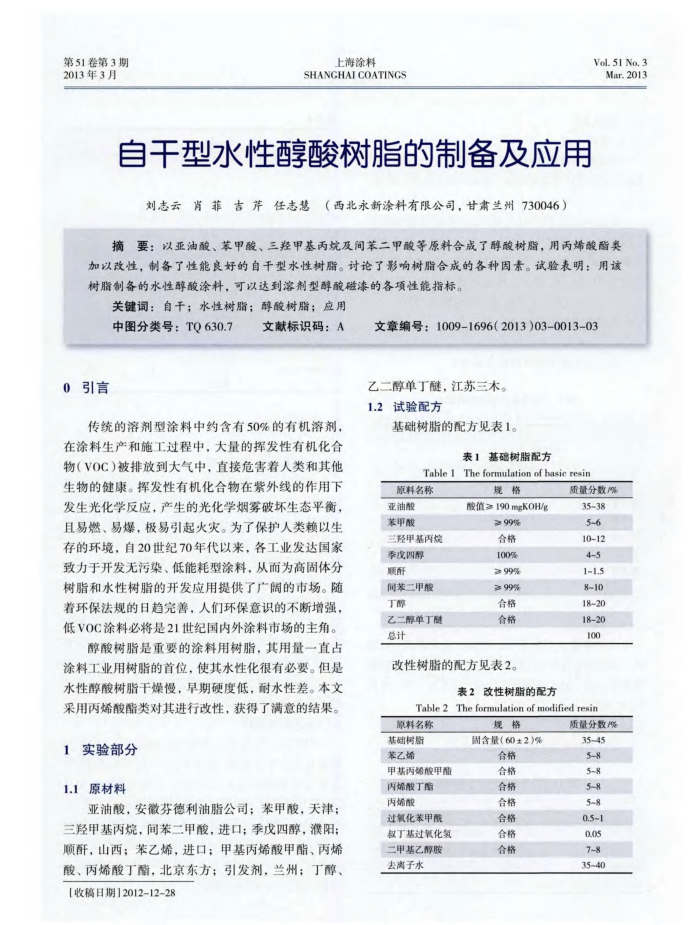

第51卷第3期 2013年3月
上海涂料
SHANGCHAI COATINCS
自干型水性醇酸树脂的制备及应用刘志云肖菲吉芹任志慧
（西北永新涂料有限公司，甘肃兰州730046）
Vol. 51 No. 3 Mar.2013
摘要：以亚油酸、苯甲酸、三羟甲基丙烷及间苯二甲酸等原料合成了醇酸树脂，用丙烯酸酯类加以改性，制备了性能良好的自千型水性树脂。讨论了影响树脂合成的各种因素。试验表明：用该树脂制备的水性醇酸涂料，可以达到溶剂型醇酸磁漆的各项性能指标。
关键词：自千：水性树脂：醇酸树脂：应用
中图分类号：TO630.7
0引言
文献标识码：A
传统的溶剂型涂料中约含有50%的有机溶剂，
在涂料生产和施工过程中，大量的挥发性有机化合物（VOC）被排放到大气中，直接危害着人类和其他生物的健康。挥发性有机化合物在紫外线的作用下发生光化学反应，产生的光化学烟雾破坏生态平衡，且易燃、易爆，极易引起火灾。为了保护人类赖以生存的环境，自20世纪70年代以来，各工业发达国家致力于开发无污染、低能耗型涂料，从而为高固体分树脂和水性树脂的开发应用提供了广阔的市场。随着环保法规的日趋完善，人们环保意识的不断增强，低VOC涂料必将是21世纪国内外涂料市场的主角。
醇酸树脂是重要的涂料用树脂，其用量一直占涂料工业用树脂的首位，使其水性化很有必要。但是水性醇酸树脂干燥慢，早期硬度低，耐水性差。本文采用丙烯酸酯类对其进行改性，获得了满意的结果。
1实验部分 1.1原材料
亚油酸，安徽芬德利油脂公司：苯甲酸，天津：三羟甲基丙烷，间苯二甲酸，进口；季戊四醇，濮阳；顺酐，山西；苯乙烯，进口；甲基丙烯酸甲酯、丙烯酸、丙烯酸丁酯，北京东方；引发剂，兰州；丁醇、[收稿日期】2012-1228
文章编号：1009-1696（2013)03-0013-03
乙二醇单丁醚，江苏三木。 1.2试验配方
基础树脂的配方见表1。
表1基础树脂配方
Table 1 The formulation of basic resin
原料名称
亚油酸苯甲酸
三羟甲基丙烷
季戊四醇顺酐
闻苯二甲酸丁醇
乙二醇单丁醚总计
规格
酸值≥190mgKOH/g
≥99% 合格 100% ≥ 99% 99% 合格合格
改性树脂的配方见表2。
表2改性树脂的配方
质量分数/% 3538 5-6 10-12 4-5 1~1.5 8~10 1820 18-20 100
Table 2 The formulation of modified resin
原料名称基础树脂苯乙烯
甲基丙烯酸甲酯
丙烯酸丁酯丙烯酸
过氨化苯甲酰权丁基过氧化氢二甲基乙醇胺去离子水
规格
固含量（60±2)%
合格合格合格合格合格合格合格
质量分数/% 35-45 58 5~8 58 58 I-so 0.05 78 35~40
