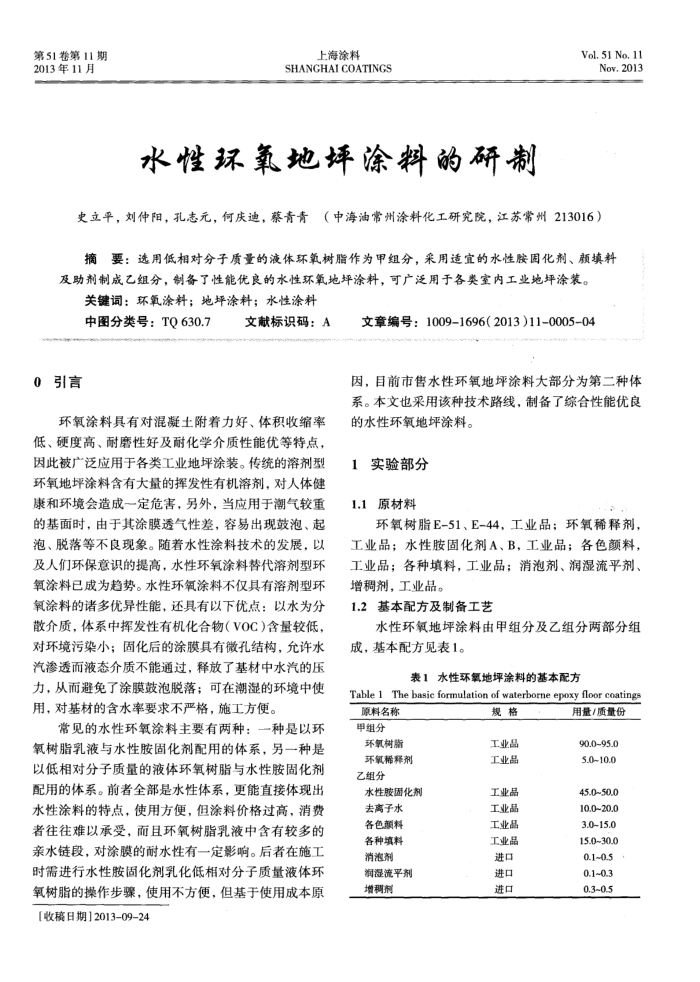

第51卷第11期 2013年11月
上海涂料
SHANGHAI COATINGS
水性环氧地坪涂料的研制
Vol. 51 No. 11
Nov.2013
史立平，刘仲阳，孔志元，何庆迪，蔡青青（中海油常州涂料化工研究院，江苏常州213016）摘要：选用低相对分子质量的液体环氧树脂作为甲组分，采用适宜的水性胺固化剂、颜填料
及助剂制成乙组分，制备了性能优良的水性环氧地坪涂料，可广泛用于各类室内工业地坪涂装。
关键词：环氧涂料：地坪涂料：水性涂料
中图分类号：TQ630.7
0引言
文献标识码：A
环氧涂料具有对混凝土附着力好、体积收缩率低、硬度高、耐磨性好及耐化学介质性能优等特点，因此被广泛应用于各类工业地坪涂装。传统的溶剂型环氧地坪涂料含有大量的挥发性有机溶剂，对人体健康和环境会造成一定危害，另外，当应用于潮气较重的基面时，由于其涂膜透气性差，容易出现鼓泡、起泡、脱落等不良现象。随着水性涂料技术的发展，以及人们环保意识的提高，水性环氧涂料替代溶剂型环氧涂料已成为趋势。水性环氧涂料不仅具有溶剂型环氧涂料的诸多优异性能，还具有以下优点：以水为分散介质，体系中挥发性有机化合物（VOC)含量较低，对环境污染小；固化后的涂膜具有微孔结构，允许水汽渗透而液态介质不能通过，释放了基材中水汽的压力，从而避免了涂膜鼓泡脱落；可在潮湿的环境中使用，对基材的含水率要求不严格，施工方便。
常见的水性环氧涂料主要有两种：一种是以环氧树脂乳液与水性胺固化剂配用的体系，另一种是以低相对分子质量的液体环氧树脂与水性胺固化剂配用的体系。前者全部是水性体系，更能直接体现出水性涂料的特点，使用方便，但涂料价格过高，消费者往往难以承受，而且环氧树脂乳液中含有较多的亲水链段，对涂膜的耐水性有一定影响。后者在施工时需进行水性胺固化剂乳化低相对分子质量液体环氧树脂的操作步骤，使用不方便，但基于使用成本原【收稿日期】2013-09-24
文章编号：1009-1696(2013)11-0005-04
因，目前市售水性环氨地坪涂料大部分为第二种体系。本文也采用该种技术路线，制备了综合性能优良的水性环氧地坪涂料。
1实验部分 1.1原材料
环氧树脂E-51、E-44，工业品：环氧稀释剂，工业品；水性胺固化剂A、B，工业品；各色颜料，工业品；各种填料，工业品：消泡剂、润湿流平剂、增稠剂，工业品。
1.2基本配方及制备工艺
水性环氧地坪涂料由甲组分及乙组分两部分组成，基本配方见表1。
表1水性环氧地坪涂料的基本配方
Table 1 The basic formulation of waterborne epoxy floor coatings
原料名称甲组分环氧树脂环氧稀释剂乙组分
水性胺固化剂去离子水各色颜料各种填料消泄剂润湿流平剂增稠剂
规格工业品工业品
工业品工业品工业品工业品进口进口进口
用量/质量份 0"6~006 5.0~10.0
oos~rst 10.0~20.0 3.0~15.0 15.0~30.0 0.1~0.5 0.1~0.3 S0~E0
