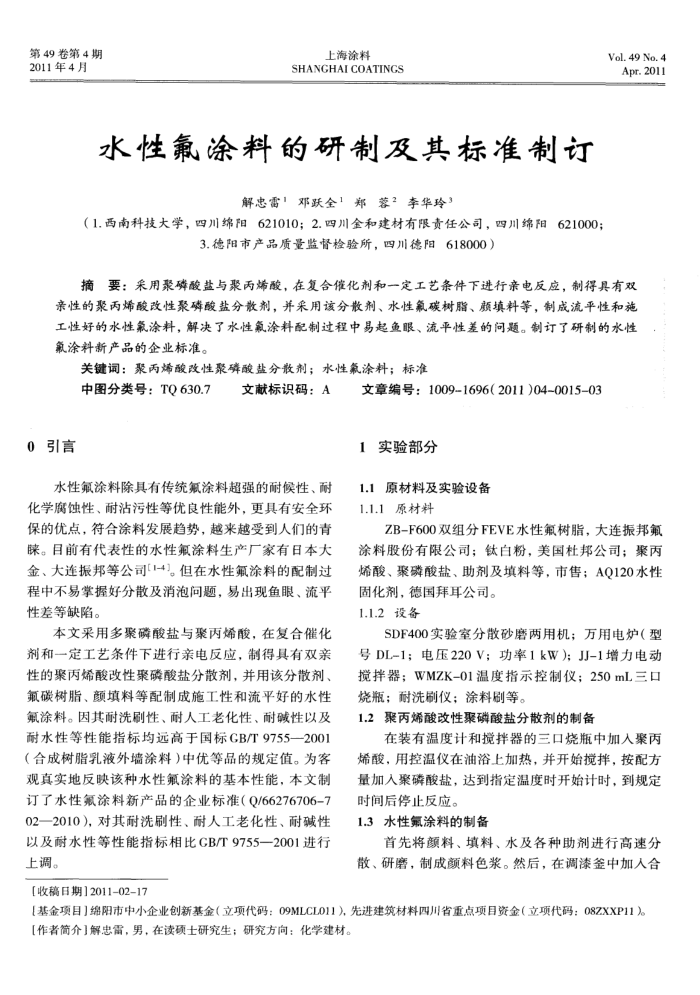

第49卷第4期 2011年4月
上海涂料
SHANGHAI COATINGS
水性氟涂料的研制及其标准制订
解忠雷1邓跃全1郑蓉2李华玲3
（1.西南科技大学，四川绵阳621010；2.四川金和建材有限责任公司，四川绵阳621000；
3.德阳市产品质量监督检验所，四川德阳618000）
Vol. 49 No. 4 Apr.2011
摘要：采用聚磷酸盐与聚丙烯酸，在复合催化剂和一定工艺条件下进行亲电反应，制得具有双亲性的聚丙烯酸改性聚磷酸盐分散剂，并采用该分散剂、水性氟碳树脂、颜填料等，制成流平性和施工性好的水性氟涂料，解决了水性氟涂料配制过程中易起鱼眼、流平性差的问题。制订了研制的水性氟涂料新产品的企业标准。
关键词：聚丙烯酸改性聚磷酸盐分散剂；水性氟涂料；标准
中图分类号：TQ630.7
0引言
文献标识码：A
水性氟涂料除具有传统氟涂料超强的耐候性、耐化学腐蚀性、耐沾污性等优良性能外，更具有安全环保的优点，符合涂料发展趋势，越来越受到人们的青。目前有代表性的水性氟涂料生产厂家有日本大金、大连振邦等公司1-4]。但在水性氟涂料的配制过程中不易掌握好分散及消泡问题，易出现鱼眼、流平性差等缺陷。
本文采用多聚磷酸盐与聚丙烯酸，在复合催化剂和一定工艺条件下进行亲电反应，制得具有双亲性的聚丙烯酸改性聚磁酸盐分散剂，并用该分散剂氟碳树脂、颜填料等配制成施工性和流平好的水性氟涂料。因其耐洗刷性、耐人工老化性、耐碱性以及耐水性等性能指标均远高于国标GB/T9755一2001（合成树脂乳液外墙涂料）中优等品的规定值。为客观真实地反映该种水性氟涂料的基本性能，本文制订了水性氟涂料新产品的企业标准（Q/66276706-7 02一2010），对其耐洗刷性、耐人工老化性、耐碱性以及耐水性等性能指标相比CB/T9755一2001进行上调。
[收稿日期】2011-02-17
文章编号：1009-1696（2011)04-0015-03 1实验部分
1.1原材料及实验设备 1.1.1原材料
ZB-F600双组分FEVE水性氟树脂，大连振邦氟涂料股份有限公司；钛白粉，美国杜邦公司；聚丙烯酸、聚磷酸盐、助剂及填料等，市售；AQ120水性
固化剂，德国拜耳公司。 1.1.2设备
SDF400实验室分散砂磨两用机：万用电炉（型号DL-1；电压220V；功率1kW)；JJ-1增力电动搅拌器；WMZK-01温度指示控制仪；250mL三口烧瓶；耐洗刷仪；涂料刷等。
1.2聚丙烯酸改性聚磷酸盐分散剂的制备
在装有温度计和搅拌器的三口烧瓶中加入聚丙烯酸，用控温仪在油浴上加热，并开始搅拌，按配方量加入聚磷酸盐，达到指定温度时开始计时，到规定时间后停止反应。
1.3水性氟涂料的制备
首先将颜料、填料、水及各种助剂进行高速分散、研磨，制成颜料色浆。然后，在调漆釜中加人合
[基金项目】绵阳市中小企业创新基金（立项代码：09MLCL011），先进建筑材料四川省重点项目资金（立项代码：08ZXXP11)。【作者简介]解忠雷，男，在读硕士研究生；研究方向：化学建材。
