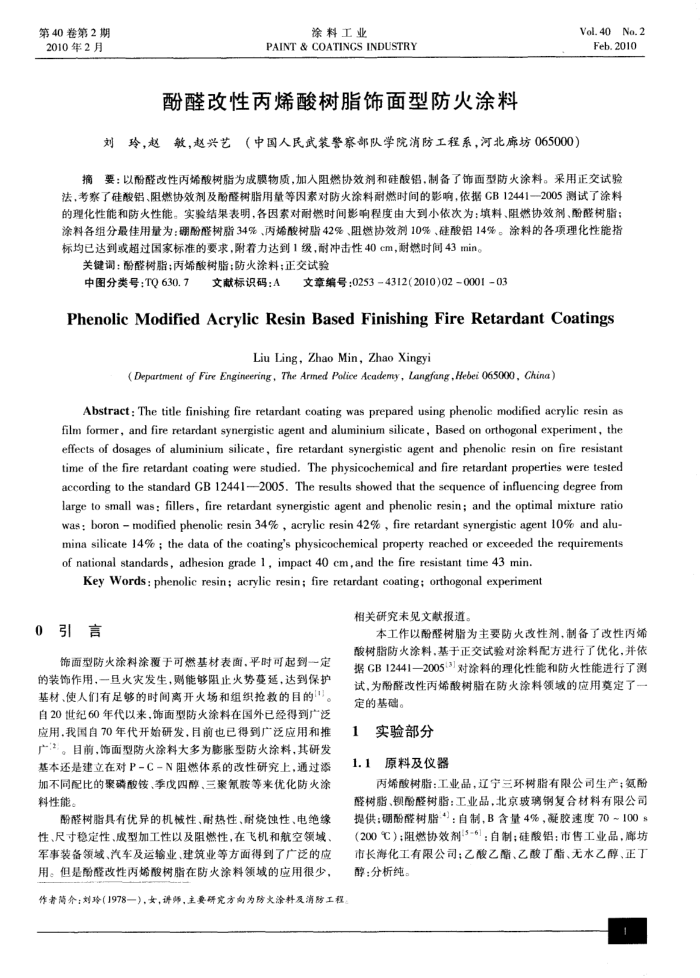

第40卷第2期 2010年2月
涂料工业
PAINT& COATINGS INDUSTRY
酚醛改性丙烯酸树脂饰面型防火涂料
Vol. 40Na.2 Feb.2010
刘玲，赵敏，赵兴艺（中国人民武装警察部队学院消防工程系，河北廊坊065000）
摘要：以酚醛改性丙烯酸树脂为成膜物质，加人阻燃协效剂和硅酸铝，制备了饰面型防火涂料。采用正交试验法，考察了硅酸铝、阻燃协效剂及酚醛树脂用量等因素对防火涂料耐燃时间的影响，依据GB12441一2005测试了涂料的理化性能和防火性能。实验结果表明，各因索对耐燃时间影响程度由大到小依次为：填料、阻燃协效剂、酚醛树脂：涂料各组分最佳用量为：硼酚醛树脂34%、丙烯酸树脂42%、阻燃协效剂10%、硅酸铝14%。涂料的各项理化性能指标均已达到或超过国家标准的要求，附着力达到1级，耐冲击性40cm，耐燃时间43min。
关键调：酚醛树脂；丙烯酸树脂；防火涂料；正交试验
中图分类号：TQ630.7
文献标识码：A
文章编号：02534312(2010)02000103
Phenolic Modified AcrylicResin Based FinishingFire Retardant Coatings
Liu Ling,Zhao Min,Zhao Xingyi
( Department of Fire Engineering, 7he Armed Police Academy, Langfang, Hebei 065000, China)
Abstract: The title finishing fire retardant coating was prepared using phenolic modified acrylic resin as film former, and fire retardant synergistic agent and aluminium silicate, Based on orthogonal experiment, the effects of dosages of aluminium silicate, fire retardant synergistic agent and phenolic resin on fire resistant time of the fire retardant coating were studied. The physicochemical and fire retardant properties were tesled according to the standard GB 124412005. The results showed that the sequence of influencing degree from large to small was: fillers, fire retardant synergistic agent and phenolic resin; and the optimal mixture ratio was: boron - modified phenolic resin 34% , acrylic resin 42% , fire retardant synergistic agent 10% and alu-mina silicate 14% ; the data of the coating's physicochemical property reached or exceeded the requirements of national standards, adhesion grade 1, impact 40 cm,and the fire resistant time 43 min.
Key Words : phenolic resin: acrylic resin; fire retardant coating; orthogonal experiment
0引言
饰面型防火涂料涂覆于可燃基材表面，平时可起到一定的装饰作用，一且火灾发生，则能够阻止火势蔓延，达到保护基材、使人们有足够的时闻离开火场和组织抢教的目的1）。自20世纪60年代以来，饰面型防火涂料在国外已经得到广泛应用，我国自70年代开始研发，目前也已得到广泛应用和推广：3。目前，饰面型防火涂料大多为膨胀型防火涂料，其研发基本还是建立在对P-C-N阻燃体系的改性研究上，通过添加不同配比的聚磷酸铵、季戊四醇、三聚氰胺等来优化防火涂料性能。
酚醛树脂具有优异的机被性、耐热性、耐烧蚀性、电绝缘性、尺寸稳定性、成型加工性以及阻燃性，在飞机和航空领域、军事装备领域、汽车及运输业、建筑业等方面得到了广泛的应用。但是酚醛改性丙烯酸树脂在防火涂料领域的应用很少，
作者等介：刘玲(1978一），女，讲师，主要研究方向为防火涂料及消防工程
相关研究未见文献报道。
本工作以酚醛树脂为主要防火改性剂，制备了改性丙烯酸树脂防火涂料，基于正交试验对涂料配方进行了优化，并依据GB12441—2005-3]对涂料的理化性能和防火性能进行了测试，为酚醛改性丙烯酸树脂在防火涂料领域的应用奠定了一定的基础。
实验部分 1.1
原料及仪器
丙烯酸树脂：工业品，辽宁三环树脂有限公司生产；氨酚醛树脂、钡酚醛树脂：工业品，北京玻璃钢复合材料有限公司提供：硼酚醛树脂：*)：自制，B含量4%，凝胶速度70~100s（200℃）；阻燃协效剂5-6]：自制；硅酸铝：市售工业品，廊坊市长海化工有限公司；乙酸乙酯、乙酸丁酯、无水乙醇、正丁醇：分析纯。
