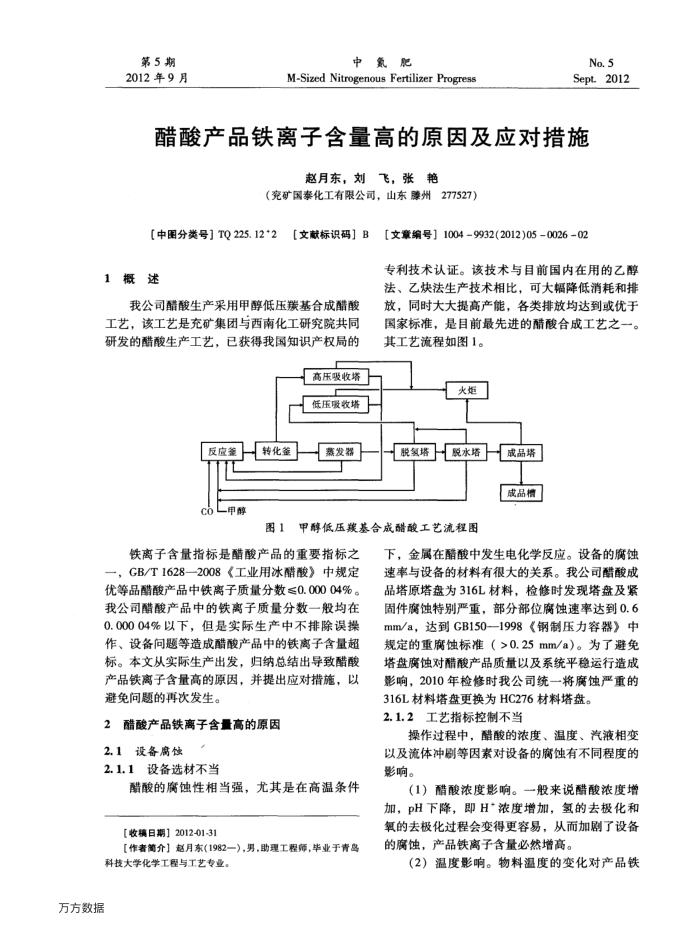

第5期 2012年9月
中氮肥
M-Sized Nitrogenous Fertilizer Progress
No.5
Sept.2012
醋酸产品铁离子含量高的原因及应对措施
赵月东，刘
飞，张艳
（究矿国泰化工有限公司，山东滕州277527）
[中图分类号】TO225.12*2
1概述
【文献标识码］B
我公司醋酸生产采用甲醇低压羰基合成醋酸
工艺，该工艺是充矿集团与西南化工研究院共后研发的醋酸生产工艺，已获得我国知识产权局的
高压吸收塔低压吸收塔
反应等
Co
甲醇
转化釜图1
蒸发器
［文章编号】10049932(2012)05002602
专利技术认证。该技术与目前国内在用的乙醇法、乙炔法生产技术相比，可大辐降低消耗和排放，同时大大提高产能，各类排放均达到或优于国家标准，是目前最先进的醋酸合成工艺之一。其工艺流程如图1。
火炬
脱氢塔脱水塔咸品塔
成品槽
甲醇低压炭基合成醋酸工艺流程图
铁离子含量指标是醋酸产品的重要指标之 GB/T1628一2008《工业用冰醋酸》中规定
优等品醋酸产品中铁离子质量分数≤0.00004%。我公司醋酸产品中的铁离子质量分数一股均在 0.00004%以下，但是实际生产中不排除误操作、设备问题等造成醋酸产品中的铁离子含量超标。本文从实际生产出发，归纳总结出导致醋酸产品铁离子含量高的原因，并提出应对措施，以避免问题的再次发生。
2醋酸产品铁离子含量高的原因 2.1设备腐蚀
2.1.1设备选材不当
醋酸的腐蚀性相当强，尤其是在高温条件[收稿日期】2012-01-31
【作者简介】赵月东(1982一），男，助理工程师，毕业于青岛科技大学化学工程与工艺专业。
万方数据
下，金属在醋酸中发生电化学反应。设备的匾蚀速率与设备的材料有很大的关系。我公司醋酸成品塔原塔盘为316L材料，检修时发现塔盘及紧固件离蚀特别严重，部分部位腐蚀速率达到0.6 mm/a，达到GB150-1998《钢制压力容器》中规定的重腐蚀标准（>0.25mm/a）。为了避免塔盘腐蚀对醋酸产品质量以及系统平稳运行造成影响，2010年检修时我公司统一将腐蚀严重的
316L材料塔盘更换为HC276材料塔盘。 2.1.2工艺指标控制不当
操作过程中，醋酸的浓度、温度、汽液相变
以及流体冲剧等因素对设各的腐蚀有不同程度的影响。
(1）醋酸浓度影响。一般来说醋酸浓度增加，pH下降，即H*浓度增加，氢的去极化和氧的去极化过程会变得更容易，从而加剧了设备的腐蚀，产品铁离子含量必然增高。
（2）温度影响。物料温度的变化对产品铁
