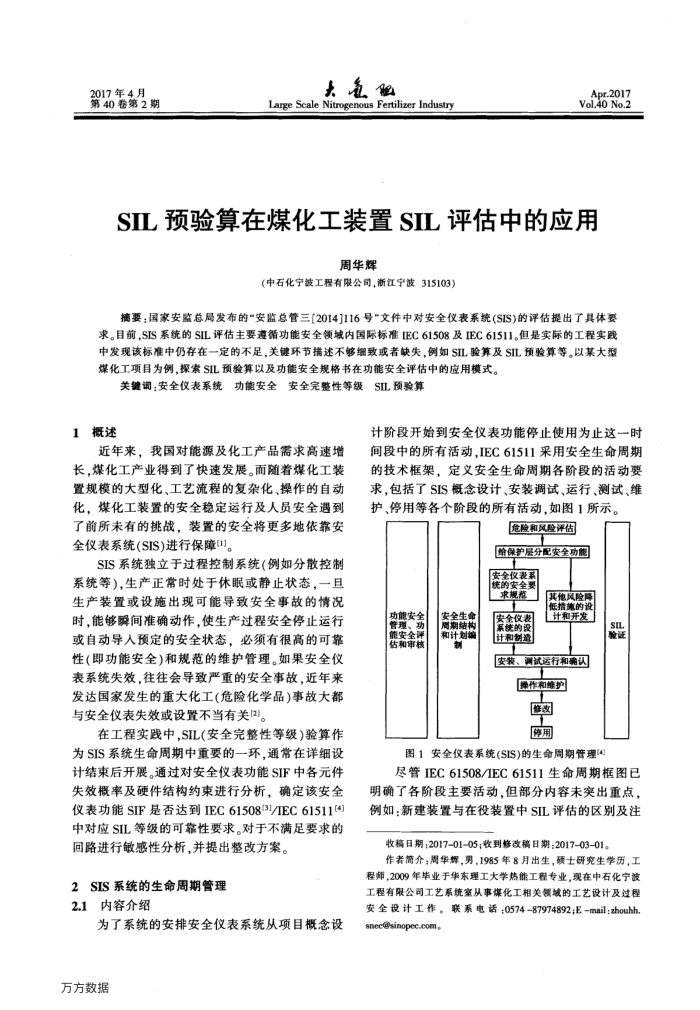

SIL预验算在煤化工装置SIL评估中的应用
周华辉
（中石化宁波工程有限公司，断江宁波315103）
摘要：国家安监总局发布的"安监总管三[2014]116号"文件中对安全仪表系统(SIS)的评估提出了具体要求。目前，SIS系统的SIL评估主要遵循功能安全领域内国际标准IEC61508及IEC61511。但是实际的工程实践中发现该标难中仍存在一定的不足，关键环节捕述不够细致或者缺失，例如SIL验算及SIL预验算等。以某大型煤化工项目为例，探索SIL预验算以及功能安全规格书在功能安全评估中的应用模式。
关键调；安全仪表系统功能安全安全完整性等级SIL预验算
1概述
近年来，我国对能源及化工产品需求高速增
长，煤化工产业得到了快速发展。而随者煤化工装置规模的大型化、工艺流程的复杂化、操作的自动化，煤化工装置的安全稳定运行及人员安全遇到了前所未有的挑战，装置的安全将更多地依靠安全仪表系统(SIS)进行保障(1)。
SIS系统独立于过程控制系统(例如分散控制系统等），生产正常时处于休眠或静止状态，一且生产装置或设施出现可能导致安全事故的情况时，能够瞬间准确动作，使生产过程安全停止运行或自动导入预定的安全状态，必须有很高的可靠性（即功能安全）和规范的维护管理。如果安全仪表系统失效，往往会导致严重的安全事故，近年来发达国家发生的重大化工（危险化学品)事故大都与安全仪表失效或设置不当有关2]
在工程实践中，SIL(安全完整性等级)验算作为SIS系统生命周期中重要的一环，通常在详细设计结束后开展。通过对安全仪表功能SIF中各元件失效概率及硬件结构约束进行分析，确定该安全仪表功能SIF是否达到IEC61508[3]/IEC61511[4] 中对应SIL等级的可靠性要求。对于不满足要求的回路进行敏感性分析，并提出整改方案。
2SIS系统的生命周期管理 2.1内容介绍
为了系统的安排安全仪表系统从项目概念设
万方数据
计阶段开始到安全仪表功能停止使用为止这一时间段中的所有活动，IEC61511采用安全生命周期的技术框架，定义安全生命周期各阶段的活动要求，包括了SIS概念设计、安装调试、运行、测试、维护、停用等各个阶段的所有活动，如图1所示。
危险和风险评估给保护层分配安全功能
安金仪表系统的安全要
求规范
功能安全管理、防能安全深估和审核
安全生命简期结构和计划编
医全仪表察统的设计和制造
其他风险降低措的设计和开发
SL 验证
安装、调认送行和确闪
哪作和维护睡图摩用
图1安全仪表系统(SIS)的生命周期管理‘4)
尽管IEC61508/IEC61511生命周期框图已明确了各阶段主要活动，但部分内容未突出重点，例如：新建装置与在役装置中SIL评估的区别及注
