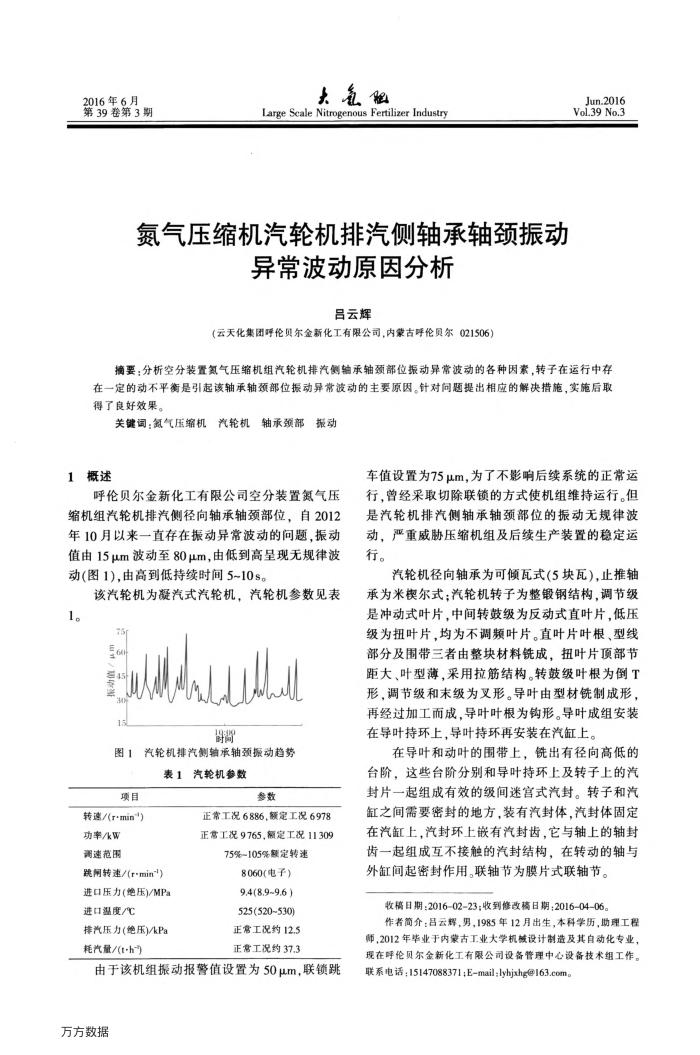

2016年6月第39卷第3期
大氧
Large Scale Nitrogenous Fertilizer Industry
氮气压缩机汽轮机排汽侧轴承轴颈振动
异常波动原因分析
吕云辉
（云天化集团呼伦贝尔金新化工有限公司，内蒙古呼伦贝尔021506）
Jun.2016 Vol.39 No.3
摘要：分析空分装置气压缩机组汽轮机排汽侧轴承轴颈部位振动异常波动的各种因素，转子在运行中存在一定的动不平衡是引起该轴承轴颈部位振动异常波动的主要原因。针对间题提出相应的解决措施，实施后取得了良好效果。
关键词：氨气压缩机汽轮机轴承颈部振动
1概述
呼伦贝尔金新化工有限公司空分装置氮气压缩机组汽轮机排汽侧径向轴承轴颈部位，自2012 年10月以来一直存在振动异常波动的问题，振动值由15μm波动至80μm，由低到高呈现无规律波动（图1)，由高到低持续时间5~10s。
该汽轮机为汽式汽轮机，汽轮机参数见表 1。
图1汽轮机排汽侧轴承轴颈振动趋势
表1汽轮机参数
项目
转速/(r·min") 功率/kw 调速范围
跳闸转速/(r-min") 进口压力(绝压)/MPa 进口温度/℃
排汽压力(绝压)/kPa 耗汽量/(t-h-)
参数
正常工况6886，额定工况6978 正常工况9765，额定工况11309
75%~105%额定转速 8060(电子)(96~6"8)6 525(520~530) 正常工况约12.5 正常工况约37.3
由于该机组振动报警值设置为50μm，联锁跳
万方数据
车值设置为75μm，为了不影响后续系统的正常运行，曾经采取切除联锁的方式使机组维持运行。但是汽轮机排汽侧轴承轴颈部位的振动无规律波动，严重威胁压缩机组及后续生产装置的稳定运行。
汽轮机径向轴承为可倾瓦式(5块瓦)，止推轴承为米楔尔式：汽轮机转子为整锻钢结构，调节级是冲动式叶片，中间转鼓级为反动式直叶片，低压级为扭叶片，均为不调频叶片。直叶片叶根、型线部分及围带三者由整块材料铣成，扭叶片项部节距大、叶型薄，采用拉筋结构。转鼓级叶根为倒T 形，调节级和末级为叉形。导叶由型材铣制成形，再经过加工而成，导叶叶根为钩形。导叶成组安装在导叶持环上，导叶持环再安装在汽缸上。
在导叶和动叶的围带上，铣出有径向高低的台阶，这些台阶分别和导叶持环上及转子上的汽封片一起组成有效的级间迷宫式汽封。转子和汽缸之间需要密封的地方，装有汽封体，汽封体固定在汽缸上，汽封环上嵌有汽封齿，它与轴上的轴封齿一起组成互不接触的汽封结构，在转动的轴与
外缸间起密封作用，联轴节为膜片式联轴节。收稿日期：2016-0223收到修改稿日期；2016-04-06。
作者简介：吕云辉，男，1985年12月出生，本科学历，助理工程师，2012年毕业于内蒙古工业大学机械设计制造及其自动化专业，现在呼伦贝尔金新化工有限公司设备管理中心设备技术组工作。联系电话：15147088371;Email:lyhjxhg@163.com。
