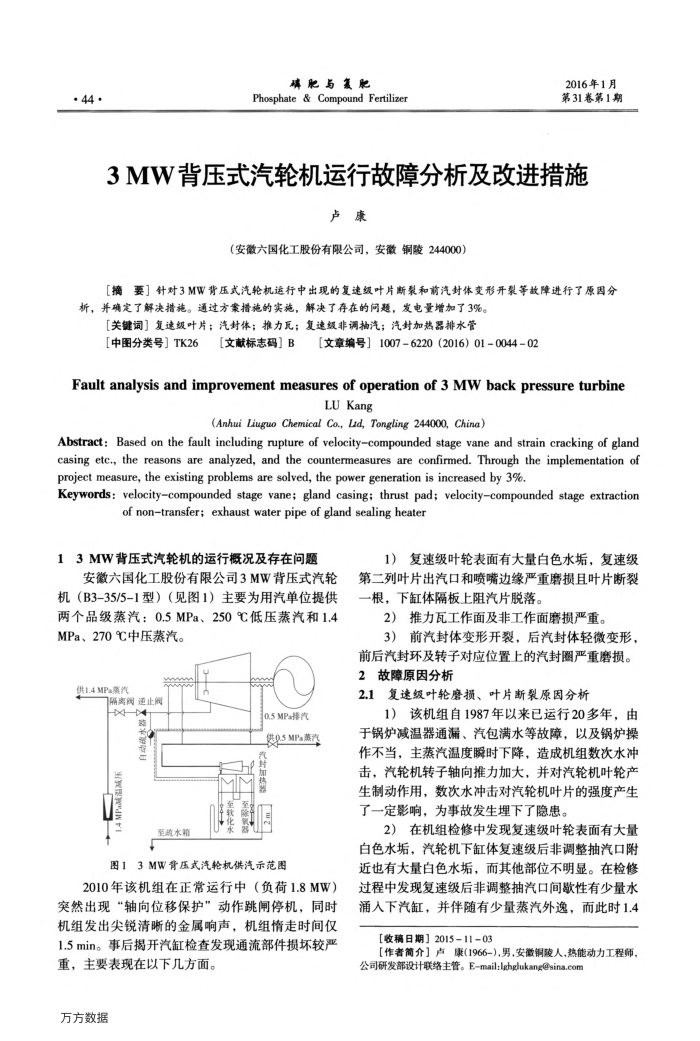

· 44·
磷肥与复肥
Phosphate & Compound Fertilizer
2016年1月第31卷第1期
3MW背压式汽轮机运行故障分析及改进措施
卢康
（安徽六国化工股份有限公司，安徽铜陵244000）
[摘要］针对3MW背压式汽轮机运行中出现的复速级叶片断裂和前汽封体变形开裂等故障进行了原因分
析，并确定了解决措施。通过方案措施的实施，解决了存在的问题，发电量增加了3%。
【关键词】复速级叶片；汽封体；推力瓦；复速级非调抽汽；汽封加热器排水管
[中图分类号】TK26
[文献标志码】B
[文章编号】1007-6220（2016）01-0044-02
Faultanalysisand improvementmeasuresof operationof3MWbackpressureturbine
LUKang
(Anhui Liuguo Chemical Co, Lud, Tongling 244000, China)
Abstract: Based on the fault including rupture of velocity-compounded stage vane and strain cracking of gland casing etc., the reasons are analyzed, and the countermeasures are confirmed. Through the implementation of project measure, the existing problems are solved, the power generation is increased by 3%.
Keywords: velocitycompounded stage vane; gland casing; thrust pad; velocitycompounded stage extraction
of nontransfer; exhaust water pipe of gland sealing heater
13MW背压式汽轮机的运行概况及存在问题
安徽六国化工股份有限公司3MW背压式汽轮机（B3-35/5-1型）（见图1）主要为用汽单位提供两个品级蒸汽：0.5MPa、250℃低压蒸汽和1.4
MPa、270℃中压蒸汽。供1.4MPa嘉汽
隔离阀止阀
美水器，
+
至鼠水
0.5MPa排汽使9.5MPa蒸汽
图13MW背压式汽轮机供汽示范图
2010年该机组在正常运行中（负荷1.8MW）突然出现“轴向位移保护”动作跳闸停机，同时机组发出尖锐清晰的金属响声，机组情走时间仅 1.5min。事后揭开汽缸检查发现通流部件损坏较严
重，主要表现在以下几方面。万方数据
1）复速级叶轮表面有大量白色水垢，复速级第二列叶片出汽口和喷嘴边缘严重磨损且叶片断裂-根，下缸体隔板上阻汽片脱落。
2）推力瓦工作面及非工作面磨损严重。
3）前汽封体变形开裂，后汽封体轻微变形，前后汽封环及转子对应位置上的汽封圈严重磨损。 2故障原因分析
2.1复速级叶轮磨损、叶片断裂原因分析
1）该机组自1987年以来已运行20多年，由于锅炉减温器通漏、汽包满水等故障，以及锅炉操作不当，主蒸汽温度瞬时下降，造成机组数次水冲击，汽轮机转子轴向推力加大，并对汽轮机叶轮产生制动作用，数次水冲击对汽轮机叶片的强度产生了一定影响，为事故发生埋下了隐患。
2）在机组检修中发现复速级叶轮表面有大量白色水垢，汽轮机下缸体复速级后非调整抽汽口附近也有大量白色水垢，而其他部位不明显。在检修过程中发现复速级后非调整抽汽口间歇性有少量水涌人下汽缸，并伴随有少量蒸汽外逸，而此时1.4
[收稿日期］2015-1103
【作者简介】卢康(1966-），男，安徽铜陵人，热能动力工程师，公司研发部设计联络主管。Email：lghglukang@sina.com
