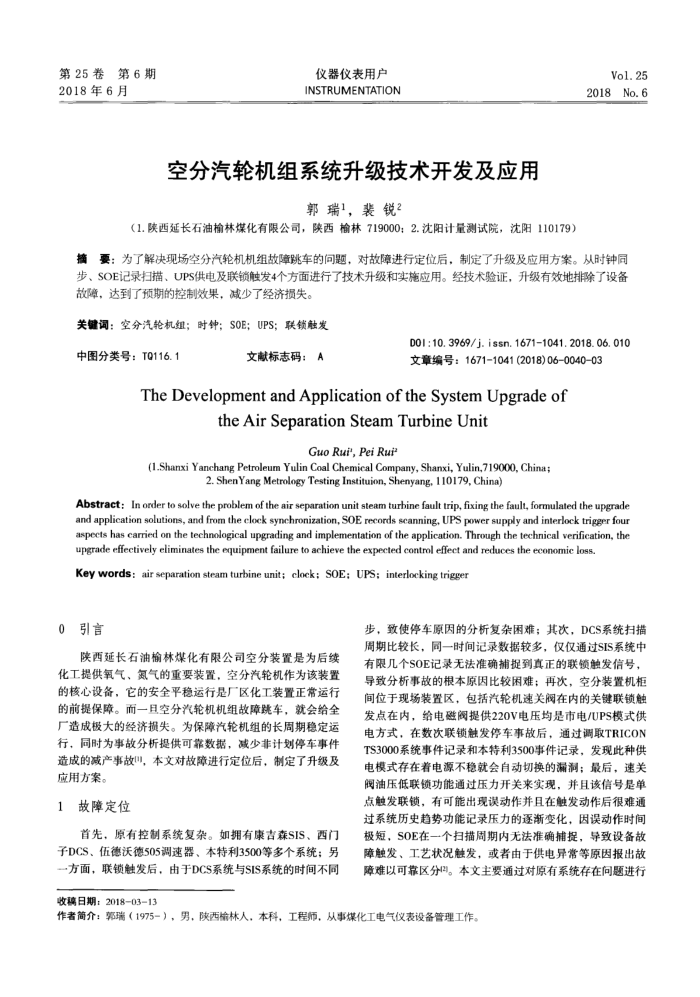

第25卷第6期 2018年6月
仪器仪表用户 INSTRUMENTATION
空分汽轮机组系统升级技术开发及应用
郭瑞1，裴锐2
（1.陕西延长石油榆林煤化有限公司，陕西榆林719000：2.沈阳计量测试院，沈阳110179）
Vol.25 2018No.6
描要：为了解决现场空分汽轮机机组故障跳车的问题，对故障进行定位后，制定了升级及应用方案。从时钟同步、SOE记录扫描、UPS供电及联锁触发4个方面进行了技术升级和实施应用。经技术验证，升级有效地排除了设备故障，达到了预期的控制效果，减少了经济损失。
关键词：空分汽轮机组；时钟；SOE；UPS；联锁触发
中图分类号：TQ116.1
文献标志码：
A
D01:10. 3969/j. issn. 16711041. 2018. 06. 010 文章编号：16711041(2018)06004003
TheDevelopmentandApplicationoftheSystemUpgradeof
theAirSeparationSteamTurbineUnit
Guo Rui', Pei Rui?
(1.Shanxi Yanchang Petroleum Yulin Coal Chemical Company, Shanxi, Yulin,719000, China;
2. Shen Yang Metrology Testing Instituion, Shenyang, 110179, China)
Abstract: In order to solve the problem of the air separation unit steam turbine fault trip, fixing the fault, formulated the upgrade and application solutions, and from the clock synchronization, SOE records scanning, UPS power supply and interlock trigger four aspects has carried on the technological upgrading and implementation of the application. Through the technical verification, the
upgrade effectively eliminates the equipment failure to achieve the expected control effect and reduces the economic loss Key words: air separation steam turbine unit; clock; SOE; UPS; interlocking trigger
引言 0
陕西延长石油榆林煤化有限公司空分装置是为后续化工提供氧气、氮气的重要装置，空分汽轮机作为该装置的核心设备，它的安全平稳运行是厂区化工装置正常运行的前提保障。而一且空分汽轮机机组故障跳车，就会给全厂造成极大的经济损失。为保障汽轮机组的长周期稳定运行，同时为事故分析提供可靠数据，减少非计划停车事件造成的减产事故"，本文对故障进行定位后，制定了升级及应用方案。
1
故障定位
首先，原有控制系统复杂。如拥有康吉森SIS、西门
子DCS、伍德沃德505调速器、本特利3500等多个系统；另一方面，联锁触发后，由于DCS系统与SIS系统的时间不同
步，致使停车原因的分析复杂困难；其次，DCS系统扫措周期比较长，同一时间记录数据较多，仅仅通过SIS系统中有限几个SOE记录无法准确捕提到真正的联锁触发信号，导致分析事故的根本原因比较困难；再次，空分装置机柜间位于现场装置区，包括汽轮机速关阀在内的关键联锁触发点在内，给电磁阀提供220V电压均是市电/UPS模式供电方式，在数次联锁触发停车事故后，通过调取TRICON TS3000系统事件记录和本特利3500事件记录，发现此种供电模式存在着电源不稳就会自动切换的漏润；最后，速关阀油压低联锁功能通过压力开关来实现，并且该信号是单点触发联锁，有可能出现误动作并且在触发动作后很难通过系统历史趋势功能记录压力的逐渐变化，因误动作时间极短，SOE在一个扫描周期内无法准确捕提，导致设备故障触发、工艺状况触发，或者由于供电异常等原因报出故障难以可靠区分。本文主要通过对原有系统存在问题进行
收稿日期：2018-03-13
作者简介：郭瑞（1975－），男，陕西输林人，本科，工程师，从事煤化工电气仪表设备管理工作。
