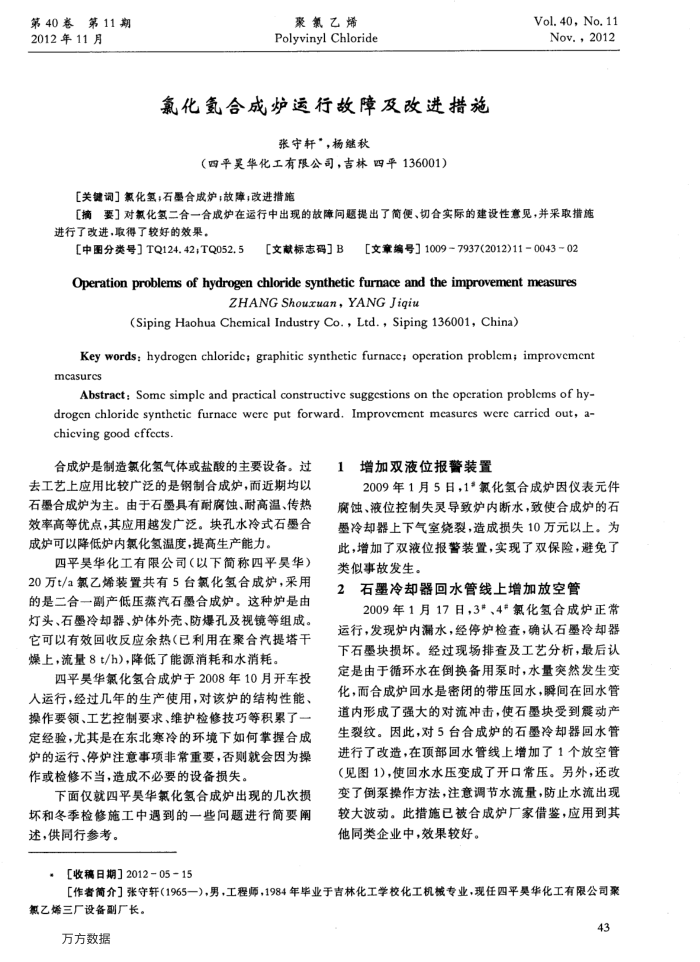

第40卷第11期 2012年11月
聚氯乙烯
Polyvinyl Chloride
氣化氢合成炉运行故障及改进措施
张守轩'，杨继秋
（四平昊华化工有限公司，吉林四平136001)
[关键词］氯化氢；石墨合成炉；故障；改进措施
Vol.40, No.11 Nov.，2012
[摘要］对氯化氢二合一合成炉在运行中出现的故障问题提出了简便、切合实际的建设性意见，并采取措施进行了改进，取得了较好的效果。
［中图分类号］TQ124.42;TQ052.5
［文章编号］1009-7937(2012)110043-02
［文献标志码］B
Operation problems of hydrogen chloride synthetic furnace and the improvement measures
ZHANGShouxuan，YANGJiqiu
(SipingHaohuaChemical IndustryCo.，Ltd.，Siping136001，China)
Key words: hydrogcn chloridc; graphitic synthetic furnacc; opcration problcm; improvcmcnt
mcasures
Abstract: Somc simple and practical constructivc suggcstions on the opcration problcms of hy-drogcn chloride synthctic furnace werc put forward. Improvement mcasurcs were carricd out, a-chicving good cffccts.
合成炉是制造氯化氢气体或盐酸的主要设备。过去工艺上应用比较广泛的是钢制合成炉，而近期均以石墨合成炉为主。由于石墨具有耐腐蚀、耐高温、传热效率高等优点，其应用越发广泛。块孔水冷式石墨合成炉可以降低炉内氯化氢温度，提高生产能力。
四平吴华化工有限公司（以下简称四平昊华） 20万t/a氯乙烯装置共有5台氟化氢合成炉，采用的是二合一副产低压蒸汽石墨合成炉。这种炉是由灯头、石墨冷却器、炉体外壳、防爆孔及视镜等组成。它可以有效回收反应余热(已利用在聚合汽提塔干燥上，流量8t/h），降低了能源消耗和水消耗。
四平吴华氯化氢合成炉于2008年10月开车投人运行，经过几年的生产使用，对该炉的结构性能、操作要领、工艺控制要求、维护检修技巧等积累了一定经验，尤其是在东北寒冷的环境下如何掌握合成炉的运行、停炉注意事项非常重要，否则就会因为操作或检修不当，造成不必要的设备损失。
下面仅就四平昊华氯化氢合成炉出现的几次损坏和冬季检修施工中遇到的一些问题进行简要阐述，供同行参考。
，［收稿日期］2012-05-15
1增加双液位报警装置
2009年1月5日，1*氯化氢合成炉因仪表元件腐蚀、液位控制失灵导致炉内断水，致使合成炉的石墨冷却器上下气室烧裂，造成损失10方元以上。为此，增加了双液位报警装置，实现了双保险，避免了类似事故发生。
2石墨冷却器回水管线上增加放空管
2009年1月17日，3*、4*氯化氢合成炉正常运行，发现炉内漏水，经停炉检查，确认石冷却器下石墨块损坏。经过现场排查及工艺分析，最后认定是由于循环水在倒换备用泵时，水量突然发生变化，而合成炉回水是密闭的带压回水，瞬间在回水管道内形成了强大的对流冲击，使石墨块受到震动产生裂纹。因此，对5台合成炉的石墨冷却器回水管进行了改造，在顶部回水管线上增加了1个放空管（见图1)，使回水水压变成了开口常压。另外，还改变了倒泵操作方法，注意调节水流量，防止水流出现较大波动。此措施已被合成炉厂家借鉴，应用到其他同类企业中，效果较好。
[作者简介］张守轩（1965一），男，工程师，1984年毕业于吉林化工学校化工机械专业，现任四平昊华化工有限公司聚
氯乙烯三厂设备副厂长。
万方数据
43
