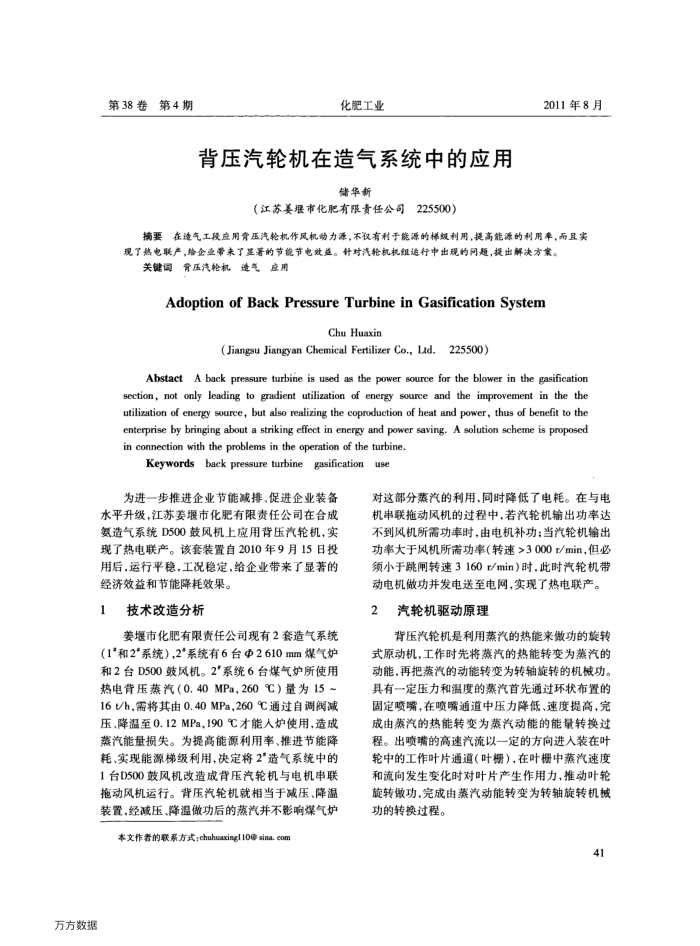

第38卷第4期
化肥工业
背压汽轮机在造气系统中的应用
储华新
（江苏姜堰市化肥有限责任公司
225500）
2011年8月
摘要在造气工段应用骨压汽轮机作风机动力源，不有利于能源的梯级利用，提高能源的利用率，而且实现了热电联产，给企业带来了显著的节能节电效益。针对汽轮机机组达行中出现的问题，提出解决方案。
关键调育压汽轮机造气应用
AdoptionofBackPressureTurbineinGasificationSystem
Chu Huaxin
(Jiangsu Jiangyan Chemical Fertilizer Co., Lid.225500)
Abstact A back pressure turbine is used as the power source for the blower in the gasification section, not only leading to gradient utilization of energy source and the improvement in the the utilization of energy source, but also realizing the coproduction of heat and power, thus of benefit to the enterprise by bringing about a striking effect in energy and power saving. A solution scheme is proposed in connection with the problems in the operation of the turbine.
Keywordsback pressure turbinegasificationuse
为进一步推进企业节能减排、促进企业装备
水平升级，江苏姜堰市化肥有限责任公司在合成氨造气系统D500鼓风机上应用背压汽轮机，实现了热电联产。该套装置自2010年9月15日投用后，运行平稳，工况稳定，给企业带来了显著的经济效益和节能降耗效果。
1
技术改造分析
姜堰市化肥有限责任公司现有2套造气系统
（1"和2*系统），2*系统有6台Φ2610mm煤气炉和2台D500鼓风机。2"系统6台煤气炉所使用热电背压蒸汽（0.40MPa，260℃）量为15 16Vh，需将其由0.40MPa，260℃通过自调阀减压、降温至0.12MPa，190℃才能人炉使用，造成蒸汽能量损失。为提高能源利用率、推进节能降耗、实现能源梯级利用，决定将2"造气系统中的 1台D500鼓风机改造成背压汽轮机与电机串联拖动风机运行。背压汽轮机就相当于减压、降温装置，经减压、降温做功后的蒸汽并不影响煤气炉
本文作者的联系方式：chuhuaxingl10@sina.com
万方数据
对这部分蒸汽的利用，同时降低了电耗。在与电机串联拖动风机的过程中，若汽轮机输出功率达不到风机所需功率时，由电机补功：当汽轮机输出功率大于风机所需功率（转速>3000r/min，但必领小于跳闸转速3160r/min）时.此时汽轮机带动电机做功并发电送至电网，实现了热电联产。
汽轮机驱动原理
背压汽轮机是利用蒸汽的热能来做功的旋转式原动机，工作时先将蒸汽的热能转变为蒸汽的动能，再把蒸汽的动能转变为转轴旋转的机械功。具有一定压力和温度的蒸汽首先通过环状布置的固定喷嘴，在喷嘴通道中压力降低、速度提高，完成由蒸汽的热能转变为蒸汽动能的能量转换过程。出喷嘴的高速汽流以一定的方向进人装在叶轮中的工作叶片通道（叶栅），在叶栅中蒸汽速度和流向发生变化时对叶片产生作用力，推动叶轮旋转傲功，完成由蒸汽动能转变为转轴旋转机械功的转换过程。
41
