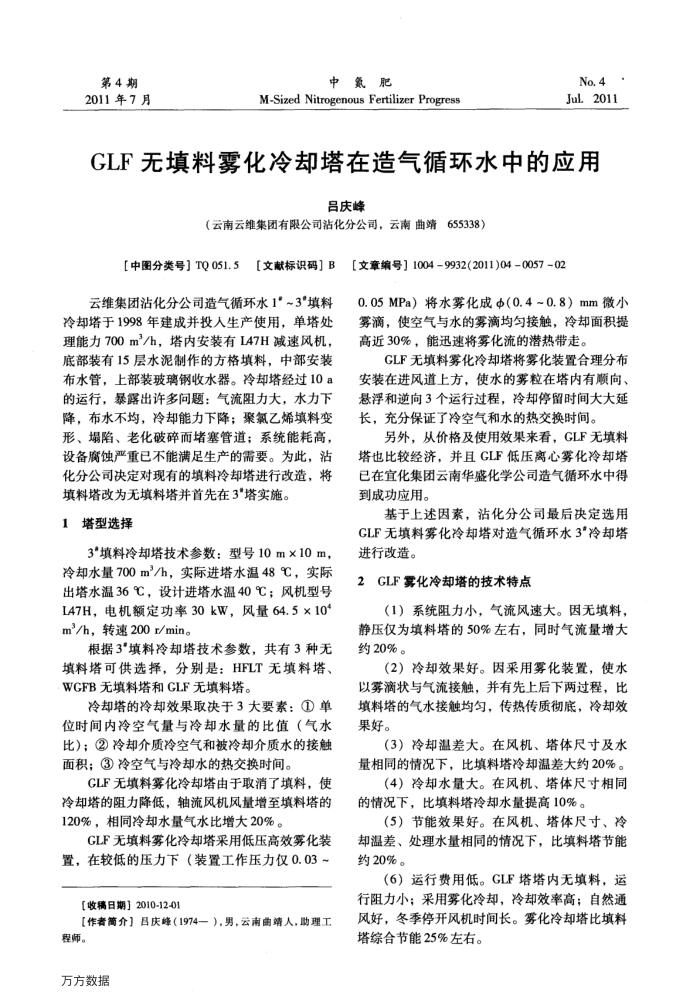

GLF无填料雾化冷却塔在造气循环水中的应用
吕庆峰
（云南云维集团有限公司沾化分公司，云南曲靖
655338）
【中图分类号】TQ051.5【文献标识码】B
云维集团沾化分公司造气循环水1'~3"填料冷却塔于1998年建成并投入生产使用，单塔处理能力700m/h，塔内安装有L47H减速风机，底部装有15层水泥制作的方格填料，中部安装布水管，上部装玻璃钢收水器。冷却塔经过10a 的运行，暴露出许多问题：气流阻力大，水力下降，布水不均，冷却能力下降；聚氯乙烯填料变形、塌陷、老化破碎而堵塞管道；系统能耗高，设备腐蚀严重已不能满足生产的需要。为此，沾化分公司决定对现有的填料冷却塔进行改造，将
填料塔改为无填料塔并首先在3"塔实施。 1塔型选择
3"填料冷却塔技术参数：型号10m×10m，冷却水量700m/h，实际进塔水温48℃，实际出塔水温36℃，设计进塔水温40℃；风机型号 L47H，电机额定功率30kW，风量64.5×10% m/h，转速200/min。
根据3"填料冷却塔技术参数，共有3种无填料塔可供选择，分别是：HFLT无填料塔、 WGFB无填料塔和GLF无填料塔。
冷却塔的冷却效果取决于3大要素：①单位时间内冷空气量与冷却水量的比值（气水比）：②冷却介质冷空气和被冷却介质水的接触面积；③冷空气与冷却水的热交换时间。
GLF无填料雾化冷却塔由于取消了填料，使冷却塔的阻力降低，轴流风机风量增至填料塔的 120%，相同冷却水量气水比增大20%。
GLF无填料雾化冷却塔采用低压高效雾化装置，在较低的压力下（装置工作压力仅0.03~
【收稿日期］2010-12-01
[作者简介】吕庆峰（1974一），男，云南曲靖人，助理工程师。
万方数据
[文章编号】10049932(2011)04005702
0.05MPa）将水雾化成Φ（0.4~0.8）mm微小雾滴，使空气与水的雾滴均匀接触，冷却面积提高近30%，能迅速将雾化流的潜热带走。
GLF无填料雾化冷却塔将雾化装置合理分布安装在进风道上方，使水的雾粒在塔内有顺向、悬浮和逆向3个运行过程，冷却停留时间大大延长，充分保证了冷空气和水的热交换时间。
另外，从价格及使用效果来看，GLF无填料塔也比较经济，并且GLF低压离心雾化冷却塔已在宜化集团云南华盛化学公司造气循环水中得到成功应用。
基于上述因素，沾化分公司最后决定选用 GLF无填料雾化冷却塔对造气循环水3"冷却塔进行改造。
GLF雾化冷却塔的技术特点 2
（1）系统阻力小，气流风速大。因无填料，静压仅为填料塔的50%左右，同时气流量增大约20%。
（2）冷却效果好。因采用雾化装置，使水以雾滴状与气流接触，并有先上后下两过程，比填料塔的气水接触均匀，传热传质彻底，冷却效果好。
（3）冷却温差大。在风机、塔体尺寸及水量相同的情况下，比填料塔冷却温差大约20%。
（4）冷却水量大。在风机、塔体尺寸相同的情况下，比填料塔冷却水量提高10%。
（5）节能效果好。在风机、塔体尺寸、冷却温差、处理水量相同的情况下，比填料塔节能约20%。
（6）运行费用低。GLF塔塔内无填料，运行阻力小；采用雾化冷却，冷却效率高；自然通风好，冬季停开风机时间长。雾化冷却塔比填料塔综合节能25%左右。
