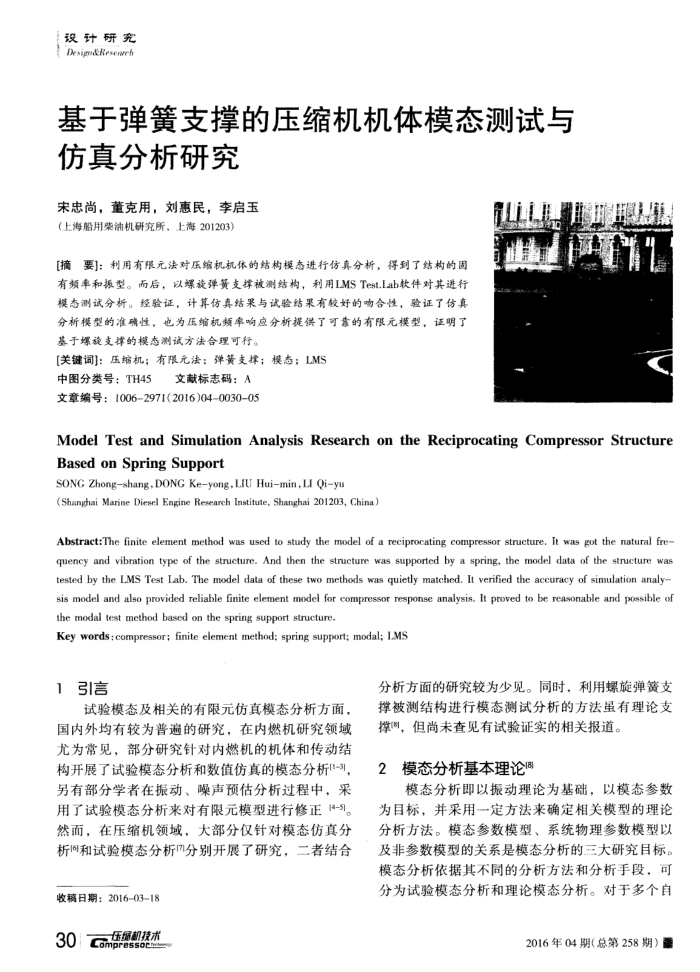

设计研究 Desiga&Reserveh
基于弹簧支撑的压缩机机体模态测试与
仿真分析研究宋忠尚，董克用，刘惠民，李启玉（上海船用柴油机研究所，上海201203）
[摘要]：利用有限元法对压缩机机体的结构模态进行仿真分析，得到了结构的固有频率和振型。而后，以螺旋弹簧支撑被测结构，利用LMSTest.Lab软件对其进行模态测试分析。经验证，计算仿真结果与试验结果有较好的吻合性，验证了仿真分析模型的准确性，也为压缩机频率响应分析提供了可靠的有限元模型，证明了基于螺旋支撑的模态测试方法合理可行。
[关键词]：压缩机；有限元法：弹黄支撑；模态；LMS
中图分类号：TH45
文献标志码：A
文章编号：10062971(2016)040030-05
Model Test and Simulation Analysis Research onthe Reciprocating Compressor Structure BasedonSpringSupport
SONG Zhongshang.DONG Keyong, LIU Huimin,LI Qi-yu
(Shanghai Marine Diesel Engine Researeh Institute, Shanghai 201203, China)
Abstract:The finite element method was used to study the model of a reciprocating compressor structure, It was got the natural fre-quency and vibration type of the structure. And then the structure was supported by a spring, the model data of the structure was tested by the LMS Test Lab. The model data of these two methods was quietly matched. It verified the accuracy of simulation analy-sis model and also provided reliable finite element model for compressor response analysis. It proved to be reasonable and possible of the modal test method based on the spring support structure.
Key words: compressor; finite element method; spring support; modal; LMS
1引言
试验模态及相关的有限元仿真模态分析方面，国内外均有较为普遍的研究，在内燃机研究领域尤为常见，部分研究针对内燃机的机体和传动结构开展了试验模态分析和数值仿真的模态分析-3，另有部分学者在振动、噪声预估分析过程中，采用了试验模态分析来对有限元模型进行修正14-5]。然而，在压缩机领域，大部分仅针对模态仿真分析6和试验模态分析7分别开展了研究，二者结合
收稿日期：201603-18 30Com压ss加
压缩机技术
分析方面的研究较为少见。同时，利用螺旋弹簧支择撑被测结构进行模态测试分析的方法虽有理论支撑图，但尚未查见有试验证实的相关报道。
模态分析基本理论8 2
模态分析即以振动理论为基础，以模态参数为目标，并采用一定方法来确定相关模型的理论分析方法。模态参数模型、系统物理参数模型以及非参数模型的关系是模态分析的三大研究目标。模态分析依据其不同的分析方法和分析手段，可分为试验模态分析和理论模态分析。对于多个自
2016年04期（总第258期）露
