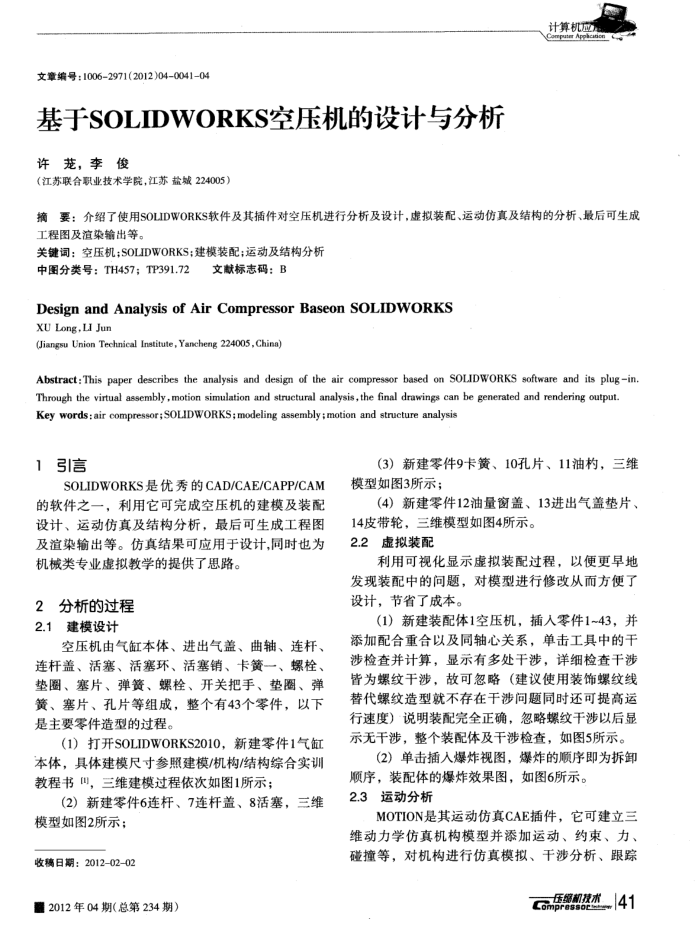

文章编号：10062971(2012)04004104
基于SOLIDWORKS空压机的设计与分析许，李俊
（江苏联合职业技术学院，江苏盐城224005）
计算机应
摘要：介绍了使用SOLIDWORKS软件及其插件对空压机进行分析及设计，虚拟装配、运动仿真及结构的分析、最后可生成工程图及渣染输出等。
关键词：空压机；SOLIDWORKS；建模装配；运动及结构分析
中图分类号：TH457；TP391.72
文献标志码：B
DesignandAnalysisofAirCompressorBaseonSOLIDWORKS XU Long,LI Jun
(Jiangsu Union Technical Institute, Yancheng 224005, China)
Abstract:This paper describes the analysis and design of the air compressor based on SOLIDWORKS software and its plugin. Through the virtual assembly, motion simulation and structural analysis, the final drawings can be generated and rendering output. Key wordsair compressor;SOLIDWORKS;modeling assembly;motion and structure analysis
1引言
SOLIDWORKS是优秀的CAD/CAE/CAPP/CAM 的软件之一，利用它可完成空压机的建模及装配设计、运动仿真及结构分析，最后可生成工程图及谊染输出等。仿真结果可应用于设计，同时也为机械类专业虚拟教学的提供了思路。
2分析的过程 2.1建模设计
空压机由气缸本体、进出气盖、曲轴、连杆、连杆盖、活寒、活塞环、活塞销、卡簧一、螺栓、垫圈、塞片、弹簧、螺栓、开关把手、挚圈、弹簧、塞片、孔片等组成，整个有43个零件，以下是主要零件造型的过程。
（1）打开SOLIDWORKS2010，新建零件1气缸本体，具体建模尺寸参照建模/机构/结构综合实训教程书，三维建模过程依次如图1所示；
(2）新建零件6连杆、7连杆盖、8活塞，三维
模型如图2所示；收稿日期：2012-02-02
鑫2012年04期（总第234期）
（3）新建零件9卡簧、10孔片、11油构，三维模型如图3所示；
（4）新建零件12油量窗盖、13进出气盖垫片、
14皮带轮，三维模型如图4所示。 2.2虚拟装配
利用可视化显示虚拟装配过程，以便更早地发现装配中的问题，对模型进行修改从而方便了设计，节省了成本。
（1）新建装配体1空压机，插人零件1~43，并添加配合重合以及同轴心关系，单击工具中的干涉检查并计算，显示有多处干涉，详细检查干涉皆为螺纹干涉，故可忽略（建议使用装饰螺纹线替代螺纹造型就不存在干涉问题同时还可提高运行速度）说明装配完全正确，忽略螺纹干涉以后显示无干涉，整个装配体及干涉检查，如图5所示。
(2）单击插人爆炸视图，爆炸的顺序即为拆卸
顺序，装配体的爆炸效果图，如图6所示。 2.3运动分析
MOTION是其运动仿真CAE插件，它可建立三维动力学仿真机构模型并添加运动、约束、力、碰撞等，对机构进行仿真模拟、干涉分析、跟踪
压缩机技术41 Compressoc
