1应用与测试 ± Application and Text

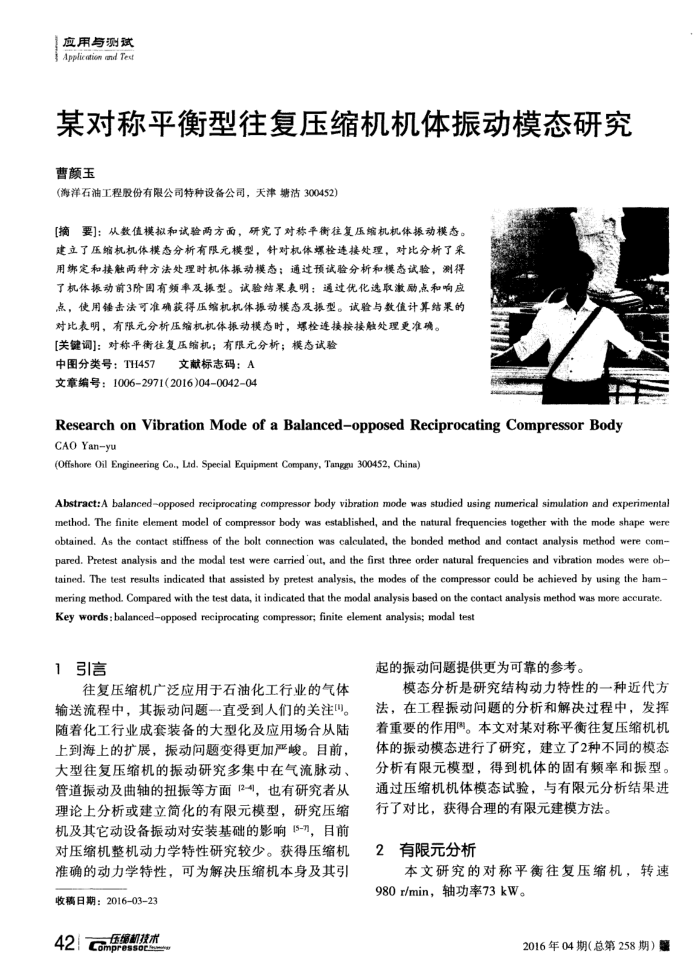

某对称平衡型往复压缩机机体振动模态研究曹颜玉
(海洋石油工程股份有限公司特种设备公司，天津塘沽300452）
[摘要]：从数值模拟和试验两方面，研究了对称平衡往复压编机机体振动模态。建立了压缩机机体模态分析有限元模型，针对机体螺检连接处理，对比分析了采用绑定和接触两种方法处理时机体振动模态；通过预试验分析和模态试验，测得了机体振动前3阶固有频率及振型。试验结果表明：通过优化选取激励点和响应点，使用锤击法可准确获得压缩机机体振动模态及振型。试验与数值计算结果的
对比表明，有限元分析压缩机机体振动模态时，螺检连接按接触处理更准确。[关键调]：对称平衡往复压缩机；有限元分析；模态试验
中图分类号：TH457
文献标志码：A
文章编号：10062971(2016)04-004204
Research onVibration Modeof aBalanced-opposedReciprocatingCompressorBody CAO Yan-yu
(Offshore Oil Engineering Co., Ld. Speeial Equipment Company, Tanggu 300452, China)
Abstract:A balancedopposed reciprocating compressor body vibration mode was studied using mumerical simulation and experimental method. The finite element model of compressor body was established, and the natural frequencies together with the mode shape were obtained. As the contact stiffness of the bolt connection was calculated, the bonded method and contact analysis method were com-pared. Pretest analysis and the modal test were carried'out, and the first three order natural frequencies and vibration modes were ob tained. The test results indicated that assisted by pretest analysis, the modes of the compressor could be achieved by using the ham-mering method. Compared with the test data, it indicated that the modal analysis based on the contact analysis method was more accurate. Key words : balancedopposed reciprocating compressor; finite element analysis; modal test
1引信
往复压缩机广泛应用于石油化工行业的气体输送流程中，其振动问题一直受到人们的关注！。随着化工行业成套装备的大型化及应用场合从陆上到海上的扩展，振动问题变得更加严峻。目前，大型往复压缩机的振动研究多集中在气流脉动管道振动及曲轴的扭振等方面(2-4，也有研究者从理论上分析或建立简化的有限元模型，研究压缩机及其它动设备振动对安装基础的影响[5-1，目前对压缩机整机动力学特性研究较少。获得压缩机准确的动力学特性，可为解决压缩机本身及其引
收稿日期：201603-23 42Compresocmm
压缩机技术
起的振动问题提供更为可靠的参考。
模态分析是研究结构动力特性的一种近代方法，在工程振动问题的分析和解决过程中，发挥者重要的作用。本文对某对称平衡往复压缩机机体的振动模态进行了研究，建立了2种不同的模态分析有限元模型，得到机体的固有频率和振型。通过压缩机机体模态试验，与有限元分析结果进
行了对比，获得合理的有限元建模方法。 2有限元分析
本文研究的对称平衡往复压缩机，转速
980r/min，轴功率73kW。
