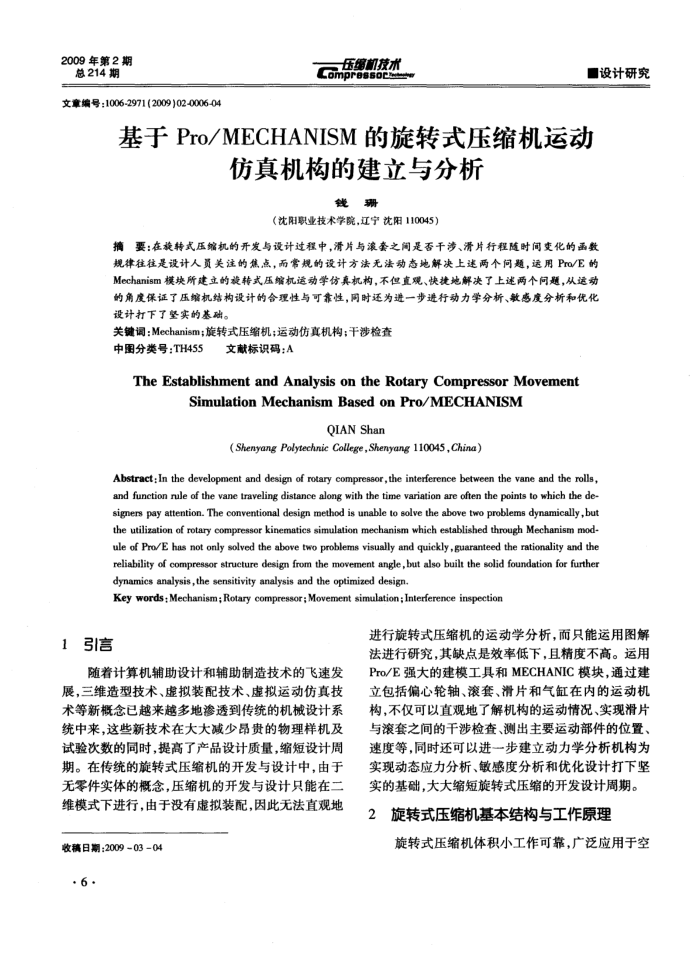

2009年第2期总214期
文章编号：1006-2971(2009)02-0006-04
压级机技术 Compressoco
■设计研究
基于Pro/MECHANISM的旋转式压缩机运动
仿真机构的建立与分析
钱珊
（沈阳职业技术学院，辽宁沈阳110045）
摘要：在旋转式压缩机的开发与设计过程中，滑片与滚套之间是否干涉、滑片行程随时间变化的函数规律往往是设计人员关注的焦点，而常规的设计方法无法动态地解决上速两个问题，运用Pro/E的 Mechanism模块所建立的旋转式压缩机运动学仿真机构，不但直观、快捷地解决了上述两个问题，从运动的角度保证了压缩机结构设计的合理性与可靠性，网时还为进一步进行动力学分析、敏感度分析和优化设计打下了坚实的基础。
关键调：Mechanism；旋转式压缩机；运动仿真机构；干涉检查
中图分类号：TH455
文献标识码：A
TheEstablishmentandAnalysisontheRotaryCompressorMovement
SimulationMechanismBasedonPro/MECHANISM
QIANShan
(Shenyang Polytechnic College,Shenyang 110045, China)
Abstract; In the development and design of rotary compressor,the interference between the vane and the rolls and function rule of the vane traveling distance along with the time variation are often the points to which the de signers pay attention. The conventional design method is unable to solve the above two problems dynamically,but the utilization of rotary compressor kinematics simulation mechanism which established through Mechanism mod-ule of Pro/E has not only solved the above two problems visually and quickly,guaranteed the rationality and the reliability of compressor structure design from the movement angle,but also built the solid foundation for further dynamics analysis,the sensitivity analysis and the optimized design
Key words; Mechanism; Rotary compressor; Movement simulation; Interference inspection
1引言
随着计算机辅助设计和辅助制造技术的飞速发展，三维造型技术、虚拟装配技术、虚拟运动仿真技术等新概念已越来越多地穆透到传统的机械设计系统中来，这些新技术在大大减少昂贵的物理样机及试验次数的同时，提高了产品设计质量，缩短设计周期。在传统的旋转式压缩机的开发与设计中，由于无零件实体的概念，压缩机的开发与设计只能在二维模式下进行，由于没有虚拟装配，因此无法直观地
收稿日期：2009~0304·6.
进行旋转式压缩机的运动学分析，而只能运用图解法进行研究，其缺点是效率低下，且精度不高。运用 Pro/E强大的建模工具和MECHANIC模块，通过建立包括偏心轮轴、滚套、滑片和气缸在内的运动机构，不仅可以直观地了解机构的运动情况、实现滑片与滚套之间的干涉检查、测出主要运动部件的位置速度等，同时还可以进-步建立动力学分析机构为实现动态应力分析、敏感度分析和优化设计打下坚实的基础，大大缩短旋转式压缩的开发设计周期。
旋转式压缩机基本结构与工作原理
2
旋转式压缩机体积小工作可靠，广泛应用于空
