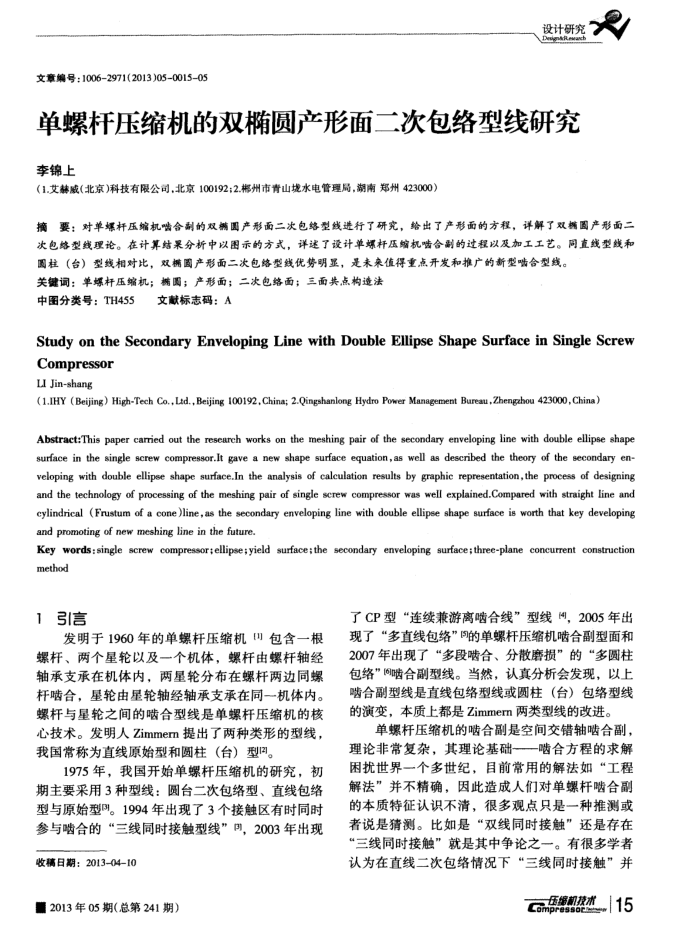

文章编号：10062971(2013)05-001509
设计研究
单螺杆压缩机的双椭圆产形面二次包络型线研究李锦上
（1.艾赣威（北京)科技有限公司，北京100192；2.郴州市青山拢水电管理局，潮南郑州423000）
摘要：对单爆杆压缩机嗜合副的双筛围产形面二次包络型线进行了研究，给出了产形面的方程，详解了双摘圈产形面二次包络型线理论。在计算结果分析中以图示的方式，详速了设计单螺杆压缩机嗜合副的过程以及加工工艺。同直线型线和
圆柱（台）型线相对比，双固产形面二次包络型线优势明显，是未来值得重点开发和推广的新型嗜合型线。关键词：单螺杆压缩机；楠圆；产形面；二次包络面；三面共点构造法
中图分类号：TH455
文献标志码：A
Study on the Secondary Enveloping Line with Double Ellipse Shape Surface in Single Screw
Compressor LI Jin-shang
(1.IHY (Beijing) High-Tech Co., Ld., Beijing 100192, China; 2.Qingshanlong Hydro Power Management Bureau,Zhengzhou 423000, China)
Abstract:This paper camied out the research works on the meshing pair of the secondary enveloping line with double ellipse shape surface in the single screw compressor.It gave a new shape surface equation,as well as described the theory of the secondary en usa o ssaood aoas r n oeae o saee oes ae aeda o doa and the technology of processing of the meshing pair of single screw compressor was well explained.Compared with straight line and cylindrical (Frustum of a cone )line, as the secondary enveloping line with double ellipse shape surface is worth that key developing and promoting of new meshing line in the future.
Key words: single screw compressor;ellipse;yield surface;the secondary enveloping surface;three-plane concurrent construction method
1引信
发明于1960年的单螺杆压缩机包含一根螺杆、两个星轮以及一个机体，螺杆由螺杆轴经轴承支承在机体内，两星轮分布在螺杆两边同势杆啮合，星轮由星轮轴经轴承支承在同一机体内。螺杆与星轮之闻的啮合型线是单螺杆压缩机的模心技术。发明人Zimmem提出了两种类形的型线，我国常称为直线原始型和圆柱（台）型国。
1975年，我国开始单螺杆压缩机的研究，初期主要采用3种型线：圆台二次包络型、直线包络型与原始型3。1994年出现了3个接触区有时同时参与啮合的“三线同时接触型线”间，2003年出现
收稿日期：2013-04-10
2013年05期（总第241期）
了CP型“连续兼游离啮合线”型线围，2005年出现了“多直线包络”5的单螺杆压缩机啮合副型面和 2007年出现了“多段啮合、分散磨损”的“多圆柱包络”啮合副型线。当然，认真分析会发现，以上啮合副型线是直线包络型线或圆柱（台）包络型线的演变，本质上都是Zimmem两类型线的改进。
单螺杆压缩机的啮合副是空间交错轴啮合副，理论非常复杂，其理论基础啮合方程的求解困扰世界一个多世纪，目前常用的解法如“工程解法”并不精确，因此造成人们对单螺杆啮合副的本质特征认识不清，很多观点只是一种推测或者说是猜测。比如是“双线同时接触”还是存在“三线同时接触”就是其中争论之一。有很多学者认为在直线二次包络情况下“三线同时接触”并
m编机技15
